產品介紹

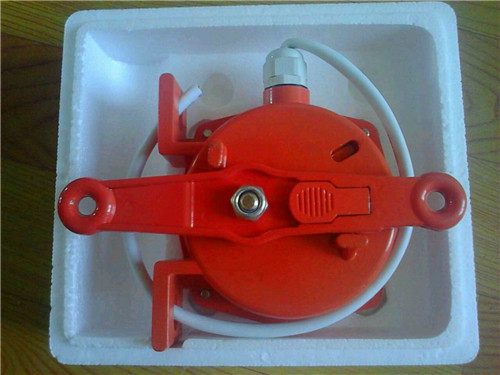

XUS-II雙向拉繩開關拉繩（線）開關是雙向觸動的，既可安裝在輸送機中間位置，也可安裝在其兩端
通用的安裝設計使拉線開關即可安裝中輸送機縱梁頂部也可安裝在其兩側
堅固的鑄鋁外殼，防護等級為NEMA 4，特殊的環境可選擇特殊的表面處理
整體式蓋板使得接線及開關調整方便簡單，DLK2-15B-H拉繩開關俗稱“緊急停機開關”。作用于帶式輸送現場需要停機時，通過開關動作使輸送機停機。拉繩開關分為手動復位和自動復位兩種，需要達到國家規定IP等級。雙向拉繩開關自動復位：動作后后能自動回到初始位置，可能會造成誤差啟動。手動復位：動作后有自鎖裝置能保持在操作位置上，需要手動操作復位手柄可使其返回初始位置。拉繩開關是帶式輸送機必備的安全保護裝置，防止事故的擴大而帶來重大損失。雙向拉繩開關由于安裝方便,開關轉換可靠,在帶式運輸現場得到廣泛的應用. 雙向拉繩開關安裝和調整拉繩開關應安裝在輸送機兩邊具有檢修通道的地方，安裝位置應確保檢修人員在緊急情況下操作方便。，而不用拆卸開關



【詳細說明】



XUS-II雙向拉繩開關是一種膠帶運輸機現場緊急事故停機的保護裝置，主要 應用在冶金、電力、煤巖、礦山及化工等行業的輸送系統中，是輸送機自 動化控制不可缺少的傳感元件。



XUS-II雙向拉繩開關的鋼絲繩一端固定在一個固定的拉線螺栓上，另一端固定在 開關臂上，鋼絲繩應每3米用一個有孔螺栓支撐，開關到固定點的距離應 不超過30米，兩開關間的距離不超過60米。當外力促使開關臂桿轉動到報 警位置時，觸動微動開關并鎖定，直到人工復位。適用于室內外安裝。表面特殊處理可用于酸、堿、鹽性區域。鍍鎳表面用于強腐蝕區域。

產品描述
拉繩（線）開關是雙向觸動的，既可安裝在輸送機中間位置，也可安裝在其兩端
通用的安裝設計使拉線開關即可安裝中輸送機縱梁頂部也可安裝在其兩側
堅固的鑄鋁外殼，防護等級為NEMA 4，特殊的環境可選擇特殊的表面處理
整體式蓋板使得接線及開關調整方便簡單，而不用拆卸開關
結構件設計緊湊
醒目的黑色臂桿初托或銀色殼體，易于辨別警示或正常狀態
提供完整的附件，包括鋼絲繩、繩夾及拉線支撐螺栓
手動杠桿復位
FM用于二類區域，增加隔離罩后可用于一類區域
可選紅色小旗用于警示指示

應用范圍
常規皮帶輸送機
梭式輸送機
裙邊式給料輸送機
斗式提升機
包裝生產線
堆料/取料系統，起重機，挖掘機
輪船裝卸系統
水平給料機

基本參數:
◆開關額定值：10A/500V。
◆鎖定角度：20?；動作角度20?
◆拉力：3至8公斤。
◆具有手動和自動兩種。
◆防護等級：IP67
結構特點:
◆拉線開關是雙向觸動的，既可安裝在輸送機中間位置，也可安裝在其兩端
◆通用的安裝設計使拉線開關既可安裝在輸送機的縱梁頂部也可安裝在其兩側

主要技術參數：

產品型號：HFKLT2-II

開關觸點數量：1常開、1常閉接點

觸點容量：AC 380V  3A

復位方式：手動復位

工作環境：相對濕度：≤90（25℃）工作溫度：-20～+35℃海拔高度：≤2000M

外殼材質：鑄鐵

防護等級：IP65

重量：11

接口方式：雙出線口

三、 結構特征與工作原理：

HFKLT2-II雙向拉繩開關采用回轉式凸輪結構。當拉桿手回轉時，凸輪隨之轉動，使微動開關動作，輸出開關量，發出警示信號和停機信號。復位方式I型為自動復位，拉桿解除拉力后，凸輪結構自動復位到原始狀態。II型為手工復位，凸輪軸回轉到一定角度自鎖定位，需手工復位手柄后凸輪方能返回原始狀態。本裝置采用防水、防塵密封設計，較好防止水、灰塵進入機殼內。

HFKLT2-II雙向拉繩開關采用高鋁合金生產壓鑄而成，強度高、外殼重量輕而且堅固，雙向拉繩開關注意事項 1．產品外殼設有接地端子，用戶在安裝使用時必須可靠接地。 2．安裝現場應不存在對鋁合金有腐蝕作用的有毒氣體。 3．產品的維修必須在安全場所進行，或當現場確認無可燃性粉塵存在時方可進行。 4．本拉繩開關外殼必須保持清潔，粉塵堆積厚度不大于3mm。 雙向拉繩開關，拉線開關，安全開關，急停開關, HFKL-11, HFKL-II,KLT2-1,KLT2-2,KLT2-I,KLT2-II,HFKLT2-I、HFKLT2-II、HFKLT2-1、HFKLT2-2 KLT2、HFKLT2－Z2、雙向拉繩開關HFKLT2-P-II雙向平衡拉繩開關。，外面用紅色和烤漆，不易脫落，光滑而鮮艷。便于發現。用于帶式輸送機緊急事故而緊急停機。
