產品介紹

品牌 自營品牌

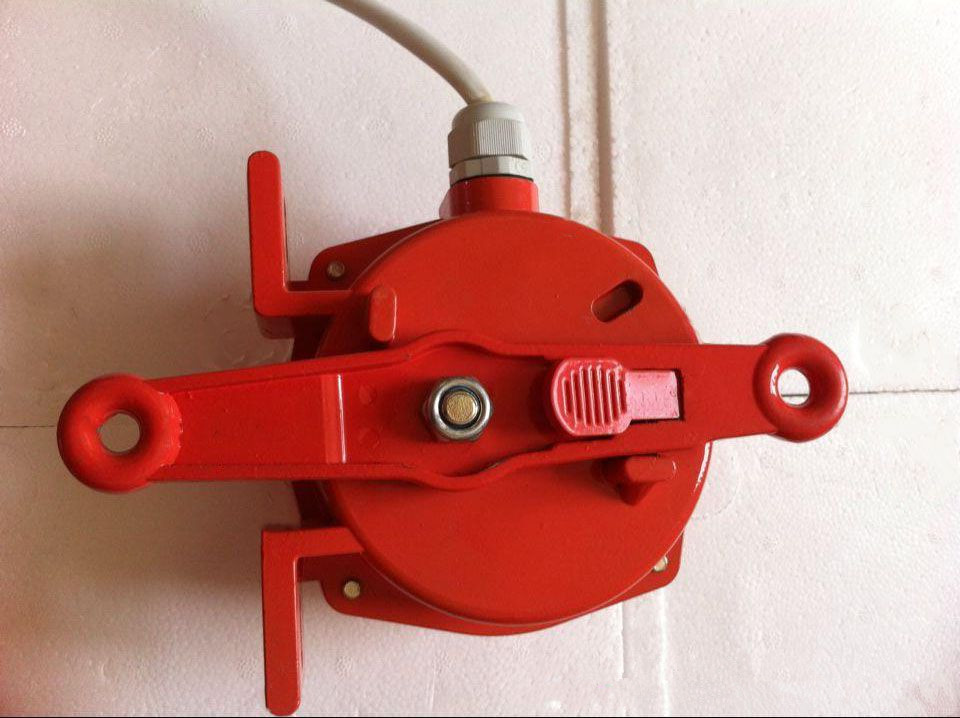

KLT2-II耐腐蝕拉繩開關接線方式
自動復位（KLT2-I）：動作后后能自動回到初始位置，可能會造成誤差啟動。
手動復位（KLT2-II）：動作后有自鎖裝置能保持在操作位置上，需要手動操作復位手柄可使其返回初始位置。
拉繩開關是帶式輸送機的保護裝置，防止事故的擴大而帶來重大損失。由于安裝方便,開關轉換可靠,在帶式運輸現場廣泛的應用。



【詳細說明】



山東卓信生產、銷售KLT2-II耐腐蝕拉繩開關，量大價優！

KLT2-II耐腐蝕拉繩開關接線方式

KLT2-II耐腐蝕拉繩開關安裝于皮帶輸送機的兩側的機架上，用鋼絲繩沿著輸送機兩側把開關連接起來。當輸送帶設備發生緊急事故時，產品特征：雙向拉繩開關采用鋁合金精密鑄造殼體，強度高、重量輕。外殼防護達到IP67,可在惡劣環境中工作。受權用進口微動開關觸點容量大、動作靈敏、可靠。拉繩開關主要用于帶式傳送機安全保護及防止膠帶對周邊人員造成傷害，雙向拉繩開關如下：1緊急停機：當膠帶機在運行過程中出現異常情況時，只要拉一下就近的停機線纜就可以將膠帶機下來，避免人身或設備事故的發生。2 雙向拉繩開關禁置啟動：當維修人員沒有撒離或淌存其他異常情況時，只要將拉繩開關鎖定在停機位置，就不用擔心膠帶機被誤啟動，檢修人員的安全也就有了保證。雙向拉繩開關產品使用于電力、煤礦、建材、碼頭冶金等行業，專門從事散料輸送的帶式輸送機。，在現場沿線任意處拉動鋼絲繩，鋼絲繩牽動驅動臂旋轉，通過傳動軸帶動扭力彈簧使凸輪發生位移，驅動微動開關切斷控制線路，使得輸送機停止運行。

KLT2-II耐腐蝕拉繩開關的技術參數：

本產品采用鋁合金鑄造殼體、強度高、重量輕。

2．外殼防護等級達到IP65，可在惡劣環境下長期工作。

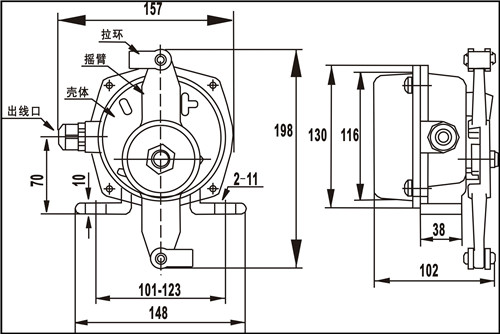

3．本產品動作靈敏、穩定性高、性能可靠，外形結構見圖。





工作原理當膠帶運輸機現場發生緊急事故時，可拉動系于擺臂上的鋼絲繩，拉繩開關用于帶式輸送機發生事故時，能緊急停止輸送機的一種開關，當發生緊急事故或需要檢修而停機時，可于沿線任意位置拉動鋼絲繩，使輸送機停機。拉繩開關防護等級可達IP67,采用進口微動開關， “微動開關”達到100萬次，采用國際領先的國際結構避免了開關動作時傳動軸直接摩擦殼體或軸套，造成間隙增大，造成密封不嚴或卡死的情況，大幅延長拉繩開關使用壽命;傳動軸采不繡鋼材質強度高，表面光滑;殼體表面精工烤漆，不易脫落無異味;操作桿精鑄成型，避免焊接，內置銅質襯套，整體光潔強度高等等。雙向拉繩開關具有壽命長、靈活實用、安全可靠、檢修方便等特點。當維修人員沒有撒離或存在其它異常情況時，只要將雙向拉繩開關開關鎖定停機位置，就不用擔心膠帶機被誤啟動，維修人員的安全就有了保障。雙向拉繩開關表面經特殊處理后可用于酸、碘、鹽區域，鍍鎳表面用于強腐蝕區域。，使擺臂旋轉而帶動機內凸輪并感應微動開關，發出停機信號。

KLT2-II耐腐蝕拉繩開關接線方式

雙向拉繩開關安裝調整
本產品一般安裝在膠帶運輸機沿線兩線機架上。
1．將拉繩開關固定在支架上。
2．兩機之間距離為25~30m，采用直徑Ф4mm的鋼絲繩連接，松緊應適度。
3．為了減少鋼絲繩自重對開關影響而產生誤動作，雙向拉繩開關動作可靠、性能穩定、頻率響應快、使用壽命長、抗干憂能力強、防水、防震、耐腐蝕等特點。廣泛應用于機械、礦山、紡織、印刷、化工、冶金、輕工、閥門、電力、保安、鐵路、航天等各個行業。并具有常規的產品現貨，本產品Z、S型采用移動凸輪結構，當拉動任意一側拉繩時，便驅動凸輪，使開關動作轉換發出停機信號，1型采用自動復位，2型采用手動復位。雙向拉繩開關注意事項：1、接線聯接可靠，絕緣密封。2、拉繩開關安裝完畢后，兩側拉繩松緊適宜，撓度小，拉拉繩后，開關能可靠復位。，每隔3m處的機架上焊一個托環，以支撐鋼絲繩保證其能正常工作。

2． 主要參數見下表

型 號

動作 角度

極限 角度

動作力（Kg）

輸出方式

負載 電流

復位方式

可靠性

重量（Kg）

常開

常閉

HFKLT2-I型 15° 60°10 1 1自動 ≥106次 1.5

HFKLT2-II型15°60°101 1 手動

雙向拉繩開關安裝使用注意事項

1．產品外殼設有接地端子，用戶在安裝使用時可靠接地。
2．安裝現場應不存在對鋁合金有腐蝕作用的有毒氣體。3．產品的維修在場所進行，或當現場確認無可燃性粉塵存在時方可進行。
4．本拉繩開關外殼保持清潔，粉塵堆積厚度不大于3mm。





KLT2-II耐腐蝕拉繩開關接線方式

 山東卓信電氣有限公司是一家主要從事生產接近開關、光電開關、霍爾元件、兩級跑偏開關、雙向拉繩開關、速度監測器、皮帶打滑開關、阻旋料位、皮帶縱向撕裂開關、礦用磁性井筒開關、傾斜開關，溜槽堵塞、聲光警示器、限位開關、行程開關、電梯開關、電梯稱重傳感器， 我們來看看拉繩開關是怎么工作的吧。拉繩開關是由拉桿，復位柄，凸輪，微動開關以及鎖槽組成的，雙向拉繩開關它的工作也是這幾個部分一起運作才能夠完成的。拉繩開關是安裝在皮帶輸送機的兩側的機架上面，然后使用鋼絲繩沿著輸送機的兩側將開關進行一個連接，雙向拉繩開關當工作中的輸送機設備要發生緊急事故的時候，在現場的人就拉動鋼絲繩，這個時候鋼絲繩就牽動驅動臂旋轉，通過傳動軸帶動扭力彈簧使得精密的凸輪發生移位，然后驅動開關切斷機器的控制線，通過這一系列的動作雙向拉繩開關讓在工作的機器停止下來，保護人身安全。，防爆電磁閥線圈、齒輪傳感器、速度傳感器、接近傳感器、光電傳感器、無觸點磁性開關、防爆磁性接近開關、皮帶輸送裝置控制柜，等工控電器，集研發、試制；生產的高新技術性企業，符合節能、環保、低耗的國家產業政策，以小型化、智能化、多功能化、系統化的行業發展方向，并以的產品質量和完善的售后服務贏得了國內客戶的認同并與多家企業建立了長期，合作關系。
