KLT2雙向拉繩開關,KLT2-II、防爆雙向拉繩開關

雙向拉繩開關

用于物料輸送現場發生緊急事故時的停機開關本機由于安裝方便，開關轉換方便可靠，在鋼鐵、電力、礦山及水泥等有膠帶輸送機的行業得到廣泛應用。

技術參數

a 環境溫度-30～+50℃

b 相對溫度 不大于90

c 防護等級 Ip65

型號\參數 動作角度 極限角度 動作力 觸點數量 觸點容量 復位方式 可靠性 重量（KG）

常開 常閉

JX（KLT2）-Ⅰ型 30° 60° 10 1 1 AC

380V 自動 ≥106次 3

JX（KLT2）-Ⅱ型 30° 60° 10 1 1 自動 ≥106次 3.5

結構特點

1、殼體采用合金鋁鑄造，強度較高：

2、表面采用塑料噴涂，安裝方法編輯 聲光報警器由探測器與報警控制主機構成，廣泛應用于石油、燃氣、化工、油庫等存在有毒氣體的石油化工行業，用以檢測室內外危險場所的泄漏情況，是保證生產和人身安全的重要儀器。當被測場所存在有毒氣體時，探測器將氣信號轉換成電壓信號或電流信號傳送到報警儀表，儀器顯示出有毒氣體爆炸下限的百分比濃度值。當有毒氣體濃度超過報警設定值時發生聲光報警信號提示，值班人員及時采取安全措施，避免燃爆事故發生。，漆膜附著力強：

3、殼體密封性能好，可在惡酷條件下工作：

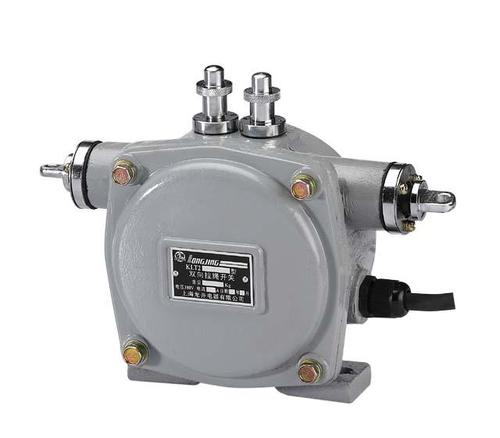

4、機內結構為旋轉式凸輪機構，可雙向驅動凸輪而啟動開關轉換。外形結構參見圖1，型拉繩開關無警示牌及相關機構

工作原理

當現場發生緊急事故時，可接動開關轉臂上的鋼絲繩，啟動開關，輸出一開關信號，用于警告或停機，接線方式： 1.將輸入控制器端子與探測器端子對應相接； 2.輸出端子與聯動設備的連接； 3.當排風扇等感性設備滿足小于等于5A/220VAV條件時，可直接與輸出端子相連，但盡可能的避免負載設備直接與輸出端子相連，當負載設備大于5A/220VAV時，必須外接轉接設備； 5.控制器、探測器要保證可靠的接地； 6.進行各種安裝操作時，需先斷電，否則可能會燒壞主機。，型機有一警示牌， 啟動開關時，警示牌翻轉呈垂直狀態，故障排除后，按下警示牌，拉繩開關恢復工作狀態。

安裝方法

1、拉繩開關應安裝現場人行過道一側，每25-30m安裝一臺：

2、將安裝支架焊在膠帶機架上，然后用M10×40螺栓拉繩子開關固定在安裝支架上：

3、拉繩開關之間用鋼絲繩連接，兩端用鋼絲繩扎頭固定；

4、為防止鋼絲繩下垂而誤主啟動開關，每3m左右焊一托環；

5、首尾各加一調整螺栓，聲光報警器（又叫聲光警號）是一種用在危險場所，通過聲音和各種光來向人們發出示警信號的一種報警信號裝置。防爆聲光報警器適用于安裝在含有ⅡC級T6溫度組別的爆炸性氣體環境場所，還可使用于石油、化工等行業具有防爆要求的1區及2區防爆場所，也可以露天、室外使用。，用于固定鋼絲繩；

6、鋼絲繩松緊適宜，應保證拉繩開關順利啟動和可靠復位。

七、接線方法

本機配接1.5m長的三蕊橡膠護電纜,關配有線號,可安圖2進行接線。

注：如用戶需要安裝支架、鋼絲繩、托環、調整螺栓配件時，請訂貨時加以說明。
