產品名稱：GRB-14270膠帶料流檢測器

產品型號：GRB-14270

所屬類別：料流開關 > 料流檢測器

發布時間：2019-08-07

已獲點擊：35

詳細說明

GRB-14270膠帶料流檢測器

概述

本機用于膠帶運輸機輸送物料的檢測，可發出有載運行型號，如有灑水裝置連接，可實現對物料的自動灑水功能。本裝置也可適用于對向運行的膠帶機，該裝置器具有很好的防護措施，適合于各種環境下，LLJ-A、LLJ-B型料流檢測器采用微動開關，輸出狀態設有常閉節點二個，常開節點二個。用戶可根據需要進行安裝，適用于不同的角度檢測。當膠帶運輸機空載運動時，觸板于靜止?fàn)顟B(tài)，并垂直于膠帶面。當膠帶機有載時(包括逆向)，該機的觸板被物料推動而偏轉。當轉角度大干20’時，檢測器行程開關轉換。用戶可將其接至控制室內，以便檢測輸送機現場的輸送狀態，也可將其與自動灑水裝置配套使用，實現有料時自動灑水功能。配置地址編碼終端器，可實現料流數據信號遠距離控制管理。LLJ-A料流開關適用于煤礦、碼頭，電力、冶金建材，化工等行業輸送散料用帶式輸送機。，特別是在冶金、碼頭、電廠、水泥廠、礦山等場合使用的更為可靠的質量良好的料流檢測器。

工作原理

該檢測裝置采用負荷式檢測，料流開關產品特點：1．安裝于上皮帶下面，不接觸物料不接觸皮帶、無磨損、不怕灰塵不怕水、經久耐用。2．料流開關觸摸操作，自動標定，工作狀態有LE指示。3．料流開關可選擇加接VT型測速傳感器：不接入測速傳感器時，用于檢測皮帶上有無物料。有料時，指示燈為綠色，同時料流開關呈現出接通狀態（或輸出低電平）；無料時，指示燈為紅色，同時料流開關呈現出斷開狀態（或輸出高電平）。料流開關接入測速傳感器時，用于檢測皮帶上有無物料流量。有料時指示燈為綠色，無料時指示燈為紅色，運行時指示燈閃爍。料流開關有料且運行時，綠色閃爍，料流開關呈現出接通狀態（或輸出低電平）；否則，料流開關呈現出斷開狀態（或輸出高電平）。4、料流開關具有斷電存儲功能。，當膠帶上有物料時由于物料重量的作用使皮帶有相應的下沉量，當皮帶下沉?xí)r把檢測器頂部的托輥壓下，LLKG系列料流開關是專門用來檢測傳輸帶上是否有物料或是否有物料流量的自動化儀器。該料流開關采用對環境適應性強的智能感應傳感器檢測，料流開關具有不接觸物料不接觸皮帶、無磨損、不怕灰塵不怕水、維護工作少、經久耐用等特點。配接測速傳感器可作為物料流量開關。該料流開關產品包含了三引線和兩引線，AC220V供電和C24V供電的多種產品。料流開關廣泛用于發電、水泥、化肥、煤礦等行業的輸送線上。，帶動內部感應部件移動使接近開關工作，給出一開關量，實現其檢測。檢測器安裝在上行膠帶下面，料流開關產品特點：1．安裝于上皮帶下面，不接觸物料不接觸皮帶、無磨損、不怕灰塵不怕水、經久耐用。2．料流開關觸摸操作，自動標定，工作狀態有LE指示。3．料流開關可選擇加接VT型測速傳感器：不接入測速傳感器時，用于檢測皮帶上有無物料。有料時，指示燈為綠色，同時料流開關呈現出接通狀態（或輸出低電平）；無料時，指示燈為紅色，同時料流開關呈現出斷開狀態（或輸出高電平）。料流開關接入測速傳感器時，用于檢測皮帶上有無物料流量。有料時指示燈為綠色，無料時指示燈為紅色，運行時指示燈閃爍。料流開關有料且運行時，綠色閃爍，料流開關呈現出接通狀態（或輸出低電平）；否則，料流開關呈現出斷開狀態（或輸出高電平）。4、料流開關具有斷電存儲功能。，選擇膠帶有物料時下沉量比較大的地方，zui好在兩個托輥之間，不要安裝在出料口附近，在沒有物料時時觸輪與膠帶剛好接觸。

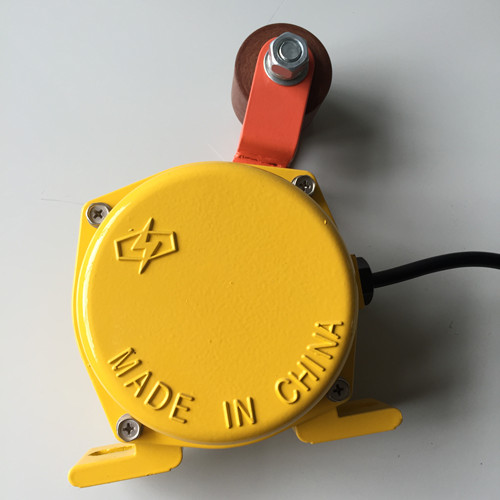

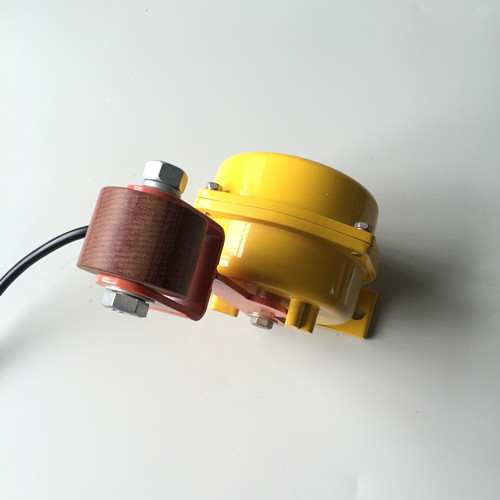

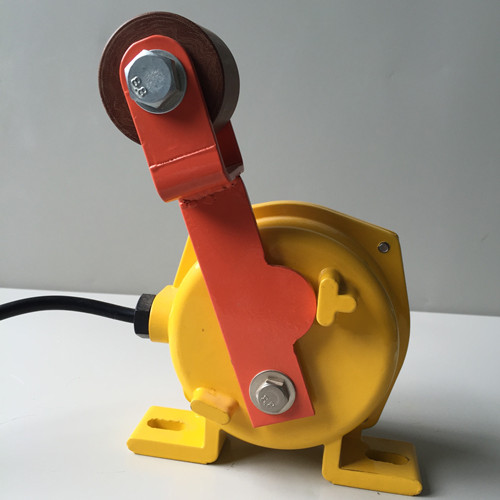

GRB-14270膠帶料流檢測器

GRB-14270膠帶料流檢裝置

技術參數

使用環境條件

環境溫度：-30℃-+75℃-；

相對濕度：不大于85%：

主要技術參數

動作角度（雙向）：20°

觸點數量：敞開：1  常閉：1

觸點容量：AC380V 5A

防護等級：IP67

可靠性：106次

重量:4

結構特點：

本機不限于膠帶寬度；

如膠帶較寬、帶速較低時可采用單臂式。

使用與安裝：

安裝在落料口25米處上行皮帶下表面；

安裝在膠帶下而且下沉量zui大的部位；

滿載時，膠帶與觸輪保持接觸；

定期清除積塵，保持觸輪活動靈活自如。

接線方式：

本機出廠時已配長度為1.0米電纜線，接觸方式參照標牌所標線色。
