產品名稱：料流檢測器LL-B產品說明

產品型號：LL-B

所屬類別：料流開關 > 料流檢測器

發布時間：2019-05-13

已獲點擊：75

詳細說明

料流檢測器LL-B產品說明

料流檢測器LL-B主要用于帶式輸送機輸送物料時，LLJ-A、LLJ-B型料流檢測器采用微動開關，輸出狀態設有常閉節點二個，常開節點二個。用戶可根據需要進行安裝，適用于不同的角度檢測。當膠帶運輸機空載運動時，觸板于靜止?fàn)顟B(tài)，并垂直于膠帶面。當膠帶機有載時(包括逆向)，該機的觸板被物料推動而偏轉。當轉角度大干20’時，檢測器行程開關轉換。用戶可將其接至控制室內，以便檢測輸送機現場的輸送狀態，也可將其與自動灑水裝置配套使用，實現有料時自動灑水功能。配置地址編碼終端器，可實現料流數據信號遠距離控制管理。LLJ-A料流開關適用于煤礦、碼頭，電力、冶金建材，化工等行業輸送散料用帶式輸送機。，用來檢測物料狀態的一種檢測裝置。內部裝有狀態開關，根據物料輸送情況輸出開關量。還可于控制灑水除塵裝置配合使用，控制灑水。該產品采用壓輪式結構，LLJ-A、LLJ-B型料流檢測器采用微動開關，輸出狀態設有常閉節點二個，常開節點二個。用戶可根據需要進行安裝，適用于不同的角度檢測。當膠帶運輸機空載運動時，觸板于靜止?fàn)顟B(tài)，并垂直于膠帶面。當膠帶機有載時(包括逆向)，該機的觸板被物料推動而偏轉。當轉角度大干20’時，檢測器行程開關轉換。用戶可將其接至控制室內，以便檢測輸送機現場的輸送狀態，也可將其與自動灑水裝置配套使用，實現有料時自動灑水功能。配置地址編碼終端器，可實現料流數據信號遠距離控制管理。LLJ-A料流開關適用于煤礦、碼頭，電力、冶金建材，化工等行業輸送散料用帶式輸送機。，避免了與物料直接接觸，將傳感器安裝在膠帶下面，提高了傳感器的使用壽命。

料流檢測器LL-B結構特性

1、適用于膠帶較窄、帶速較慢的傳送帶檢測

2、鑄鋁外殼，LLJ-A、LLJ-B型料流檢測器采用微動開關，輸出狀態設有常閉節點二個，常開節點二個。用戶可根據需要進行安裝，適用于不同的角度檢測。當膠帶運輸機空載運動時，觸板于靜止?fàn)顟B(tài)，并垂直于膠帶面。當膠帶機有載時(包括逆向)，該機的觸板被物料推動而偏轉。當轉角度大干20’時，檢測器行程開關轉換。用戶可將其接至控制室內，以便檢測輸送機現場的輸送狀態，也可將其與自動灑水裝置配套使用，實現有料時自動灑水功能。配置地址編碼終端器，可實現料流數據信號遠距離控制管理。LLJ-A料流開關適用于煤礦、碼頭，電力、冶金建材，化工等行業輸送散料用帶式輸送機。，重量輕、硬度高。

3、采用行程開關，使用壽命長。

技術指標

觸點數量：1個常開；1個常閉

觸點容量：24～380V AC/DC 電流1:5A

防護等級：1P55

可 靠 性：＞106次  有良好的抗震動性；

有較好的防水性。

工作原理

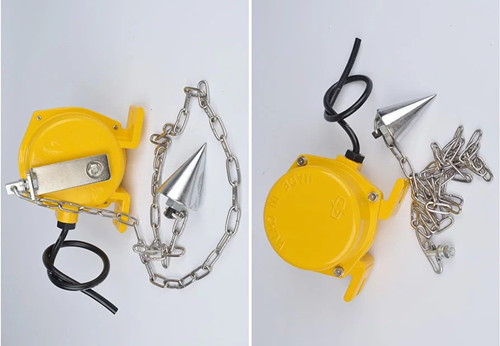

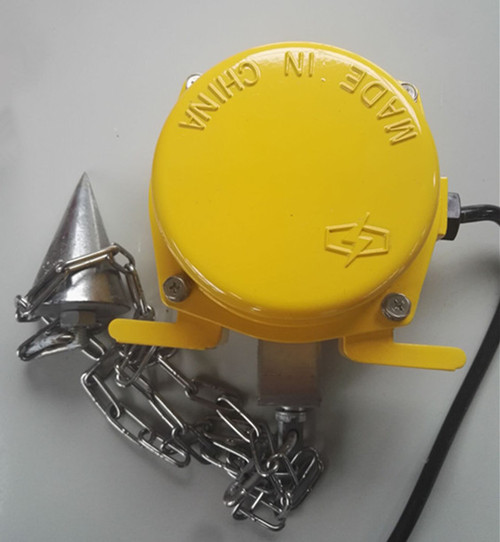

采用下垂鏈球與物料接觸的 檢測方式。當膠帶運 送物料時，物料推動球并帶擺臂向一側偏移，若偏移角度大于20°時，內部開關動作，輸出一組開關信號

主要用途與適用范圍

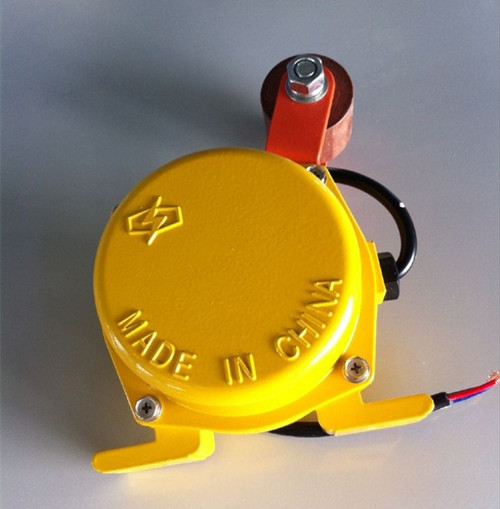

料流監測裝置LL-B為壓輥式結構，主要用于帶式輸送機輸送物料時的監測，可控制自動撒水除塵，順序啟動控制等。特別對高速及大塊物料的輸送機有突出的優點。適用于冶金、煤礦、電力。建材。化工。等行業輸送散狀物料帶式輸送機的料流監測。

料流開關、料流檢測器LL-B安裝：

傳感器設置在帶式輸送機兩個承載托輥之間，通過傳感器支架與輸送機中間架連接。調整傳感器支 架高度使承壓托輥緊緊接觸于承載輸送帶下面。

山東卓信傳感科技有限公司在吸收國內外九十年代先進技術的基礎上，并遵照廣大用戶多年應用的實踐和要求改進推出新產品，各種型號、內在功能和外觀設計與原進口產品保持一致，而價格只有進口的十分之一左右，可直接互換于進口產品。

料流檢測器LL-B是工業自動化必不可少的關鍵部位，被廣泛應用于機械、機床制造業及食品廠、紡織、造紙、輕工、化工、礦山、冶金、航空工業、電力保安、汽車工業、船舶交通運輸、建筑、地鐵等各行各業，作光源、限位、定位檢測，自動計數，測速，自動保護，工業生產自動流水線及微機信號，數控裝置等應用，料流開關產品特點：1．安裝于上皮帶下面，不接觸物料不接觸皮帶、無磨損、不怕灰塵不怕水、經久耐用。2．料流開關觸摸操作，自動標定，工作狀態有LE指示。3．料流開關可選擇加接VT型測速傳感器：不接入測速傳感器時，用于檢測皮帶上有無物料。有料時，指示燈為綠色，同時料流開關呈現出接通狀態（或輸出低電平）；無料時，指示燈為紅色，同時料流開關呈現出斷開狀態（或輸出高電平）。料流開關接入測速傳感器時，用于檢測皮帶上有無物料流量。有料時指示燈為綠色，無料時指示燈為紅色，運行時指示燈閃爍。料流開關有料且運行時，綠色閃爍，料流開關呈現出接通狀態（或輸出低電平）；否則，料流開關呈現出斷開狀態（或輸出高電平）。4、料流開關具有斷電存儲功能。，對提高自控系統先進性和可靠性，具有巨大作用。
