【詳細說明】

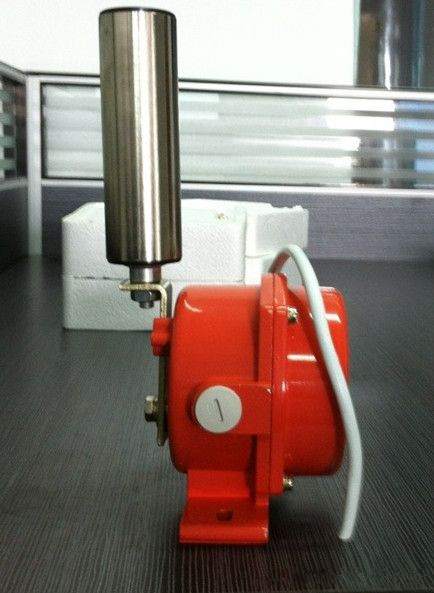

ST29-BKPT1-10-45防爆跑偏開關 跑偏開關220V 現貨

ST29-BKPT1-10-45防爆跑偏開關用于輸送機膠帶跑偏的檢測，防止由于膠帶跑偏而造成物料溢出等故障；本機廣泛應用礦山、電力及化工等行業的運輸系統中。

工作原理

 當運動中的膠帶發生跑偏時，膠帶邊緣帶動立旋轉并擠壓使之傾料。若立輥傾斜大于動作角度時，立即發出一組開關信號；如立輥繼續傾斜大于二級動作角度時，則輸出另一組開關信號，兩組開關信號可分別用于告警或停機。往ST29-BKPT1-10-45兩級跑偏開關主要用于檢測帶式輸送機膠帶的跑偏狀態。本開關輸送兩級開關信號，1級信號用于輕跑偏告警，將此信號接至跑偏自動調整，可實現不停機狀態下的自動糾偏功能。2級動作輸出重跑偏自動停機信號。

規格參數：

     額定電壓：127VAC、220VAC兩種兼容

整機重量：2.5kg

防護等級：復合IP65

     動作力距：3-5N.m

     角度組合：常規警示和停機為12?、30?兩級動作角度

     隔爆等級：EXI

     可靠程度：無故障工作2萬次

外形尺寸：234*137*163mm

     接點輸出：常開、常閉兩組任選

     表面靜電噴涂

     扭簧結構

     三防護外型，跑偏開關（Belt Sway Switches）又稱防偏開關。兩級跑偏開關用于檢測帶式輸送機運行中的跑偏現象，按皮帶實際跑偏量輸出報警或停機信號，可有效的防止由皮帶跑偏而產生的事故。 　　跑偏開關起帶式輸送現場的保護作用，因此必須達到指定的IP防護等級。 兩級跑偏開關分兩個位置檢測輸送機皮帶的跑偏程度和扭曲程度。根據皮帶的跑偏程度和扭曲程度，實現自動報警和停機，避免昂貴的輸送皮帶受損壞及因皮帶扭曲造成的物料散落等事故。此開關安裝方便，運行可靠，是帶式輸送機必備的保護裝置之一。，適于一般輸煤現場

ST29-BKPT1-10-45兩級跑偏開關為跑偏角度12?，二級跑偏角度30?，安裝在皮帶機兩側，立棍可跟皮帶機一起滾動。執行標準GB3836-2010,,Q/320402 KL 002-2008。

安裝調整

     1， 將跑偏開關固定在支架上，然后安裝在膠帶機架上；

     2， 立輥軸線與膠帶平面垂直，立輥與膠帶邊緣距離為L=50-100mm;

     3， 膠帶位于立輥下端1/3處；

     4， 每100m膠帶可安裝跑偏開關3對（6臺）。

     5，本機出廠時已配接6芯橡套電纜， 兩級跑偏開關安裝和調整 1.跑偏開關設在輸送帶兩側，立輥應與輸送帶邊平面垂直，并使輸送帶兩邊位于立輥高度1/3處。 2.跑偏開關立輥與輸送帶正常位置的間距宜為50～100mm。 3.跑偏開關數量應根據輸送機長度、類型及布置情況進行確定。兩級跑偏開關一般應在輸送機頭部、尾部、凸弧段、凹弧段和在輸送機中間位置進行設置。（注：當輸送機較長時，在輸送機中間位置可每隔30～35米設1對） 4.跑偏開關應通過安裝支架與輸送機中間架連接，開關支架應在輸送機安裝完成后與輸送機機架焊接，跑偏開關與跑偏開關支架用螺栓固定。，長1、5m.芯線上配有線號。
