跑偏開關

主頁 > 產品中心 > 跑偏開關 >

產品介紹

XLPP型兩級跑偏開關是我公司自主研發的一種檢測帶式輸送機皮帶跑偏開關。通過跑偏開關對輸送帶跑偏的檢測，可防止由于輸送帶跑偏而造成物料溢出等現象。本產品按裝方便，性能可靠，在帶式輸送機現場廣泛的應用。兩級跑偏開關XLPP-II IP67

【詳細說明】

兩級跑偏開關XLPP-II IP67

XLPP型兩級跑偏開關是我公司自主研發的一種檢測帶式輸送機皮帶跑偏開關。通過跑偏開關對輸送帶跑偏的檢測，可防止由于輸送帶跑偏而造成物料溢出等現象。本產品按裝方便，性能可靠，在帶式輸送機現場廣泛的應用。兩級跑偏開關XLPP-II IP67

結構特點：

1．本產品采用鋁合金鑄造殼體、強度高、重量輕。

2．外殼防護等級達到IP65，可在惡劣環境下長期工作。

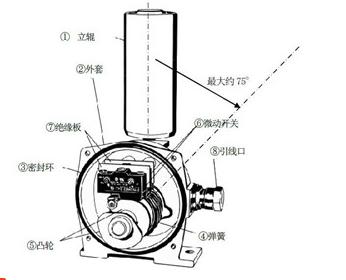

3．本產品動作靈敏、穩定性高、性能可靠，外形結構參見圖5。



工作原理當膠帶運輸機現場發生緊急事故時，使用與安裝：防偏開關可固定在輸送機縱梁頂部或底部，動作桿距皮帶邊緣約25mm。通常安裝在皮帶兩側距頭部或尾部0.3-2米的地方。當皮帶跑偏時，迫使動作桿偏離，觸動報警開關。兩級跑偏開關如果繼續偏離，觸動別一組開關，輸送機就會保護性停機。，可拉動系于擺臂上的鋼絲繩，使擺臂旋轉而帶動機內凸輪并感應微動開關，發出停機信號。

技術參數

型號

作用力

觸點數量

開關動作角度





常開

常閉

二級

極級角

XLPP-I

20~70N

2

2

12⪚

30⪚

70⪚

XLPP-II

20~70N

2

2

10⪚

45⪚

70⪚

XLPP-III

20~60N

2

2

20⪚

35⪚

75⪚

KPT1-12-30

20~70N

2

2

12⪚

30⪚

70⪚

KPT1-10-45

20~70N

2

2

10⪚

45⪚

70⪚

KPT1-20-35

20~60N

2

2

20⪚

35⪚

75⪚

安裝調整

1．將跑偏開關固定在支架上，然后安裝在膠帶機上。

2．立輥線與膠帶平面垂直， 兩級跑偏開關安裝和調整 1.跑偏開關設在輸送帶兩側，立輥應與輸送帶邊平面垂直，并使輸送帶兩邊位于立輥高度1/3處。 2.跑偏開關立輥與輸送帶正常位置的間距宜為50～100mm。 3.跑偏開關數量應根據輸送機長度、類型及布置情況進行確定。兩級跑偏開關一般應在輸送機頭部、尾部、凸弧段、凹弧段和在輸送機中間位置進行設置。（注：當輸送機較長時，在輸送機中間位置可每隔30～35米設1對） 4.跑偏開關應通過安裝支架與輸送機中間架連接，開關支架應在輸送機安裝完成后與輸送機機架焊接，跑偏開關與跑偏開關支架用螺栓固定。，邊緣距離為L=50~100mm(殼體安裝孔可移位。)

3．立輥下端1/3處。

4．每100m膠帶可安裝跑偏開關3對(6臺)。

產品安裝使用注意事項

1．產品外殼設有接地端子，本系列跑偏開關具有兩級動作功能。一級動作用于報警，二級動作用于自動停機。膠帶機在運行中，當膠帶跑偏且與本開關立輥接觸時，立輥自轉，若跑偏量繼續加大，則擠壓立輥發生偏移。 當立輥偏轉角度超過12°時，一級開關動作，輸出（報警信號）。 當立輥偏轉角度超過30°時，二級開關動作，輸出（停機信號）。 一級開關信號用于報警，如果將此信號與跑調整裝置相接，即可實現不停機狀態下的跑偏自動調整。 二級開關信號用于停機，將此信號接至控制線路中，即可實現重度跑偏狀態下的自動停機。 當故障排除后，膠帶離開立輥正常運轉時，立輥可自動復位。 兩級跑偏開關為了適應戶外條件下長期使用，本產品均采用整體密封，內部金屬零件進行鍍鋅純化處理，外部零件除殼體外均做多層光亮鍍鉻，殼體為鑄鋁制造，表面采用靜電噴涂技術處理，適宜在惡劣環境下使用。 兩級跑偏開關采用鋁合金精密壓鑄殼體、強度高、重量輕； 外殼防護等級達IP65, 密封性好，防水、防塵，可在惡劣環境中長期工作； 觸點容量大、動作靈敏、可靠，用戶在安裝使用時可靠接地。

2．安裝現場應不存在對鋁合金有腐蝕作用的有毒氣體。

3．產品的維修在場所進行，或當現場確認無可燃性粉塵存在時方可進行。

4．本拉繩開關外殼保持清潔，粉塵堆積厚度不大于3mm。
