電廠專用跑偏開關FSPK-10-45是種高密封防水型用于輸送機膠帶跑偏的檢測,防止由于膠帶跑偏而造成物料溢出等故障；本機廣泛應用礦山,電力及化工等行業的運輸系統中。

【詳細說明】

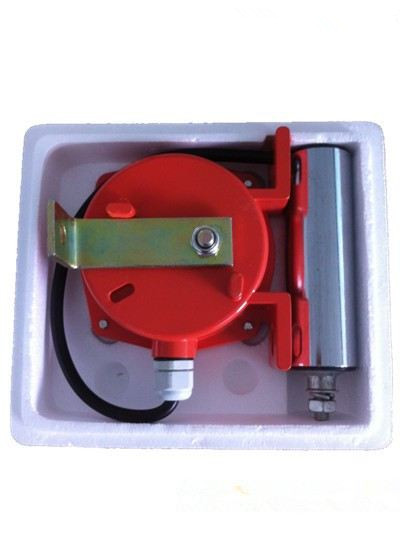

電廠專用跑偏開關FSPK-10-45

電廠專用跑偏開關FSPK-10-45是種高密封防水型用于輸送機膠帶跑偏的檢測,防止由于膠帶跑偏而造成物料溢出等故障；本機廣泛應用礦山,電力及化工等行業的運輸系統中。

FSPK-10-45、山東卓信電氣生產，輸送機在運行中，當皮帶跑偏且與開關立輥接觸時，立輥?zhàn)赞D(zhuǎn)，若跑偏量繼續加大，則擠壓立輥發生偏移。一級開關信號用于報警，如果將此信號與跑調整裝置相接，即可實現不停機狀態下的跑偏自動調整。二級兩級跑偏開關信號用于停機，將此信號接至控制線路中，即可實現重度跑偏狀態下的自動停機。當故障排除后，膠帶離開立輥正常運轉時，立輥可自動復位。，還拉繩開關，皮帶打滑開關，撕裂檢測裝置，阻旋料位， 兩級跑偏開關工作原理 兩級跑偏開關安裝在皮帶輸送機兩側、距離皮帶機首尾端部1~3m的地方。當皮帶跑偏時，皮帶邊緣壓向檔輪，迫使檔輪偏轉，使限位開關動作。為減少檔輪與皮帶的摩擦，檔輪的本體是由軸承制作的。 當發生輕微跑偏事故時（15°），兩級跑偏開關的第一組觸點動作，發出事故預告信號。 當發生嚴重跑偏事故時（30°），兩級跑偏開關的第二組觸點動作，可使輸送機自動停車。，跑偏開關（Belt Sway Switches）又稱防偏開關。兩級跑偏開關用于檢測帶式輸送機運行中的跑偏現象，按皮帶實際跑偏量輸出報警或停機信號，可有效的防止由皮帶跑偏而產生的事故。 　　跑偏開關起帶式輸送現場的保護作用，因此必須達到指定的IP防護等級。 兩級跑偏開關分兩個位置檢測輸送機皮帶的跑偏程度和扭曲程度。根據皮帶的跑偏程度和扭曲程度，實現自動報警和停機，避免昂貴的輸送皮帶受損壞及因皮帶扭曲造成的物料散落等事故。此開關安裝方便，運行可靠，是帶式輸送機必備的保護裝置之一。，傾斜開關，水銀開關，防爆堵煤開關，溜槽堵塞開關等，咨詢！選擇卓信，選擇品質。

質量在的心中，在的手中，責任在的肩上，誠信在的言行中

工作原理

兩級跑偏開關安裝在皮帶輸送機兩側,距離皮帶機尾端部1~3m的地方。當皮帶跑偏時,皮帶邊緣壓向檔輪,迫使檔輪偏轉,使限位開關動作。為減少檔輪與皮帶的摩擦,檔輪的本體是由軸承制作的。

當發生輕微跑偏事故時（12?）,兩級跑偏開關的*組觸點動作,發出事故預告信號。

當發生嚴重跑偏事故時（30?）,兩級跑偏開關的第二組觸點動作,可使輸送機自動停車。

技術參數：

1.工作電壓：0-380VAC

2.工作電流：0-1

3.開關觸點：2常開2常閉

4.環境溫度：-30&mash;&mash;70℃

5.開關壽命：10萬次

6.防護等級：IP67

主要參數見下表

參數

型號

動作角度

極限角度

動作力

觸點數量

觸點容量

復位方式

可靠性

重量（KG）

常開

常閉

FSPK-12-30

12

30

70

2

2

AC380V

自動復位

>10六次方

3.5

FSPK-10-45

10

45

70

FSPK-20-35

20

35

70

結構特點

1,本機采用鋁合金壓鑄殼體,強度高,重量輕；

2,外殼防護等級達IP67,可在惡劣環境中長期工作；

3,機內采用進口行程開關,觸點容量大,動作靈敏,可靠。

安裝說明

1,兩級跑偏開關底座兩邊各有Ф12mm孔,在皮帶機旁角鐵架鉆Ф12mm孔,用M10×30mm螺絲緊固跑偏開關。

2,安裝跑偏開關應選擇輸送裝置易出現跑偏的位置處安裝,參考應用單位工藝要求,同時要考慮皮帶與擋輪的間距和推力,建議皮帶與檔輪間的安裝距離為120-160mm。

3,安裝距離：建議每50米安裝一對跑偏開關。

4,跑偏開關出廠時配有長度0.5米四芯橡套電纜,芯線上配有1,2,3,4線號,其中1,2為常開接點是警示信號,3,4為常閉接點是二級停機信號。
