鋼鐵廠皮帶檢測輸送機防偏開關 兩級跑偏開關說明

鋼鐵廠皮帶檢測輸送機防偏開關 兩級跑偏開關發

生產

GK1-2B 兩級跑偏開關,是用于檢測帶式輸送機運行過程中輸送帶跑偏程度并進行警示以及自動觸發緊急停機的一種保護裝置。使用跑偏開關可防止昂貴的輸送帶受損害以防止進一步的工礦事故和人生傷害。兩級跑偏開關可防止在運行輸送系統里是不可缺少的保護裝置，其廣泛應用于鋼鐵廠、火力發電廠、水泥廠、化工廠、港口等等。

 GK1-2B兩級跑偏開關應用范圍

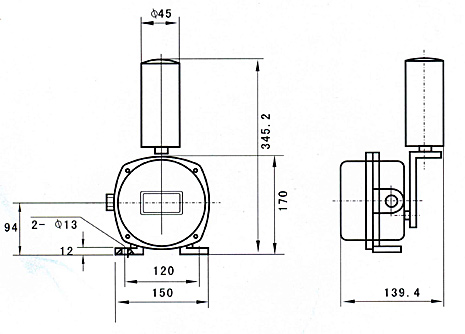

常規皮帶輸送機，安裝說明 1、兩級跑偏開關底座兩邊各有Ф12mm孔，在皮帶機旁角鐵架鉆Ф12mm孔，用M10×30mm螺絲緊固跑偏開關。 2、安裝跑偏開關應選擇輸送裝置易出現跑偏的位置處安裝，參考應用單位工藝要求，同時要考慮皮帶與擋輪的有效間距和推力，建議皮帶與檔輪間的安裝距離為120-160mm。 3、安裝距離：建議每50米安裝一對跑偏開關。 4、跑偏開關出廠時配有長度0.5米四芯橡套電纜，芯線上配有1、2、3、4線號，其中1、2為常開接點是一級報警信號，3、4為常閉接點是二級停機信號。，包括平皮帶輸送機和槽形皮帶輸送機
地下、索道支撐皮帶輸送機
輪船裝卸系統、堆取料輸送機

兩級跑偏開關GK1-2B產品特點

堅固的鑄鋁外殼、靜電防腐涂裝適應于惡劣工礦環境安裝
防護標準IP67在惡劣環境也可使用
使用高性能的微動開關和無需要維護的銅管技術，耐久性
動作桿軸承額定轉速 5000 轉/分，適用皮帶速度 6.35 米/秒
側面滾輪zui大傾斜角度75度，因此輸送帶發生異常偏離時保護開關也會準確動作

GK1-2B兩級跑偏開關技術規格

接點容量： 2個SPT 400VAC 10A
動作角度：20⪚
纜繩動作張力：49&plun;10N (5&plun;1kgf)
側面滾輪傾斜角度：≤75⪚
防護等級： IP65
環境溫度： -20℃～+80℃
電纜入口： M20×1.5
電纜規格： 6~12 mm

動作說明

示意圖中的角度為側面滾輪的傾斜角度
接點1，2傾斜到20度時閉合，恢復到18度時斷開
接點4，5傾斜到35度時斷開，恢復到33度時閉合
接點動作位置根據調整凸輪可變更

 【卓信電氣】主營：兩級跑偏開關，雙向拉繩開關，本系列跑偏開關具有兩級動作功能。一級動作用于報警，二級動作用于自動停機。膠帶機在運行中，當膠帶跑偏且與本開關立輥接觸時，立輥?zhàn)赞D(zhuǎn)，若跑偏量繼續加大，則擠壓立輥發生偏移。 當立輥偏轉角度超過12°時，一級開關動作，輸出（報警信號）。 當立輥偏轉角度超過30°時，二級開關動作，輸出（停機信號）。 一級開關信號用于報警，如果將此信號與跑調整裝置相接，即可實現不停機狀態下的跑偏自動調整。 二級開關信號用于停機，將此信號接至控制線路中，即可實現重度跑偏狀態下的自動停機。 當故障排除后，膠帶離開立輥正常運轉時，立輥可自動復位。 兩級跑偏開關為了適應戶外條件下長期使用，本產品均采用整體密封，內部金屬零件進行鍍鋅純化處理，外部零件除殼體外均做多層光亮鍍鉻，殼體為鑄鋁制造，表面采用靜電噴涂技術處理，適宜在惡劣環境下使用。 兩級跑偏開關采用鋁合金精密壓鑄殼體、強度高、重量輕； 外殼防護等級達IP65, 密封性好，防水、防塵，可在惡劣環境中長期工作； 觸點容量大、動作靈敏、可靠，皮帶打滑開關，欠速開關，料位開關，傾斜開關，水銀開關，縱向撕裂開關等， 兩級跑偏開關安裝和調整 1.跑偏開關設在輸送帶兩側，立輥應與輸送帶邊平面垂直，并使輸送帶兩邊位于立輥高度1/3處。 2.跑偏開關立輥與輸送帶正常位置的間距宜為50～100mm。 3.跑偏開關數量應根據輸送機長度、類型及布置情況進行確定。兩級跑偏開關一般應在輸送機頭部、尾部、凸弧段、凹弧段和在輸送機中間位置進行設置。（注：當輸送機較長時，在輸送機中間位置可每隔30～35米設1對） 4.跑偏開關應通過安裝支架與輸送機中間架連接，開關支架應在輸送機安裝完成后與輸送機機架焊接，跑偏開關與跑偏開關支架用螺栓固定。，高質量?jī)?yōu)，咨詢。
