跑偏開關

主頁 > 產品中心 > 跑偏開關 >

產品介紹



PNS-II無觸點跑偏開關廣泛應用于鋼鐵、電力、化工、水泥、煤炭、冶金、建材、礦山、港口碼頭、糧食倉庫等各類使用輸送設備的行業。

【詳細說明】



PNS-II無觸點跑偏開關簡介

PNS－II無觸點跑偏開關是卓信研制的屬機電一體的新技術產品。對于皮帶輸送機、拉鏈機、刮板機、提升機及傳動機械出現的跑偏、錯位等故障時，能及時向微機控制系統發送警示信號或直接停機，的保護設備和人身、避免事故擴大化，跑偏開關（Belt Sway Switches）又稱防偏開關。兩級跑偏開關用于檢測帶式輸送機運行中的跑偏現象，按皮帶實際跑偏量輸出報警或停機信號，可有效的防止由皮帶跑偏而產生的事故。 　　跑偏開關起帶式輸送現場的保護作用，因此必須達到指定的IP防護等級。 兩級跑偏開關分兩個位置檢測輸送機皮帶的跑偏程度和扭曲程度。根據皮帶的跑偏程度和扭曲程度，實現自動報警和停機，避免昂貴的輸送皮帶受損壞及因皮帶扭曲造成的物料散落等事故。此開關安裝方便，運行可靠，是帶式輸送機必備的保護裝置之一。，達到保障生產、保護設備的目的。另外由于信號可發送至微機控制系統，方便實現工廠自動化控制，因此又可達到減員增效，跑偏開關（Belt Sway Switches）又稱防偏開關。兩級跑偏開關用于檢測帶式輸送機運行中的跑偏現象，按皮帶實際跑偏量輸出報警或停機信號，可有效的防止由皮帶跑偏而產生的事故。 　　跑偏開關起帶式輸送現場的保護作用，因此必須達到指定的IP防護等級。 兩級跑偏開關分兩個位置檢測輸送機皮帶的跑偏程度和扭曲程度。根據皮帶的跑偏程度和扭曲程度，實現自動報警和停機，避免昂貴的輸送皮帶受損壞及因皮帶扭曲造成的物料散落等事故。此開關安裝方便，運行可靠，是帶式輸送機必備的保護裝置之一。，集中控制，利于生產與調度的目的。

用途

廣泛應用于鋼鐵、電力、化工、水泥、煤炭、冶金、建材、礦山、港口碼頭、糧食倉庫等各類使用輸送設備的行業。

工作原理

PNS－II型無觸點跑偏開常工作時，感應片不在光電偶合器檢測范圍內，光電偶合器此時呈阻斷狀態。通過串接中間繼電器常閉觸點使電路導通。當設備出現與工藝要求不符的錯位、跑偏現象時，檔輪被皮帶的推力不斷向外位移，使在檔輪底部的檢測片隨著檔輪的位移而向光電偶合器方向轉動，使其進入感應頭的檢測范圍；此時光電偶合器由阻斷狀態變成導通狀態，使中間繼電器工作，常閉觸點轉為常開觸點，電路阻斷，向微機控制系統發出警示信號或直接迫使運行中的電動機立即停車（現場聯鎖）， 兩級跑偏開關安裝和調整 1.跑偏開關設在輸送帶兩側，立輥應與輸送帶邊平面垂直，并使輸送帶兩邊位于立輥高度1/3處。 2.跑偏開關立輥與輸送帶正常位置的間距宜為50～100mm。 3.跑偏開關數量應根據輸送機長度、類型及布置情況進行確定。兩級跑偏開關一般應在輸送機頭部、尾部、凸弧段、凹弧段和在輸送機中間位置進行設置。（注：當輸送機較長時，在輸送機中間位置可每隔30～35米設1對） 4.跑偏開關應通過安裝支架與輸送機中間架連接，開關支架應在輸送機安裝完成后與輸送機機架焊接，跑偏開關與跑偏開關支架用螺栓固定。，保護設備。

特點

1、本產品體積小、重量輕、壽命長、全封閉、免維護且性價比高、安裝方便，特別適用于生產環境惡劣的場所。

2、PNS－II型可由中間繼電器發出開關量信號，經過處理可實現現場設備聯鎖控制或給微機控制系統的計算機發出警示信號，方便實現工廠自動化控制。

3、PNS－II型選用精工細做的機械部件和可靠的無觸點式光電偶合器組合而成。

4、有雙色指示燈，設備正常時為綠色指示，設備輕微跑偏時燈閃爍，嚴重跑偏時則為紅色指示。

技術參數

工作電壓：220VAC&plun;15

負載電流：≤

絕緣電阻：＞500MΩ

輸出信號：開關量信號

環境溫度：-20℃~+60℃

環境濕度：＜90

重    量：2Kg

防護等級：IP66

復位方式：自動復位

響應時間：＜2mS

控制觸點容量：220V/

動作力：50&plun;10N

安裝說明

1、PNS－II型底座兩邊各有Ф10mm孔，在皮帶機旁角鐵架鉆Ф10mm孔，用Ф8×20mm螺絲緊固跑偏開關。

2、安裝跑偏開關應選擇輸送裝置易出現跑偏的位置處安裝，參考應用單位工藝要求，同時要考慮皮

帶與擋輪的間距和推力，建議皮帶與檔輪間的安裝距離為40mm（詳見安裝示意圖）。

3、接線時每個跑偏開關可選裝接線盒，方便接線。要注意火線L、零線N、信號線（詳見電氣接線圖）。

4、安裝距離：建議每40米安裝一對跑偏開關。

注意事項

1、跑偏開關擋輪與皮帶保持垂直。

2、建議跑偏開關擋輪與皮帶邊緣距離保持40mm。

3、跑偏開關底座固定牢固

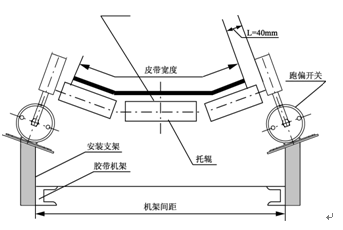

安裝示意圖

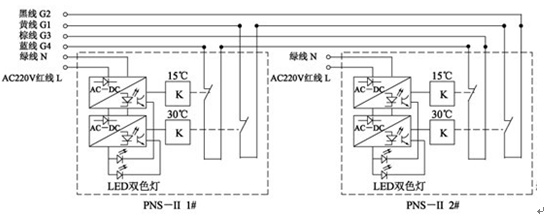

電氣線圖

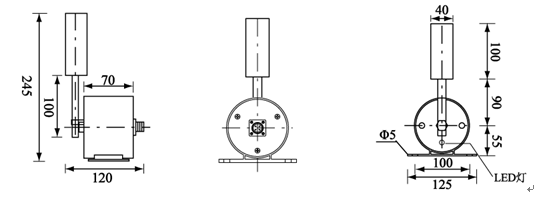

機械外形圖
