跑偏開關

主頁 > 產品中心 > 跑偏開關 >

產品介紹



兩極跑偏開關用于輸送機膠帶跑偏的檢測，防止由于膠帶跑偏而造成物料溢出等故障。是輸送機自動化控制不可缺少的傳感元件。本產品由于安裝方便、開關性能可靠，在輸送機膠帶中廣泛應用。山東卓信膠帶跑偏開關THP-10-45兩級跑偏開關

【詳細說明】



膠帶跑偏開關THP-10-45兩級跑偏開關說明

卓信電氣生產的THP系列跑偏開關：THP-12-30兩級跑偏開關，THP-10-45兩級跑偏開關，THP-20-35兩級跑偏開關

一.概述

兩極跑偏開關用于輸送機膠帶跑偏的檢測， 兩級跑偏開關安裝和調整 1.跑偏開關設在輸送帶兩側，立輥應與輸送帶邊平面垂直，并使輸送帶兩邊位于立輥高度1/3處。 2.跑偏開關立輥與輸送帶正常位置的間距宜為50～100mm。 3.跑偏開關數量應根據輸送機長度、類型及布置情況進行確定。兩級跑偏開關一般應在輸送機頭部、尾部、凸弧段、凹弧段和在輸送機中間位置進行設置。（注：當輸送機較長時，在輸送機中間位置可每隔30～35米設1對） 4.跑偏開關應通過安裝支架與輸送機中間架連接，開關支架應在輸送機安裝完成后與輸送機機架焊接，跑偏開關與跑偏開關支架用螺栓固定。，防止由于膠帶跑偏而造成物料溢出等故障。是輸送機自動化控制不可缺少的傳感元件。本產品由于安裝方便、開關性能可靠， 兩級跑偏開關安裝和調整 1.跑偏開關設在輸送帶兩側，立輥應與輸送帶邊平面垂直，并使輸送帶兩邊位于立輥高度1/3處。 2.跑偏開關立輥與輸送帶正常位置的間距宜為50～100mm。 3.跑偏開關數量應根據輸送機長度、類型及布置情況進行確定。兩級跑偏開關一般應在輸送機頭部、尾部、凸弧段、凹弧段和在輸送機中間位置進行設置。（注：當輸送機較長時，在輸送機中間位置可每隔30～35米設1對） 4.跑偏開關應通過安裝支架與輸送機中間架連接，開關支架應在輸送機安裝完成后與輸送機機架焊接，跑偏開關與跑偏開關支架用螺栓固定。，在輸送機膠帶中廣泛應用。膠帶跑偏開關THP-10-45兩級跑偏開關

二.技術參數

技術要求

型號

動作角度

極限角度



動作力

（Kg）

輸出

負載電流

復位方式

1級

2級

NO

NC

THP-12-30

12?

30?

70?&plun;1

10

2

2



自動

THP-10-45

     10?

    45?

70?&plun;1

         10

     2

      2



        自動

THP-20-35

     20?

    35?

70?&plun;1

         10

     2

      2



        自動

 三.結構特點

 1． 本產品采用鋁合金鑄造殼體、強度高、重量輕。
 2． 外殼防護等級達到IP65，可在惡劣環境下長期工作。
 3． 機內采用進口進口微動開關、動作靈敏、穩定性高、性能可靠。

四.工作原理

  工作原理 當膠帶運輸機現場發生緊急事故時，可拉動系于擺臂上的鋼絲繩，使擺臂旋轉而帶動機內凸輪并感應微動開關，使用與安裝：防偏開關可固定在輸送機縱梁頂部或底部，動作桿距皮帶邊緣約25mm。通常安裝在皮帶兩側距頭部或尾部0.3-2米的地方。當皮帶跑偏時，迫使動作桿偏離，觸動報警開關。兩級跑偏開關如果繼續偏離，觸動別一組開關，輸送機就會保護性停機。，發出停機信號。

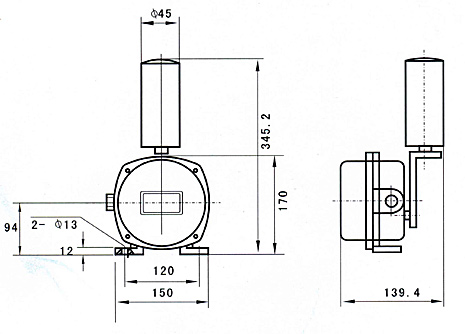

五.外型尺寸



，防偏開關
