產品名稱：卓信電氣PPKG-12-30兩級跑偏開關

產品型號：PPKG-12-30

所屬類別：兩級跑偏開關 > 跑偏開關

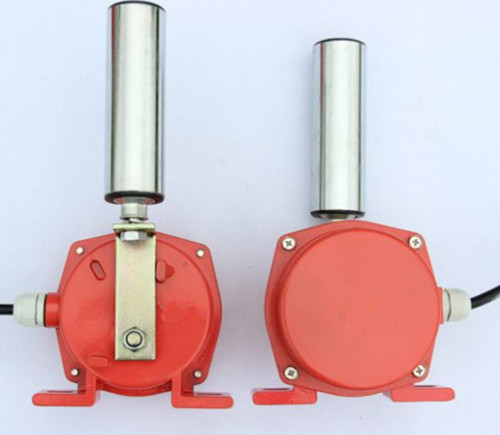

卓信電氣PPKG-12-30兩級跑偏開關

產品型號/名稱HFPPKG-12-30、HFPPKG-10-45、HFPPKG-20-35/兩級跑偏開關、防偏開關，皮帶輸送機保護裝置

跑偏開關用于檢測膠帶機膠帶的跑偏量和扭出程度。可防止皮帶邊緣的損傷和因?yàn)槟z帶的跑偏而引起的物料膠落。是實現自動警和停機的一種保護性開關。

跑偏開關 用于膠帶運輸機現場發生緊急事故時，啟動本機開關，立即停機，防止事故的擴大。 本機由于安裝方便，DDP-LJ2兩級跑偏開關適用于皮帶輸送機，能使皮帶輸送機在皮帶跑偏將導致嚴重掛邊磨損甚至發生撕裂事故前就發出報警信號以及進一步的自動停車。 能及時有效的保護設備安全、避免事故擴大化，達到保障生產、保護設備的目的。另外由于信號可發送至控制系統，方便實現工廠自動化控制，因此又可達到減員增效，集中控制，利于生產與調度的目的。，開關運行可靠，在膠帶運輸機現場得到廣泛的應用。

卓信電氣PPKG-12-30兩級跑偏開關

跑偏開關起帶式輸送現場的保護作用，因此必須達到指定的IP防護等級。

開關分兩個位置檢測輸送機皮帶的跑偏程度和扭曲程度。根據皮帶的跑偏程度和扭曲程度，實現自動報警和停機，避免昂貴的輸送皮帶受損壞及因皮帶扭曲造成的物料散落等事故。此開關安裝方便，運行可靠，是帶式輸送機必備的保護裝置之一。

 基本原理

輸送機在運行中，當皮帶跑偏且與開關立輥接觸時，立輥?zhàn)赞D(zhuǎn)，若跑偏量繼續加大，則擠壓立輥發生偏移。一級開關信號用于報警，如果將此信號與跑調整裝置相接，即可實現不停機狀態下的跑偏自動調整。二級開關信號用于停機，將此信號接至控制線路中，即可實現重度跑偏狀態下的自動停機。當故障排除后，膠帶離開立輥正常運轉時，立輥可自動復位。

 結構特點

1、本機采用鋁合金精密壓鑄殼體、強度高、重量輕；

2、外殼防護等級達IP67,密封性好，兩級跑偏開關適用范圍 　　兩級跑偏開關用于常規皮帶輸送機：地下、索道支撐皮帶輸送機：輪船裝卸系統；堆垛/取料輸送機；傾斜和梭式輸送機；起重機、挖掘機，起重臂限位：裙邊給料機/輸送機：重型極限開關檢測膠帶的跑偏量，是實現膠帶機控制的自動報警和停機的保護裝置。兩級跑偏開關廣泛用于冶金、煤炭、水泥建材、采礦、電力、港埠、冶金、化工等領域的各種帶式輸送設備。，防水、防塵，可在惡劣環境中工作；

3、觸點容量大，動作靈敏、可靠。

定貨須知

① 本產品出廠時開關觸點數量為一開一閉，安裝說明 1、兩級跑偏開關底座兩邊各有Ф12mm孔，在皮帶機旁角鐵架鉆Ф12mm孔，用M10×30mm螺絲緊固跑偏開關。 2、安裝跑偏開關應選擇輸送裝置易出現跑偏的位置處安裝，參考應用單位工藝要求，同時要考慮皮帶與擋輪的有效間距和推力，建議皮帶與檔輪間的安裝距離為120-160mm。 3、安裝距離：建議每50米安裝一對跑偏開關。 4、跑偏開關出廠時配有長度0.5米四芯橡套電纜，芯線上配有1、2、3、4線號，其中1、2為常開接點是一級報警信號，3、4為常閉接點是二級停機信號。，如需兩常開、兩常閉，請定貨時注明；

② 安裝支架、覆塑鋼絲繩、卡頭、托環等附件用戶可向我公司成套訂購。
