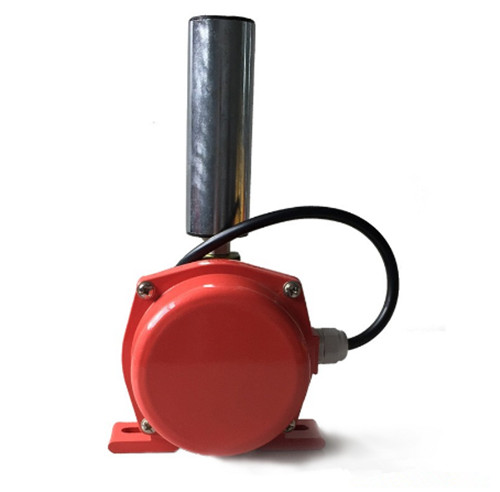

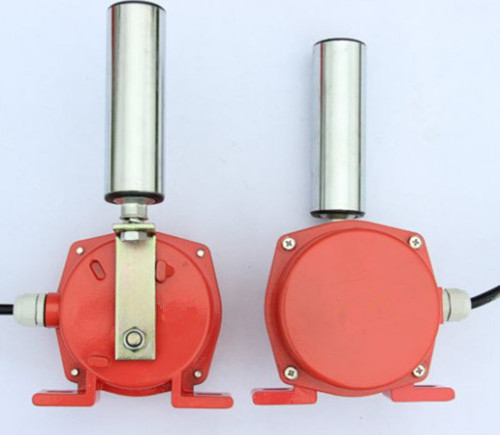

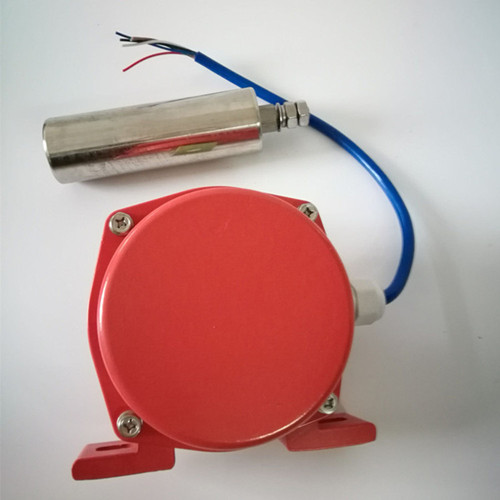

產品名稱：BKPT1-12-30跑偏開關6芯橡套電纜

產品型號：BKPT1-12-30

所屬類別：兩級跑偏開關 > 跑偏開關

BKPT1-12-30跑偏開關6芯橡套電纜

BKPT1系列跑偏開關用于傳送機膠帶跑偏的檢測，跑偏開關（Belt Sway Switches）又稱防偏開關。兩級跑偏開關用于檢測帶式輸送機運行中的跑偏現象，按皮帶實際跑偏量輸出報警或停機信號，可有效的防止由皮帶跑偏而產生的事故。 　　跑偏開關起帶式輸送現場的保護作用，因此必須達到指定的IP防護等級。 兩級跑偏開關分兩個位置檢測輸送機皮帶的跑偏程度和扭曲程度。根據皮帶的跑偏程度和扭曲程度，實現自動報警和停機，避免昂貴的輸送皮帶受損壞及因皮帶扭曲造成的物料散落等事故。此開關安裝方便，運行可靠，是帶式輸送機必備的保護裝置之一。，防止由于膠帶跑偏而造成物料溢出等故障，本機廣泛應用于礦山。

產品特點
1、殼體采用高強度鋁合金一次性壓鑄成型，表面輕高速拋丸清理后高壓靜電噴塑，外殼結構緊湊合理，強度好，本系列跑偏開關具有兩級動作功能。一級動作用于報警，二級動作用于自動停機。膠帶機在運行中，當膠帶跑偏且與本開關立輥接觸時，立輥?zhàn)赞D(zhuǎn)，若跑偏量繼續加大，則擠壓立輥發生偏移。 當立輥偏轉角度超過12°時，一級開關動作，輸出（報警信號）。 當立輥偏轉角度超過30°時，二級開關動作，輸出（停機信號）。 一級開關信號用于報警，如果將此信號與跑調整裝置相接，即可實現不停機狀態下的跑偏自動調整。 二級開關信號用于停機，將此信號接至控制線路中，即可實現重度跑偏狀態下的自動停機。 當故障排除后，膠帶離開立輥正常運轉時，立輥可自動復位。 兩級跑偏開關為了適應戶外條件下長期使用，本產品均采用整體密封，內部金屬零件進行鍍鋅純化處理，外部零件除殼體外均做多層光亮鍍鉻，殼體為鑄鋁制造，表面采用靜電噴涂技術處理，適宜在惡劣環境下使用。 兩級跑偏開關采用鋁合金精密壓鑄殼體、強度高、重量輕； 外殼防護等級達IP65, 密封性好，防水、防塵，可在惡劣環境中長期工作； 觸點容量大、動作靈敏、可靠，防爆性能優良，表面塑粉附著力強，具有良好的防腐性能，外表整潔，美觀大方；
2、是輸送機自動區控制不可缺少的傳感元件；
3、可用于輸送機膠帶跑偏的檢測；
4、防止由于膠帶跑偏而造成 的物料溢出等故障；
5、鋼管或電纜布線。

BKPT1-12-30跑偏開關技術參數

1. 使用環境

a. 環境溫度-30~+50℃

b. 相對濕度不大于85

2.主要參數見下表

型號

參數

動作角度

根限角度

觸點數量

觸點容量

復位方式

可靠性

重量

一級

二級

常開

常閉

BKPT1-12-30

12°

30°

70°

2

2

AC 380V 5A

自動

>106次

3.5

BKPT1-10-45

10°

45°

70°

2

2

AC 380V 5A

自動

>106次

3.5

BKPT1-20-35

20°

35°

70°

2

2

AC 380V 5A

自動

>106次

3.5

BKPT1-1-45跑偏開關特點

1、本機采用鋁合金精密鑄造殼體，強度高、重量輕；
2、外殼防護等級達IP65，輸送機在運行中，當皮帶跑偏且與開關立輥接觸時，立輥?zhàn)赞D(zhuǎn)，若跑偏量繼續加大，則擠壓立輥發生偏移。一級開關信號用于報警，如果將此信號與跑調整裝置相接，即可實現不停機狀態下的跑偏自動調整。二級兩級跑偏開關信號用于停機，將此信號接至控制線路中，即可實現重度跑偏狀態下的自動停機。當故障排除后，膠帶離開立輥正常運轉時，立輥可自動復位。，可在惡劣環境中工作；
3、機內采用進口微動開關，觸點容量大、動作靈敏、可靠。
工作原理
當運行中的膠帶發生跑偏時，膠帶邊緣帶動立輥旋轉并擠壓立輥使之傾斜，若立輥傾斜大于一級動作角度時，立即發生一組開關信號；立輥繼續傾斜大于二級動作角度時，則輸出另一組開關信號。兩組開關信號可分別用于報警或停機，膠帶機恢復正常運行。
