產品名稱：鑄鋁壓鑄跑偏開關DC-PR20

產品型號：DC-PR20

所屬類別：兩級跑偏開關 > 跑偏開關

發布時間：2019-04-19

已獲點擊：73

詳細說明

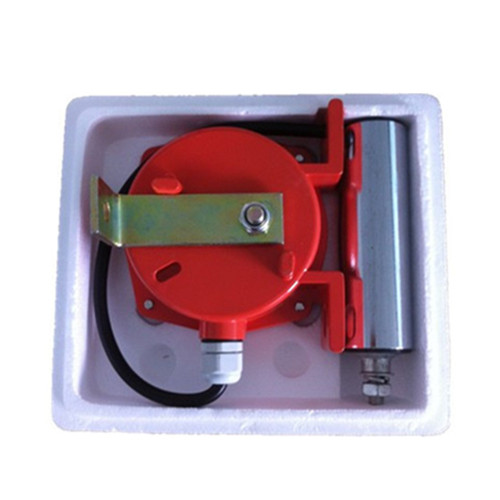

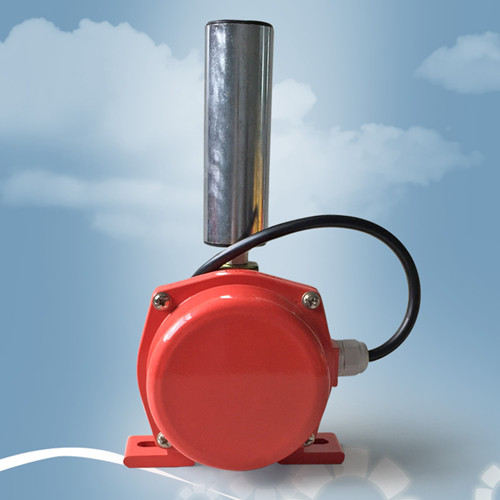

鑄鋁壓鑄跑偏開關DC-PR20

兩級跑偏開關主要用于輸送機膠帶跑偏檢測，使用與安裝：防偏開關可固定在輸送機縱梁頂部或底部，動作桿距皮帶邊緣約25mm。通常安裝在皮帶兩側距頭部或尾部0.3-2米的地方。當皮帶跑偏時，迫使動作桿偏離，觸動報警開關。兩級跑偏開關如果繼續偏離，觸動別一組開關，輸送機就會保護性停機。，防止膠帶跑偏而造成物料溢出等事故。當膠帶發生跑偏時，膠帶邊緣帶動立棍旋轉并擠壓立棍使之傾斜。若立棍傾斜大于一級動作角度時開關便發出一組信號警告，本系列跑偏開關具有兩級動作功能。一級動作用于報警，二級動作用于自動停機。膠帶機在運行中，當膠帶跑偏且與本開關立輥接觸時，立輥?zhàn)赞D(zhuǎn)，若跑偏量繼續加大，則擠壓立輥發生偏移。 當立輥偏轉角度超過12°時，一級開關動作，輸出（報警信號）。 當立輥偏轉角度超過30°時，二級開關動作，輸出（停機信號）。 一級開關信號用于報警，如果將此信號與跑調整裝置相接，即可實現不停機狀態下的跑偏自動調整。 二級開關信號用于停機，將此信號接至控制線路中，即可實現重度跑偏狀態下的自動停機。 當故障排除后，膠帶離開立輥正常運轉時，立輥可自動復位。 兩級跑偏開關為了適應戶外條件下長期使用，本產品均采用整體密封，內部金屬零件進行鍍鋅純化處理，外部零件除殼體外均做多層光亮鍍鉻，殼體為鑄鋁制造，表面采用靜電噴涂技術處理，適宜在惡劣環境下使用。 兩級跑偏開關采用鋁合金精密壓鑄殼體、強度高、重量輕； 外殼防護等級達IP65, 密封性好，防水、防塵，可在惡劣環境中長期工作； 觸點容量大、動作靈敏、可靠，若立棍傾斜大于二級動作角度時開關便發出另一組信號用于停機。膠帶機恢復正常運行后，立棍自動復位。

兩級跑偏開關型號
HHTSD-1，JSB-KPP-Z

JSB-KPP-S，JPKJ-Z

JPKJ-S，JPK2-Z

JPK2-S，HFKLT2-1

HFKPT1-N，JYB/KS-Ⅱ

JYB/KS-Ⅰ,HFKLT2-N

LSKG-Ⅰ,FPK-10-45

跑偏開關又叫兩級跑偏開關。輸送機在運行中，當皮帶跑偏且與跑偏開關立輥接觸時，立輥?zhàn)赞D(zhuǎn)，若跑偏量繼續加大，則擠壓立輥發生偏移。當立輥偏轉角度超過20°時，一級開關動作，輸出報警信號。當立輥偏轉角度超過35°以上時，二級開關動作，輸出停機信號。一級開關信號用于報警，安裝說明 1、兩級跑偏開關底座兩邊各有Ф12mm孔，在皮帶機旁角鐵架鉆Ф12mm孔，用M10×30mm螺絲緊固跑偏開關。 2、安裝跑偏開關應選擇輸送裝置易出現跑偏的位置處安裝，參考應用單位工藝要求，同時要考慮皮帶與擋輪的有效間距和推力，建議皮帶與檔輪間的安裝距離為120-160mm。 3、安裝距離：建議每50米安裝一對跑偏開關。 4、跑偏開關出廠時配有長度0.5米四芯橡套電纜，芯線上配有1、2、3、4線號，其中1、2為常開接點是一級報警信號，3、4為常閉接點是二級停機信號。，如果將此信號與跑調整裝置相接，即可實現不停機狀態下的跑偏自動調整。二級開關信號用于停機，將此信號接至控制線路中，即可實現重度跑偏狀態下的自動停機。當故障排除后，膠帶離開立輥正常運轉時，立輥可自動復位。
跑偏開關防護等級高達IP67，能完全防止粉塵的進入和水流侵蝕。傾角高達75°，自由度更高。本跑偏開關采用國際領先的雙軸承傳動結構避免了開關動作時傳動軸直接摩擦殼體或軸套，造成間隙增大，出現密封不嚴或者卡死的情況，大幅延長開關使用壽命; 跑偏開關凸輪采用壓鑄鋁，表面拋丸處理，獨立作用，便于根據實際需求調整開關動作角度；殼體表面精工烤漆，不易脫落無異味等等。此跑偏開關功能齊全，質量已達到國際水平。

安裝和調整：

1.跑偏開關設在輸送帶兩側，立輥應與輸送帶邊平面垂直，并使輸送帶兩邊位于立輥高度1/3處。
2.跑偏開關立輥與輸送帶正常位置的間距宜為50～100mm。
3.跑偏開關數量應根據輸送機長度、類型及布置情況進行確定。一般應在輸送機頭部、尾部、凸弧段、凹弧段和在輸送機中間位置進行設置。（注：當輸送機較長時，在輸送機中間位置可每隔30～35米設1對）
4.跑偏開關應通過安裝支架與輸送機中間架連接，開關支架應在輸送機安裝完成后與輸送機機架焊接，跑偏開關與跑偏開關支架用螺栓固定。
跑偏開關基本參數：
防護等級： IP67
殼體材料： 鋁合金表面精工烤漆
立輥傾斜角度： 傾角75°
立輥操作扭力： 3.4~5.4Nm
接點數： 2
接點容量： 250V AC 5A
接線口： 6~12mm電纜
適用溫度： -20℃~+60℃
傳動桿材質： 不銹鋼
使用用壽命： 50萬次
