產品名稱：不銹鋼跑偏開關HQP-52996B/G

產品型號：HQP-52996B/G

所屬類別：兩級跑偏開關 > 跑偏開關

發布時間：2019-03-28

已獲點擊：84

詳細說明

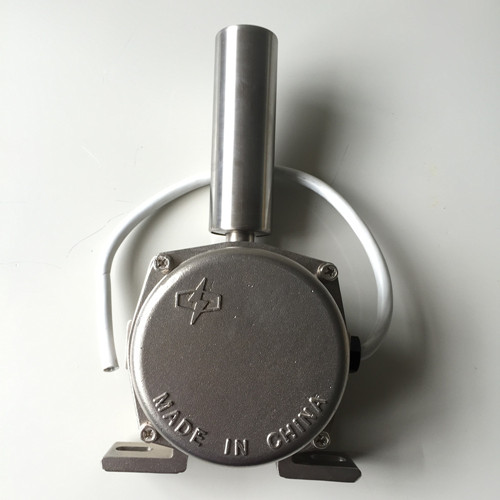

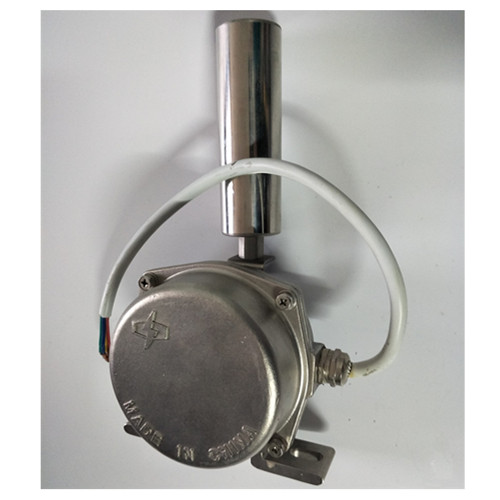

不銹鋼跑偏開關HQP-52996B/G

本機選用優質不銹鋼材質精密壓鑄而成， 兩級跑偏開關工作原理 兩級跑偏開關安裝在皮帶輸送機兩側、距離皮帶機首尾端部1~3m的地方。當皮帶跑偏時，皮帶邊緣壓向檔輪，迫使檔輪偏轉，使限位開關動作。為減少檔輪與皮帶的摩擦，檔輪的本體是由軸承制作的。 當發生輕微跑偏事故時（15°），兩級跑偏開關的第一組觸點動作，發出事故預告信號。 當發生嚴重跑偏事故時（30°），兩級跑偏開關的第二組觸點動作，可使輸送機自動停車。，強度高，確保永不生銹，IP67的防護等級以及整機良好的密封性能，可在浸水狀態下正常工作。其內部接點選用日本歐姆龍公司生產的微動開關，觸點容量大，可直接控制較大容量的交流接觸器，具備兩常開和兩常閉輸出。

不銹鋼兩級跑偏開關其工作原理：

當運行中的膠帶發生偏離或扭曲時， 兩級跑偏開關安裝和調整 1.跑偏開關設在輸送帶兩側，立輥應與輸送帶邊平面垂直，并使輸送帶兩邊位于立輥高度1/3處。 2.跑偏開關立輥與輸送帶正常位置的間距宜為50～100mm。 3.跑偏開關數量應根據輸送機長度、類型及布置情況進行確定。兩級跑偏開關一般應在輸送機頭部、尾部、凸弧段、凹弧段和在輸送機中間位置進行設置。（注：當輸送機較長時，在輸送機中間位置可每隔30～35米設1對） 4.跑偏開關應通過安裝支架與輸送機中間架連接，開關支架應在輸送機安裝完成后與輸送機機架焊接，跑偏開關與跑偏開關支架用螺栓固定。，膠帶邊緣帶動立輥旋轉并擠壓輥使之偏移，輸送機在運行中，當皮帶跑偏且與開關立輥接觸時，立輥?zhàn)赞D(zhuǎn)，若跑偏量繼續加大，則擠壓立輥發生偏移。一級開關信號用于報警，如果將此信號與跑調整裝置相接，即可實現不停機狀態下的跑偏自動調整。二級兩級跑偏開關信號用于停機，將此信號接至控制線路中，即可實現重度跑偏狀態下的自動停機。當故障排除后，膠帶離開立輥正常運轉時，立輥可自動復位。，如偏移大于一級動作角度時，輸出一組告警信號；若繼續偏移大于二級動作角度時，則輸出另一組停機信號。一級天關輪換信號可接入跑偏自動糾偏調整裝置，用于校正膠帶的偏離和扭曲；二級開關轉換信號用來控制膠帶機運行，起到保護膠帶邊緣作用。膠帶機恢復正常運行后，立輥?zhàn)詣?dòng)復位。

不銹鋼跑偏開關HQP-52996B/G 220V 5A

不銹鋼拉繩開關HQL-52996LB/T 220V 5A

卓信電氣不銹鋼跑偏開關型號

PXA-02GKH-10-30-B

HQPK-1638GHK-A304

HQPXB-02GKH-304A

HQPA-RD1736ZM/LY

HQPK-PXA-02GKH-20-30-A

HQPK-PXB/316

LXA-34T2KH-A

LXA-34T2KH-EQ

PXA-A

使用環境與使用安裝：

本機適宜在環境溫度-25℃～+55℃，相對濕度不大于85%環境下保持正常工作。 可在酸、堿、鹽性區域工作，開關應對稱平衡安裝在皮帶機架兩側的固定支架上，立輥軸上與膠帶平面相垂，立輥與膠帶邊緣距離為L=50-100mm較適宜，膠帶位于立輥下端1/3處，每100米膠帶可安裝跑偏開關3對（6臺）。

帶式輸送機需安裝的十大保護裝置
1、速度保護；
2、堆煤保護；
3、跑偏保護；
4、溫度保護；
5、煙霧保護；
6、超溫自動灑水裝置；
7、防撕裂保護裝置；
8、沿線緊停保護裝置；
9、機頭、機尾、驅動滾筒和導向滾筒處設防護欄及警示牌，行人跨越帶式輸送機處，應安設的過橋；
10、主要運輸巷道的帶式輸送機還需安設張緊力下降保護裝置。
