產品名稱：卓信電氣供應FPK-20-35兩級跑偏開關

產品型號：FPK-20-35

所屬類別：兩級跑偏開關 > 跑偏開關

發布時間：2019-01-24

已獲點擊：95

詳細說明

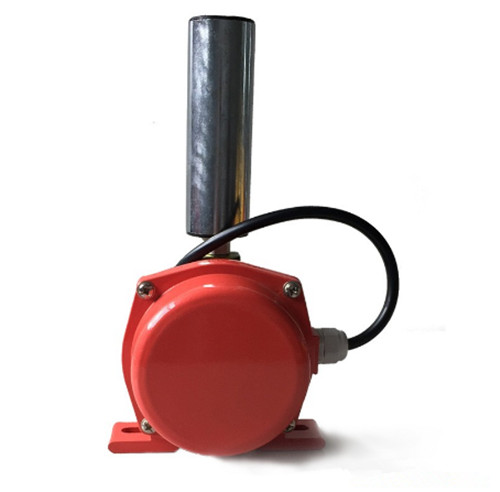

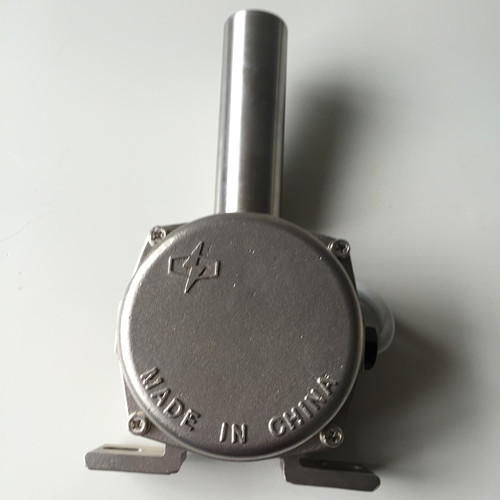

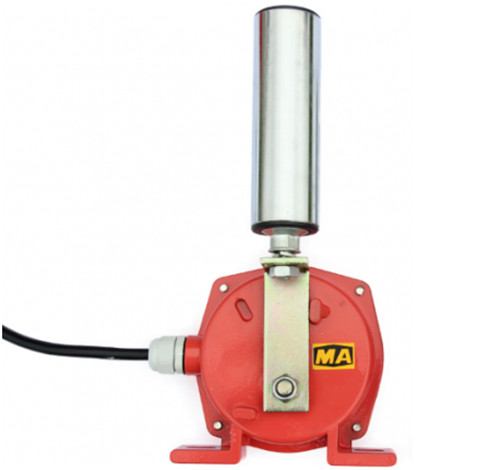

卓信電氣供應FPK-20-35兩級跑偏開關

兩級跑偏開關是用于輸送機膠帶跑偏的檢測防止由于膠帶跑偏而造成物料溢出等故障。是輸送機自動化控制不可缺少的傳感元件。本產品由于安裝方便、開關性能可靠在輸送機膠帶中得到廣泛應用。

跑偏開關、拉繩開關是帶式輸送機關鍵的控制元件主要應用在冶金、電力、煤巖、礦山及化工等行業的輸送系統中。隨著PC機的廣泛應用，輸送系統的自動化程度也不斷提高，對輸送機的關鍵配套元件-----跑偏開關、拉繩開關提出了新的要求。

我公司為了適應市場需求開發研制了新一代的兩級跑偏開關和拉繩開關。經過幾年使用和處理用戶反饋的信息我們改進了其不足之處并進一步完善了生產工藝使產品得到了市場的認可，本系列跑偏開關具有兩級動作功能。一級動作用于報警，二級動作用于自動停機。膠帶機在運行中，當膠帶跑偏且與本開關立輥接觸時，立輥自轉，若跑偏量繼續加大，則擠壓立輥發生偏移。 當立輥偏轉角度超過12°時，一級開關動作，輸出（報警信號）。 當立輥偏轉角度超過30°時，二級開關動作，輸出（停機信號）。 一級開關信號用于報警，如果將此信號與跑調整裝置相接，即可實現不停機狀態下的跑偏自動調整。 二級開關信號用于停機，將此信號接至控制線路中，即可實現重度跑偏狀態下的自動停機。 當故障排除后，膠帶離開立輥正常運轉時，立輥可自動復位。 兩級跑偏開關為了適應戶外條件下長期使用，本產品均采用整體密封，內部金屬零件進行鍍鋅純化處理，外部零件除殼體外均做多層光亮鍍鉻，殼體為鑄鋁制造，表面采用靜電噴涂技術處理，適宜在惡劣環境下使用。 兩級跑偏開關采用鋁合金精密壓鑄殼體、強度高、重量輕； 外殼防護等級達IP65, 密封性好，防水、防塵，可在惡劣環境中長期工作； 觸點容量大、動作靈敏、可靠，為輸送系統自動化控制提供了可靠的傳感元件。

卓信電氣供應FPK-20-35兩級跑偏開關，F(xiàn)PK-10-45兩極跑偏開關，F(xiàn)PK-12-30輸煤防偏報警裝置

 結構特點

1.本產品采用鋁合金鑄造殼體、強度高、重量輕。

2.外殼防護等級達到IP67，兩級跑偏開關適用范圍 　　兩級跑偏開關用于常規皮帶輸送機：地下、索道支撐皮帶輸送機：輪船裝卸系統；堆垛/取料輸送機；傾斜和梭式輸送機；起重機、挖掘機，起重臂限位：裙邊給料機/輸送機：重型極限開關檢測膠帶的跑偏量，是實現膠帶機控制的自動報警和停機的保護裝置。兩級跑偏開關廣泛用于冶金、煤炭、水泥建材、采礦、電力、港埠、冶金、化工等領域的各種帶式輸送設備。，可在惡劣環境下長期工作。

3.本產品動作靈敏、穩定性高、性能可靠。

工作原理

當膠帶運輸機現場發生緊急事故時，可拉動系于擺臂上的鋼絲繩使擺臂旋轉而帶動機內凸輪并感應微動開關，DDP-LJ2兩級跑偏開關適用于皮帶輸送機，能使皮帶輸送機在皮帶跑偏將導致嚴重掛邊磨損甚至發生撕裂事故前就發出報警信號以及進一步的自動停車。 能及時有效的保護設備安全、避免事故擴大化，達到保障生產、保護設備的目的。另外由于信號可發送至控制系統，方便實現工廠自動化控制，因此又可達到減員增效，集中控制，利于生產與調度的目的。，發出停機信號。

 安裝調整

1.將跑偏開關固定在支架上然后安裝在膠帶機上。

2.立輥線與膠帶平面垂直，邊緣距離為L=50~100mm(殼體安裝孔可移位。)

3.立輥下端1/3處。

4.每100m膠帶可安裝跑偏開關

跑偏開關型號

LLD1-S,LLD1-Z

JPK2-S,JPK2-Z

JPKJ-S,JPKJ-Z

JSB-KPP-S,JSB-KPP-Z

LLD2-3,HHTSD-1

LLD2-1 12-30,HFKPT1-12-30

LLD2-1 10-45，HFKPT1-10-45

FPK-12-30、FPK-20-35兩級跑偏開關
