產品名稱：跑偏開關PPKG DQK-12A-30A

產品型號：PPKG DQK-12A-30A

所屬類別：兩級跑偏開關 > 跑偏開關

發布時間：2018-09-04

已獲點擊：154

詳細說明

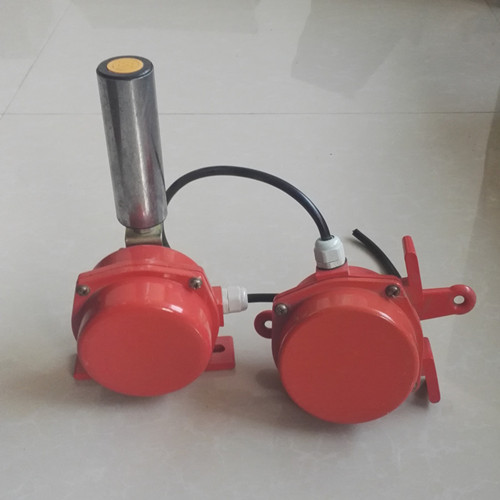

跑偏開關PPKG DQK-12A-30A

PPKG DQK-12A-30A跑偏開關外殼由鋁材高溫鑄造而成，厚實牢固，內置機芯采用進口原裝開關，開關容量大，使用壽命長。廣泛用于冶金、煤炭、水泥建材、采礦、電力、港埠、冶金、化工等領域的各種帶式輸送設備。

特點

結構簡單實用、性能穩定可靠

防塵、防震、防潮

體積小、重量輕、壽命長

安裝方便，兩級跑偏開關通用的安裝設計可使跑偏檢測裝置隨意安裝在輸送機縱梁頂部或底部位置；封閉、防腐、堅固的鑄鋁外殼。防護標準IP65，可在惡劣環境長期工作；兩級跑偏開關不需要在拆除動作桿下，即可拆掉蓋板進行維修；進口動作桿軸承，可長時在轉速4000轉/分下運作；動作角度12°時報警觸點動作，動作角度30°時，即為停機信號輸出。，免維護

輸出信號既可與現場設備聯鎖使用，也可送達微機控制系統

電源適應性廣：24~380V

跑偏開關PPKG DQK-12A-30A技術參數

工作電壓：24~380V

型號：PPKG DQK-12A-30A

絕緣電阻：＞500MΩ

輸出信號：無源開關量信號

環境溫度：-20℃~+60℃

環境濕度：＜90%

重    量：2.5Kg

防護等級：IP65

復位方式：自動復位

響應時間：＜2mS

控制觸點容量：3A-5A

動作力：50±10N

工作原理

兩級跑偏開關安裝在皮帶輸送機兩側、距離皮帶機首尾端部1~3m的地方。當皮帶跑偏時，皮帶邊緣壓向檔輪，迫使檔輪偏轉，使限位開關動作。為減少檔輪與皮帶的摩擦，檔輪的本體是由軸承制作的。

當發生輕微跑偏事故時（12°），兩級跑偏開關的di一組觸點動作，發出事故預告信號。

當發生嚴重跑偏事故時（30°），本系列跑偏開關具有兩級動作功能。一級動作用于報警，二級動作用于自動停機。膠帶機在運行中，當膠帶跑偏且與本開關立輥接觸時，立輥?zhàn)赞D(zhuǎn)，若跑偏量繼續加大，則擠壓立輥發生偏移。 當立輥偏轉角度超過12°時，一級開關動作，輸出（報警信號）。 當立輥偏轉角度超過30°時，二級開關動作，輸出（停機信號）。 一級開關信號用于報警，如果將此信號與跑調整裝置相接，即可實現不停機狀態下的跑偏自動調整。 二級開關信號用于停機，將此信號接至控制線路中，即可實現重度跑偏狀態下的自動停機。 當故障排除后，膠帶離開立輥正常運轉時，立輥可自動復位。 兩級跑偏開關為了適應戶外條件下長期使用，本產品均采用整體密封，內部金屬零件進行鍍鋅純化處理，外部零件除殼體外均做多層光亮鍍鉻，殼體為鑄鋁制造，表面采用靜電噴涂技術處理，適宜在惡劣環境下使用。 兩級跑偏開關采用鋁合金精密壓鑄殼體、強度高、重量輕； 外殼防護等級達IP65, 密封性好，防水、防塵，可在惡劣環境中長期工作； 觸點容量大、動作靈敏、可靠，兩級跑偏開關的第二組觸點動作，可使輸送機自動停車。

安裝說明

1、兩級跑偏開關底座兩邊各有Ф12mm孔，在皮帶機旁角鐵架鉆Ф12mm孔，用M10×30mm螺絲緊固跑偏開關。

2、安裝跑偏開關應選擇輸送裝置易出現跑偏的位置處安裝，參考應用單位工藝要求，同時要考慮皮帶與擋輪的有效間距和推力，建議皮帶與檔輪間的安裝距離為120-160mm。

3、安裝距離：建議每50米安裝一對跑偏開關。

4、跑偏開關出廠時配有長度0.5米四芯橡套電纜，芯線上配有1、2、3、4線號，其中1、2為常開接點是一級報警信號，3、4為常閉接點是二級停機信號。

皮帶跑偏開關PPKG DQK-12A-30A注意事項

1、跑偏開關檔輪與皮帶保持垂直。

2、建議跑偏開關擋輪與皮帶邊緣距離保持120-160mm。

3、跑偏開關底座固定牢固。

訂貨須知

1、選配件：安裝支架。

買家必讀

收到貨時，無論包裝是否破損，務必當面檢查物品是否完好及缺少，有任何問題，立即與我取得聯系。

本公司承諾:誠信待人，我們是生產廠家，做的是批發生意，均以出廠報價，沒有暴利。低價位,高品質。1年品質保證。

物流：順豐速運、申通快遞、圓通快遞、中通快遞、天天快運、EMS郵政速運及全國公鐵聯運。

購買需知：

本公司上傳產品型號規格有限，產品型號規格有多種，詳情請來電資詢。

產品質量承諾：

1、產品的制造和檢測均有質量記錄和檢測資料。

2、對產品性能的檢測，我們誠請用戶親臨對產品進行全過程、全性能檢查，待產品被確認合格后再裝箱發貨。

產品價格承諾：

1、為了保證產品的高可靠性和先進性，卓信生產的產品選材均選用進口優質品牌。

2、在同等競爭條件下，我公司在不以降低產品技術性能、更改產品部件為代價的基礎上，真誠以合理優惠的價格提供給貴方。

交貨期承諾：

產品交貨期：一般常規格產品，款到發貨，特殊產品需定制，按用戶來樣或圖片參數要求定制，兩級跑偏開關適用范圍 　　兩級跑偏開關用于常規皮帶輸送機：地下、索道支撐皮帶輸送機：輪船裝卸系統；堆垛/取料輸送機；傾斜和梭式輸送機；起重機、挖掘機，起重臂限位：裙邊給料機/輸送機：重型極限開關檢測膠帶的跑偏量，是實現膠帶機控制的自動報警和停機的保護裝置。兩級跑偏開關廣泛用于冶金、煤炭、水泥建材、采礦、電力、港埠、冶金、化工等領域的各種帶式輸送設備。，若有特殊要求，需提前完工的，我公司可特別組織生產、安裝，力爭滿足用戶需求。
