跑偏開關

主頁 > 產品中心 > 跑偏開關 >

產品介紹

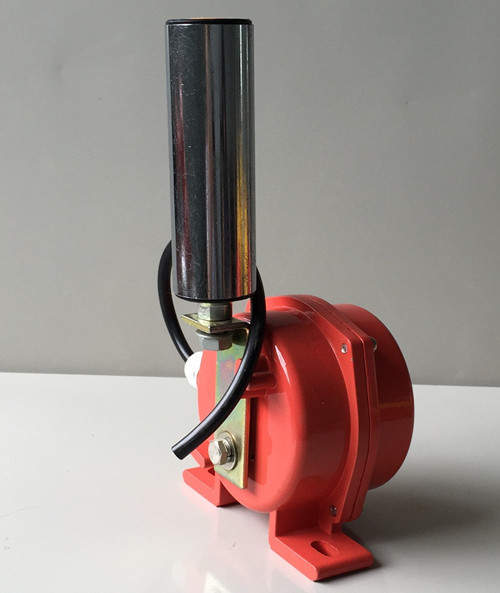

產品名稱：山東SAT8-7BX112跑偏開關

產品型號：SAT8-7BX112

所屬類別：兩級跑偏開關 > 跑偏開關

發布時間：2018-05-31

已獲點擊：189





詳細說明



山東SAT8-7BX112跑偏開關概述：

跑偏開關是用于檢測輸送帶的跑偏量和扭曲程度，可防止輸送帶跑偏引起其邊緣損傷和物料灑落，實現自動報警和停機的一種保護裝置。輕度跑偏時發出報警信號，重度跑偏時延時動作，報警，自動停機。





山東SAT8-7BX112跑偏開關特點：

結構簡單實用、性能穩定可靠

防塵、防震、防潮

體積小、重量輕、壽命長

安裝方便，免維護

輸出信號既可與現場設備聯鎖使用，也可送達微機控制系統

電源適應性廣：24~380V



山東SAT8-7BX112跑偏開關安裝說明

1、兩級跑偏開關底座兩邊各有Ф12mm孔，在皮帶機旁角鐵架鉆Ф12mm孔，用M10×30mm螺絲緊固跑偏開關。

2、安裝跑偏開關應選擇輸送裝置易出現跑偏的位置處安裝，參考應用單位工藝要求，同時要考慮皮帶與擋輪的有效間距和推力，建議皮帶與檔輪間的安裝距離為120-160mm。

3、安裝距離：建議每50米安裝一對跑偏開關。

4、跑偏開關出廠時配有長度0.5米四芯橡套電纜，芯線上配有1、2、3、4線號，其中1、2為常開接點是一級報警信號，安裝說明 1、兩級跑偏開關底座兩邊各有Ф12mm孔，在皮帶機旁角鐵架鉆Ф12mm孔，用M10×30mm螺絲緊固跑偏開關。 2、安裝跑偏開關應選擇輸送裝置易出現跑偏的位置處安裝，參考應用單位工藝要求，同時要考慮皮帶與擋輪的有效間距和推力，建議皮帶與檔輪間的安裝距離為120-160mm。 3、安裝距離：建議每50米安裝一對跑偏開關。 4、跑偏開關出廠時配有長度0.5米四芯橡套電纜，芯線上配有1、2、3、4線號，其中1、2為常開接點是一級報警信號，3、4為常閉接點是二級停機信號。，3、4為常閉接點是二級停機信號。





兩級跑偏開關型號：

SAT8-7BX112、ELAP-20Y01

HFKPT-12-30、LDS-E-Z

KBW-220P、WHKL-II/220V



我公司專業生產接近開關、電感式傳感器、電容式傳感器、光電式傳感器、編碼器、霍爾傳感器、磁感應傳感器、各類光幕（光柵）、固態繼電器、礦用防爆電器和皮帶機保護系統等系列產品，輸送機在運行中，當皮帶跑偏且與開關立輥接觸時，立輥自轉，若跑偏量繼續加大，則擠壓立輥發生偏移。一級開關信號用于報警，如果將此信號與跑調整裝置相接，即可實現不停機狀態下的跑偏自動調整。二級兩級跑偏開關信號用于停機，將此信號接至控制線路中，即可實現重度跑偏狀態下的自動停機。當故障排除后，膠帶離開立輥正常運轉時，立輥可自動復位。，以及工業自動化綜合解決方案。歡迎廣大客戶來電咨詢！

， 兩級跑偏開關工作原理 兩級跑偏開關安裝在皮帶輸送機兩側、距離皮帶機首尾端部1~3m的地方。當皮帶跑偏時，皮帶邊緣壓向檔輪，迫使檔輪偏轉，使限位開關動作。為減少檔輪與皮帶的摩擦，檔輪的本體是由軸承制作的。 當發生輕微跑偏事故時（15°），兩級跑偏開關的第一組觸點動作，發出事故預告信號。 當發生嚴重跑偏事故時（30°），兩級跑偏開關的第二組觸點動作，可使輸送機自動停車。
