產品名稱：礦用跑偏開關HFKPTI-20-35

產品型號：HFKPTI-20-35

所屬類別：兩級跑偏開關 > 跑偏開關

發布時間：2018-05-28

已獲點擊：192

詳細說明

礦用跑偏開關HFKPTI-20-35 跑偏開關價格

兩級跑開關主要用于檢測帶式輸送運行中的跑偏現象，兩級跑偏開關通用的安裝設計可使跑偏檢測裝置隨意安裝在輸送機縱梁頂部或底部位置；封閉、防腐、堅固的鑄鋁外殼。防護標準IP65，可在惡劣環境長期工作；兩級跑偏開關不需要在拆除動作桿下，即可拆掉蓋板進行維修；進口動作桿軸承，可長時在轉速4000轉/分下運作；動作角度12°時報警觸點動作，動作角度30°時，即為停機信號輸出。，按膠帶實際跑偏量輸出報警或停機信號，可有效的防止膠帶跑偏開關而產生的事故，是一種保護裝置。

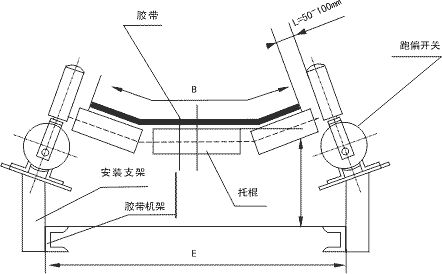

安裝與接線

1.跑偏開關應安裝在膠帶兩側，其位置應使立棍與膠帶帶邊平面垂直，且應保證帶邊位于立棍高度的1/4—1/3處為宜。

2.立棍與膠帶邊距離一般應在膠帶自然跑偏量加50~100mm為宜。

3.跑偏開關成對安裝在頭，尾、中間三個位置，一般長度為100米的膠帶安裝三對為宜。

4.將安裝支架用電焊或螺栓固定在膠帶機的機架上后，用螺栓將跑偏開個房緊固在安裝支架上即可。

主要用途

本系列跑偏開關通過檢測膠帶機的跑偏狀態發出信號，實現膠帶機的自動報警和停機， 兩級跑偏開關安裝和調整 1.跑偏開關設在輸送帶兩側，立輥應與輸送帶邊平面垂直，并使輸送帶兩邊位于立輥高度1/3處。 2.跑偏開關立輥與輸送帶正常位置的間距宜為50～100mm。 3.跑偏開關數量應根據輸送機長度、類型及布置情況進行確定。兩級跑偏開關一般應在輸送機頭部、尾部、凸弧段、凹弧段和在輸送機中間位置進行設置。（注：當輸送機較長時，在輸送機中間位置可每隔30～35米設1對） 4.跑偏開關應通過安裝支架與輸送機中間架連接，開關支架應在輸送機安裝完成后與輸送機機架焊接，跑偏開關與跑偏開關支架用螺栓固定。，是一種保護裝置。HFKPTI系列跑偏開關：HFKPTI-12-30，HFKPTI-10-45，HFKPTI-20-35

主要技術指標

1接點容量≤AC380V ≤3A

2.絕緣電壓AC1000V 歷時一分鐘

3.使用壽命開關可靠動作10萬次

型號

作用力

觸點數量

開關動作角度

常開

常閉

一級

二級

極級角

HFKPT-I-12-30

20~70N

2

2

12°

30°

70°

HFKPT-I-10-45

20~70N

2

2

10°

45°

70°

HFKPT-I-20-35

20~60N

2

2

20°

35°

75°

工作原理

HFKPTI系列兩級跑偏開關的工作過程是輸送機膠帶跑偏時，膠帶觸碰開關立棍，當立棍偏轉至I級動作角度時，I級開關動作，并輸出信號報警，如膠帶繼續跑偏使開關的立棍達到II級動作角度時，II機開關發出停機信號，輸送機在運行中，當皮帶跑偏且與開關立輥接觸時，立輥?zhàn)赞D(zhuǎn)，若跑偏量繼續加大，則擠壓立輥發生偏移。一級開關信號用于報警，如果將此信號與跑調整裝置相接，即可實現不停機狀態下的跑偏自動調整。二級兩級跑偏開關信號用于停機，將此信號接至控制線路中，即可實現重度跑偏狀態下的自動停機。當故障排除后，膠帶離開立輥正常運轉時，立輥可自動復位。，如將其接至控制線路中即可實現自動停機。
