KGE9A、GEJ70、GEJ、跑偏開關

XLPP-Ⅰ、XLPP-Ⅱ、XLPP-Ⅲ、JCPP-Ⅰ、JCPP-Ⅱ、KPT--10-45  PPN-10-45   跑偏開關KJT-PK  HFKPT1-12-30  、兩級跑偏開關

一   主要用途與適用范圍

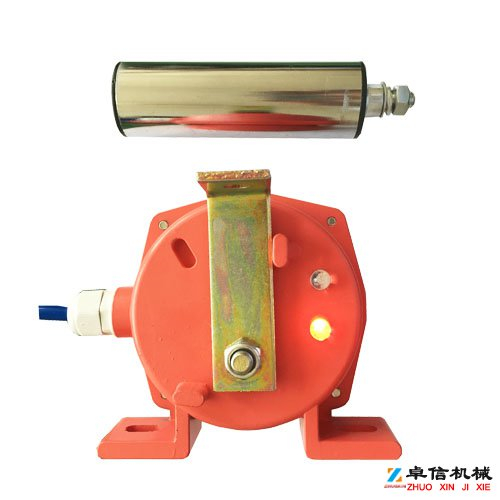

1 KGE9A型跑偏開關它安裝在皮帶運輸機的頭尾兩端，當皮帶與皮帶架的相對偏移大于某一設定值時,PROMOS控制器根據跑偏開關的輸出狀態可發出警報或停止皮帶運輸機的運行。

二、使用環境條件

    在下列環境條件下KGE9A型跑偏開關應能正常工作：

   －工作環境溫度：0～40℃；

        －平均相對濕度：不超過95％（25℃）；

－大氣壓力：（80～106）kPa；

        －有甲烷和煤塵爆炸性危險的礦井環境中；

    －無破壞絕緣的腐蝕性氣體的礦井中；



三、關聯設備為KDW10型礦用直流穩壓電源。(礦用隔爆兼本安型)



四、 結構特征與工作原理

    擺桿受皮帶的推力向左或右擺動,使開關板組件的干簧管逐次動作，跑偏開關的輸出狀態發生變化,PROMOS系統可根據其變化情況判定皮帶跑偏的程度，進而對皮帶運輸機進行預警或停止控制。

    如施加于擺桿上的力過大或作用力的方向偏移于擺桿的擺動方向時，擺桿中部的彈簧會發生變形以保護跑偏開關不會受到損壞。

五、  主要規格及技術參數

 －工作電壓：220V DC；

 －工作電流：3A；

       －擺桿有效擺動范圍：（左或右雙向）

  第一級跑偏  15??5?

  第二級跑偏  30??5?

－擺桿作用力：

第一級跑偏 20～50N

 第二級跑偏 50～80N

       －擺桿作用力的作用點：距擺桿端部100mm處

  －輸出：正常時，輸出電阻R＝4.7k??10％

 一級跑偏時，輸出電阻R＝29.3k??10％

  二級跑偏時，輸出電阻R＝8.97k??10％

 －擺桿最大擺角：擺桿的最大擺角≥70?

       －接線方式：通過專用四芯插接電纜，聲光報警器（又叫聲光警號）是一種用在危險場所，通過聲音和各種光來向人們發出示警信號的一種報警信號裝置。防爆聲光報警器適用于安裝在含有ⅡC級T6溫度組別的爆炸性氣體環境場所，還可使用于石油、化工等行業具有防爆要求的1區及2區防爆場所，也可以露天、室外使用。，非編碼型可以和國內外任何廠家的火災報警控制器配套使用。當生產現場發生事故或火災等緊急情況時，火災報警控制器送來的控制信號啟動聲光報警電路，發出聲和光報警信號，完成報警目的。也可同手動報警按鈕配合使用，達到簡單的聲、光報警目的。 設置安裝要求 1、每個防火分區的安全出口處應設置火災聲光警報器，其位置宜設在各樓層走道靠近樓梯出口處。 2、具有多個報警區域的保護對象，宜選用帶有語音提示的火災聲警報器，語音應同步。 3、同一建筑中設置多個火災聲警報器時， 應能同時啟動和停止所有火災聲警報器工作。，電纜長度不大于90m。        －重量  約3.5kg

六、 安裝與調試

    KGE9A型跑偏開關應安裝在皮帶運輸機架的兩側。

    具體尺寸由實際皮帶決定，安裝后，應使跑偏開關的擺桿擺角范圍大于二級跑偏的動作范圍以確保二級跑偏能正常工作

當擺桿未受力時，輸出電阻應為4.7kΩ，當擺桿受力且偏轉15??5?時，輸出電阻為29.3k??10％，此時為一級跑偏狀態，非編碼型可以和國內外任何廠家的火災報警控制器配套使用。當生產現場發生事故或火災等緊急情況時，火災報警控制器送來的控制信號啟動聲光報警電路，發出聲和光報警信號，完成報警目的。也可同手動報警按鈕配合使用，達到簡單的聲、光報警目的。 設置安裝要求 1、每個防火分區的安全出口處應設置火災聲光警報器，其位置宜設在各樓層走道靠近樓梯出口處。 2、具有多個報警區域的保護對象，宜選用帶有語音提示的火災聲警報器，語音應同步。 3、同一建筑中設置多個火災聲警報器時， 應能同時啟動和停止所有火災聲警報器工作。，當擺桿的偏轉角度約30??5?時，跑偏開關輸出為8.97k??10％，為二級跑偏狀態。

七、  保養與維護

    跑偏開關長期在井下工作，如擺桿不能準確地回復到中心位置，是因?yàn)楸３謹[桿復位的彈簧疲勞所致，更換彈簧即可復原。

八、適用范圍

兩級跑偏開關用于常規皮帶輸送機：地下、索道支撐皮帶輸送機：輪船裝卸系統；堆垛/取料輸送機；傾斜和梭式輸送機；起重機、挖掘機，安裝方法編輯 聲光報警器由探測器與報警控制主機構成，廣泛應用于石油、燃?xì)?、化工、油?kù)等存在有毒氣體的石油化工行業，用以檢測室內外危險場所的泄漏情況，是保證生產和人身安全的重要儀器。當被測場所存在有毒氣體時，探測器將氣信號轉換成電壓信號或電流信號傳送到報警儀表，儀器顯示出有毒氣體爆炸下限的百分比濃度值。當有毒氣體濃度超過報警設定值時發生聲光報警信號提示，值班人員及時采取安全措施，避免燃爆事故發生。，起重臂限位：裙邊給料機/輸送機：重型極限開關檢測膠帶的跑偏量，是實現膠帶機控制的自動報警和停機的保護裝置。廣泛用于冶金、煤炭、水泥建材、采礦、電力、港埠、冶金、化工等領域的各種帶式輸送設備。
