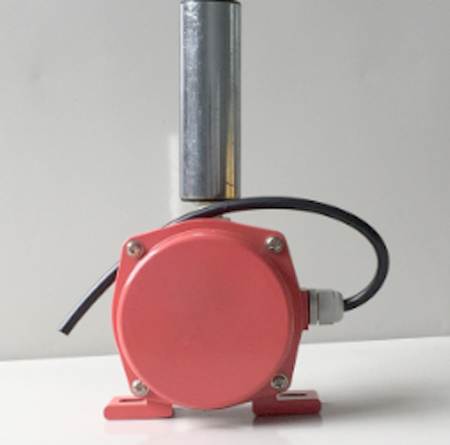

WHKP-I，兩級跑偏開關，皮帶機防偏開關

型號：

WHKP-I、XTD-PK、XT-PK

WHKP-I跑偏開關是用于檢測輸送帶的跑偏量和扭曲程度，可防止輸送帶跑偏引起其邊緣損傷和物料灑落，實現自動報警和停機的一種保護裝置。

結構特點：

通用的安裝設計可使跑偏檢測裝置隨意安裝在輸送機縱梁頂部或底部位置；封閉、防腐、堅固的鑄鋁外殼。防護標準IP65，可在惡劣環境長期工作；不需要在拆除動作桿下，即可拆掉蓋板進行維修；進口動作桿軸承，安裝注意事項編輯 (1)報警器探頭主要是接觸燃燒氣體傳感器的檢測元件，由鉑絲線圈上包氧化鋁和黏合劑組成球狀，其外表面附有鉑、鈀等稀有金屬。因此，在安裝時一定要小心，避免摔壞探頭。聲光報警至少發聲設備，沒有探頭。 (2)報警器的安裝高度一般應在180cm以上，以便于維修人員進行日常維護。 (3)報警器是安全儀表，有聲、光顯示功能，應安裝在工作人員易看到和易聽到的地方，以便及時消除隱患。 (4)報警器的周圍不能有對儀表工作有影響的強電磁場(如大功率電機、變壓器)。 (5)被測氣體的密度不同，室內探頭的安裝位置也應不同。被測氣體密度小于空氣密度時，探頭應安裝在距屋頂30cm外，方向向下；反之，探頭應安裝在距地面30cm處，方向向上。，可長時在轉速4000轉/分下運作；動作角度12°時報警觸點動作，動作角度30°時，即為停機信號輸出。

使用與安裝：

防偏開關可固定在輸送機縱梁頂部或底部，動作桿距皮帶邊緣約25mm。通常安裝在皮帶兩側距頭部或尾部0.3-2米的地方。當皮帶跑偏時，迫使動作桿偏離，觸動報警開關。如果繼續偏離，觸動別一組開關，輸送機就會保護性停機。

技術參數：

開關觸點容量：AC 380V 10A

外殼：鑄鋁防水，防腐

防護等級：IP67

動作角度：一級12° 報警信號，二級30° 停機信號；

作用力3

應用范圍：

常規皮帶輸送機

地下、索道支撐皮帶輸送機

輪船裝卸系統

堆垛、取料輸送機

傾斜和梭式輸送機

起重機/挖掘機起重臂限位

裙邊給料機/輸送機

重開極限開關

特殊選件：

不銹鋼蓋板螺絲

不銹鋼動作桿及不銹鋼立輥

可選配安裝支架

可增加開關觸點個數
