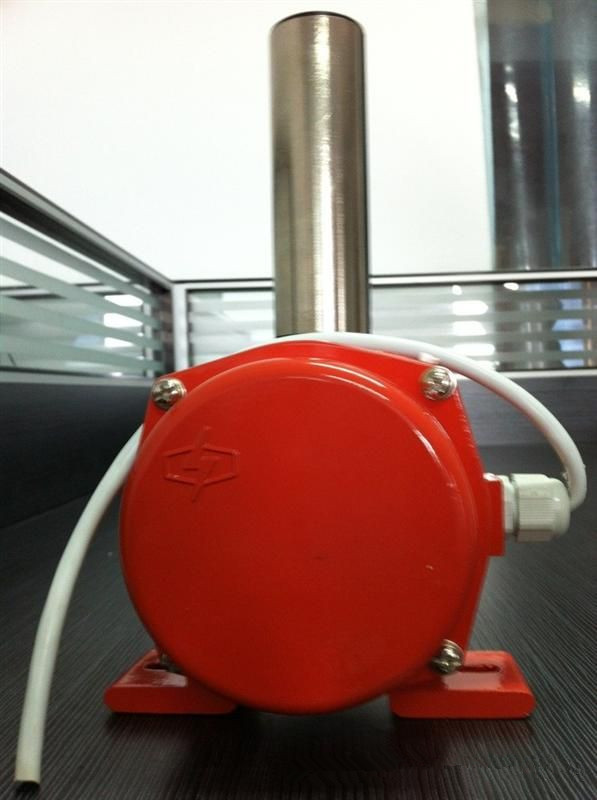

產品名稱：JPC-3A兩級跑偏開關安裝方式

產品型號：JPC-3A

所屬類別：兩級跑偏開關 > 跑偏開關

發布時間：2017-04-09

已獲點擊：294

詳細說明

膠帶跑偏檢測器JPC-3A，DDP-LJ2兩級跑偏開關適用于皮帶輸送機，能使皮帶輸送機在皮帶跑偏將導致嚴重掛邊磨損甚至發生撕裂事故前就發出報警信號以及進一步的自動停車。 能及時有效的保護設備安全、避免事故擴大化，達到保障生產、保護設備的目的。另外由于信號可發送至控制系統，方便實現工廠自動化控制，因此又可達到減員增效，集中控制，利于生產與調度的目的。，品牌：TUERKE/湖北卓信，電壓：220V,380V 電流：2A、3A、4A、5A、6A、7A、8A、9A、10A、11A、12A、13A、14A、15A......

皮帶機跑偏開關JPC-3A產品特點

皮帶機跑偏開關JPC-3A采用優質鋁合金壓鑄而成，強度高、重量輕、耐腐蝕。本產品采用全封閉結構，防雨、防塵，適合露天安裝。

皮帶機跑偏開關JPC-3A設有跑偏后的顯示裝置， 兩級跑偏開關安裝和調整 1.跑偏開關設在輸送帶兩側，立輥應與輸送帶邊平面垂直，并使輸送帶兩邊位于立輥高度1/3處。 2.跑偏開關立輥與輸送帶正常位置的間距宜為50～100mm。 3.跑偏開關數量應根據輸送機長度、類型及布置情況進行確定。兩級跑偏開關一般應在輸送機頭部、尾部、凸弧段、凹弧段和在輸送機中間位置進行設置。（注：當輸送機較長時，在輸送機中間位置可每隔30～35米設1對） 4.跑偏開關應通過安裝支架與輸送機中間架連接，開關支架應在輸送機安裝完成后與輸送機機架焊接，跑偏開關與跑偏開關支架用螺栓固定。，為尋找輸送機故障提供方便。本產品當膠帶跑偏使立輥偏轉角≥20o時即發警報信號，如繼續跑偏，使立輥偏轉≥35o時即發送停車信號。

皮帶機跑偏開關JPC-3A技術參數：

1、觸點容量：AC 380 V，安裝說明 1、兩級跑偏開關底座兩邊各有Ф12mm孔，在皮帶機旁角鐵架鉆Ф12mm孔，用M10×30mm螺絲緊固跑偏開關。 2、安裝跑偏開關應選擇輸送裝置易出現跑偏的位置處安裝，參考應用單位工藝要求，同時要考慮皮帶與擋輪的有效間距和推力，建議皮帶與檔輪間的安裝距離為120-160mm。 3、安裝距離：建議每50米安裝一對跑偏開關。 4、跑偏開關出廠時配有長度0.5米四芯橡套電纜，芯線上配有1、2、3、4線號，其中1、2為常開接點是一級報警信號，3、4為常閉接點是二級停機信號。，5A

2、報警角：±20°

3、停車角：≥35°；

4、使用環境：海撥高度低于2000米

5、環境溫度：－35℃～＋50℃

6、相對濕度：不大于95%

7、大氣壓力：80-100KPa；

8、防護等級：IP67。

膠帶跑偏檢測器JPC-3A概述

膠帶跑偏檢測器，主要使用在帶式輸送機上對膠帶運行進行檢測，當膠帶發生跑偏時，自動發出報警及停車信號，避免事故的發生。本公司綜合同類產品的優點開發出JPC-3A型跑偏檢測器，以其性能可靠、安裝簡單、維修方便等優點，深受用戶好評。
