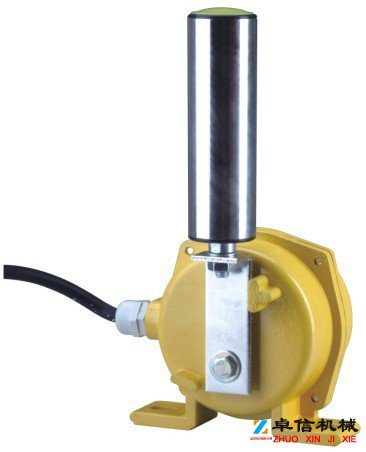

防爆跑偏開關HFKPT2-12-30

防爆跑偏開關HFKPT2-12-30采用鋁鋅壓鑄材質鑄造，結構簡單實用、性能穩定可靠，具有防爆、防塵、防震、防潮的特點，且安裝方便，免維護，使用壽命長，廣泛用于礦山、冶金、電力、煤巖、鋼鐵、石油、化工等行業。

防爆跑偏開關HFKPT2-12-30用途



兩極跑偏開關用于輸送機膠帶跑偏的檢測，聲光報警器（又叫聲光警號）是一種用在危險場所，通過聲音和各種光來向人們發出示警信號的一種報警信號裝置。防爆聲光報警器適用于安裝在含有ⅡC級T6溫度組別的爆炸性氣體環境場所，還可使用于石油、化工等行業具有防爆要求的1區及2區防爆場所，也可以露天、室外使用。，防止由于膠帶跑偏而造成物料溢出等故障；本機廣泛應用礦山、電力及化工等行業的運輸系統中。



技術參數



1、使用環境條件



a.環境溫度 -30℃～ +50℃



b.相對濕度 不大于85



2、主要參數見下表



結構特點



型號



參數



動作角度



根限角度



觸點數量



觸點容量



復位方式



可靠性



重量





二級



常開



常閉



 HFKPT2-12-30



12?



30?



70?



2



2



AC 380V



自動



>106次



3.5



 HFKPT2-10-45



10?



45?



70?



2



2



AC 380V



自動



>106次



3.5



 HFKPT2-20-35



20?



35?



70?



2



2



AC 380V



自動



>106次



3.5



1、本機采用鋁合金壓鑄殼體、強度高、重量輕；



2、外殼防護等級達IP65,可在惡劣環境中長期工作；



3、機內采用進口行程開關，觸點容量大、動作靈敏、可靠；



工作原理



運行中的膠帶發生跑偏時，膠帶邊緣帶動立輥旋轉并擠壓立輥使之傾料。若立輥傾大于動作角度時，安裝方法編輯 聲光報警器由探測器與報警控制主機構成，廣泛應用于石油、燃氣、化工、油庫等存在有毒氣體的石油化工行業，用以檢測室內外危險場所的泄漏情況，是保證生產和人身安全的重要儀器。當被測場所存在有毒氣體時，探測器將氣信號轉換成電壓信號或電流信號傳送到報警儀表，儀器顯示出有毒氣體爆炸下限的百分比濃度值。當有毒氣體濃度超過報警設定值時發生聲光報警信號提示，值班人員及時采取安全措施，避免燃爆事故發生。，立即發出一組開關信號；



如立輥繼續傾斜大于二級動作角度時，則輸出另一組開關信號。兩組開關信號可分別用于告警或停機。膠帶機恢復正常運行后，立輥自動復位。



安裝說明



1、兩級跑偏開關底座兩邊各有Ф12mm孔，在皮帶機旁角鐵架鉆Ф12mm孔，用M10×30mm螺絲緊固跑偏開關。



2、安裝跑偏開關應選擇輸送裝置易出現跑偏的位置處安裝，聲光報警器（又叫聲光警號）是一種用在危險場所，通過聲音和各種光來向人們發出示警信號的一種報警信號裝置。防爆聲光報警器適用于安裝在含有ⅡC級T6溫度組別的爆炸性氣體環境場所，還可使用于石油、化工等行業具有防爆要求的1區及2區防爆場所，也可以露天、室外使用。，參考應用單位工藝要求，安裝方法編輯 聲光報警器由探測器與報警控制主機構成，廣泛應用于石油、燃氣、化工、油庫等存在有毒氣體的石油化工行業，用以檢測室內外危險場所的泄漏情況，是保證生產和人身安全的重要儀器。當被測場所存在有毒氣體時，探測器將氣信號轉換成電壓信號或電流信號傳送到報警儀表，儀器顯示出有毒氣體爆炸下限的百分比濃度值。當有毒氣體濃度超過報警設定值時發生聲光報警信號提示，值班人員及時采取安全措施，避免燃爆事故發生。，同時要考慮皮帶與擋輪的間距和推力，建議皮帶與檔輪間的安裝距離為120-160mm（詳見安裝示意圖）。



3、安裝距離：建議每50米安裝一對跑偏開關。



4、跑偏開關出廠時配有長度0.5米四芯橡套電纜，芯線上配有1、2、3、4線號，其中1、2為常開接點是警示信號，3、4為常閉接點是二級停機信號。



注意事項



1、跑偏開關檔輪與皮帶保持垂直。



2、建議跑偏開關擋輪與皮帶邊緣距離保持120-160mm。



3、跑偏開關底座固定牢固。
