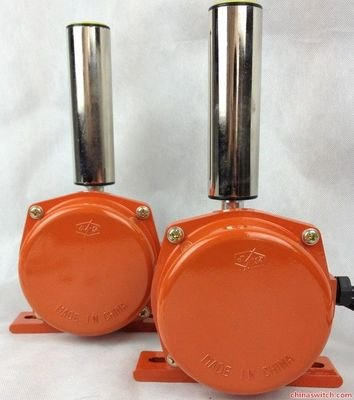

防爆型GZJ45跑偏傳感器配支架

防爆型GZJ45跑偏傳感器配支架適用于具有性混合氣體甲烷的危險場所以及露天煤礦、選煤廠等工作場所，作為礦用帶式輸送機保護裝置的配套檢測之用。對膠帶輸送機的輸送帶的跑偏情況進行監控，當膠帶輸送機的輸送帶跑偏時，傳感器輸出低電平信號，保護裝置經過延時，聲光報警器（又叫聲光警號）是一種用在危險場所，通過聲音和各種光來向人們發出示警信號的一種報警信號裝置。防爆聲光報警器適用于安裝在含有ⅡC級T6溫度組別的爆炸性氣體環境場所，還可使用于石油、化工等行業具有防爆要求的1區及2區防爆場所，也可以露天、室外使用。，切斷輸送機控制電源，實現跑偏保護，傳感器安裝數量不限，聲光報警器（又叫聲光警號）是一種用在危險場所，通過聲音和各種光來向人們發出示警信號的一種報警信號裝置。防爆聲光報警器適用于安裝在含有ⅡC級T6溫度組別的爆炸性氣體環境場所，還可使用于石油、化工等行業具有防爆要求的1區及2區防爆場所，也可以露天、室外使用。，并且均為并聯連接。

跑偏傳感器適用于具有性混合氣體甲烷的危險場所以及露天煤礦、選煤廠等工作場所，作為礦用帶式輸送機保護裝置的配套檢測之用。對膠帶輸送機的輸送帶的跑偏情況進行監控，當膠帶輸送機的輸送帶跑偏時，傳感器輸出低電平信號，保護裝置經過延時，切斷輸送機控制電源，實現跑偏保護，非編碼型可以和國內外任何廠家的火災報警控制器配套使用。當生產現場發生事故或火災等緊急情況時，火災報警控制器送來的控制信號啟動聲光報警電路，發出聲和光報警信號，完成報警目的。也可同手動報警按鈕配合使用，達到簡單的聲、光報警目的。 設置安裝要求 1、每個防火分區的安全出口處應設置火災聲光警報器，其位置宜設在各樓層走道靠近樓梯出口處。 2、具有多個報警區域的保護對象，宜選用帶有語音提示的火災聲警報器，語音應同步。 3、同一建筑中設置多個火災聲警報器時， 應能同時啟動和停止所有火災聲警報器工作。，傳感器安裝數量不限，并且均為并聯連接。



工作原理



傳感器安裝在皮帶兩邊的支架上，正常時皮帶不接觸跑偏觸桿，傳感器的兩接線端子不接通；



當皮帶跑偏接觸到跑偏觸桿并推動觸桿偏離正常位置30?&plun;3?時，傳感器的兩接線端子接通。



防爆型式跑偏傳感器



礦用本質型，防爆標志&lquo;ExibI&rquo;；



外形尺寸：350mm×165mm×65mm；質量：3kg；



動作角度 30&plun;3?



觸桿的動作力：20～100N；



復位角度15?



探桿轉動的極限角度不小于70?；



接觸電阻



閉合接點的接觸電阻不大于0.1Ω,振動、沖擊和壽命試驗后不大于0.2Ω；



適用于煤礦有瓦斯、煤塵危險的環境。本設備用于皮帶輸送設備機械及設備的跑偏檢測式輸送機膠帶跑偏檢測和保護，體積小、重量輕、密封性能好、維護方便；觸點動作后還留有較大的探桿轉動緩沖角，安裝方法編輯 聲光報警器由探測器與報警控制主機構成，廣泛應用于石油、燃?xì)?、化工、油庫等存在有毒氣體的石油化工行業，用以檢測室內外危險場所的泄漏情況，是保證生產和人身安全的重要儀器。當被測場所存在有毒氣體時，探測器將氣信號轉換成電壓信號或電流信號傳送到報警儀表，儀器顯示出有毒氣體爆炸下限的百分比濃度值。當有毒氣體濃度超過報警設定值時發生聲光報警信號提示，值班人員及時采取安全措施，避免燃爆事故發生。，使其本身不易損壞；探桿上裝有滾動護套，避免探桿和膠帶間摩擦。

安裝和調整



1.跑偏開關設在輸送帶兩側，立輥應與輸送帶邊平面垂直，并使輸送帶兩邊位于立輥高度1/3處。



2.跑偏開關立輥與輸送帶正常位置的間距宜為50～100mm。



3.跑偏開關數量應根據輸送機長度、類型及布置情況進行確定。一般應在輸送機頭部、尾部、凸弧段、凹弧段和在輸送機中間位置進行設置。（注：當輸送機較長時，在輸送機中間位置可每隔30～35米設1對）



4.跑偏開關應通過安裝支架與輸送機中間架連接，開關支架應在輸送機安裝完成后與輸送機機架，跑偏開關與跑偏開關支架用螺栓固定。
