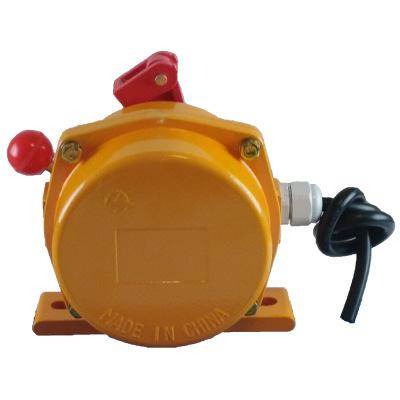

跑偏開關JPNS-II、 JPNS-I

JPNS型非接觸式膠帶跑偏開關屬機電融合一體的新技術產品。對于皮帶輸送機、拉鏈機、刮板機、提升機及其它傳動機械出現的跑偏、錯位等故障時，聲光報警器（又叫聲光警號）是一種用在危險場所，通過聲音和各種光來向人們發出示警信號的一種報警信號裝置。防爆聲光報警器適用于安裝在含有ⅡC級T6溫度組別的爆炸性氣體環境場所，還可使用于石油、化工等行業具有防爆要求的1區及2區防爆場所，也可以露天、室外使用。，能及時向微機控制系統發送報警信號或直接停機，有效的保護設備和人身安全、避免事故擴大化，達到保障生產、保護設備的目的。另外由于信號可發送至微機控制系統，方便實現工廠自動化控制，因此又可達到減員增效，聲光報警器（又叫聲光警號）是一種用在危險場所，通過聲音和各種光來向人們發出示警信號的一種報警信號裝置。防爆聲光報警器適用于安裝在含有ⅡC級T6溫度組別的爆炸性氣體環境場所，還可使用于石油、化工等行業具有防爆要求的1區及2區防爆場所，也可以露天、室外使用。，集中控制，利于生產與調度的目的。



用途

廣泛應用于鋼鐵、電力、化工、水泥、煤炭、冶金、建材、礦山、港口碼頭、糧食倉庫等各類使用輸送設備的行業。



工作原理

JPNS型非接觸式跑偏開關安裝在提升機上下左右壁板側、檢測膠帶跑偏感應式跑偏開關。機械部分有檢測擋輪。安裝時擋輪離膠帶有一定的距離，距離可調整（由用戶自定，一般以不摩擦到擋輪為準）

當發生跑偏時膠帶向外的推力摩擦到擋輪，安裝方法編輯 聲光報警器由探測器與報警控制主機構成，廣泛應用于石油、燃?xì)?、化工、油庫等存在有毒氣體的石油化工行業，用以檢測室內外危險場所的泄漏情況，是保證生產和人身安全的重要儀器。當被測場所存在有毒氣體時，探測器將氣信號轉換成電壓信號或電流信號傳送到報警儀表，儀器顯示出有毒氣體爆炸下限的百分比濃度值。當有毒氣體濃度超過報警設定值時發生聲光報警信號提示，值班人員及時采取安全措施，避免燃爆事故發生。，擋輪傳輸?shù)秸{(diào)節杠，由調節杠帶動傳感器使繼電器動作切斷設備。



技術參數

工作電壓：220VAC±15%

負載電流：≤5A

絕緣電阻：＞500MΩ

輸出信號：開關量信號

環境溫度：-20℃~+60℃

環境濕度：＜90%

重    量：2Kg

防護等級：IP67

復位方式：自動復位

響應時間：＜2mS

控制觸點容量：220V/5A

動作力：50±10N

安裝說明



1、JPNS-II 型非接觸式膠帶跑偏開關安裝時在機壁板上各打 4 個 Φ10mm 的螺絲孔緊固跑偏開關。

2、安裝跑偏開關應選擇膠帶易跑偏處，參考應用單位工藝要求，同時要考慮皮帶與擋輪有效間距和推力，建議皮帶與擋輪的安裝距離為 30mm，此距離可以根據實際情況進行調整。

3、感應開關的調整：出廠時的機械推力在 4Kg 以上（膠帶跑偏時向外的推力摩擦擋輪），非編碼型可以和國內外任何廠家的火災報警控制器配套使用。當生產現場發生事故或火災等緊急情況時，火災報警控制器送來的控制信號啟動聲光報警電路，發出聲和光報警信號，完成報警目的。也可同手動報警按鈕配合使用，達到簡單的聲、光報警目的。 設置安裝要求 1、每個防火分區的安全出口處應設置火災聲光警報器，其位置宜設在各樓層走道靠近樓梯出口處。 2、具有多個報警區域的保護對象，宜選用帶有語音提示的火災聲警報器，語音應同步。 3、同一建筑中設置多個火災聲警報器時， 應能同時啟動和停止所有火災聲警報器工作。，當需要更大的推力時可把傳感器向感應片方向調整。

4、通過調整“調節杠”與傳感器的距離，可以調整擋輪與皮帶之間的距離。適用于各種規格的膠帶提升機。

跑偏開關 JPNS-II、 JPNS-I
