產品名稱：BKPT1,PXA-34K兩級跑偏開關

產品型號：BKPT1,PXA-34K、ROS-2D-3-NP

所屬類別：兩級跑偏開關 > 跑偏開關

詳細說明

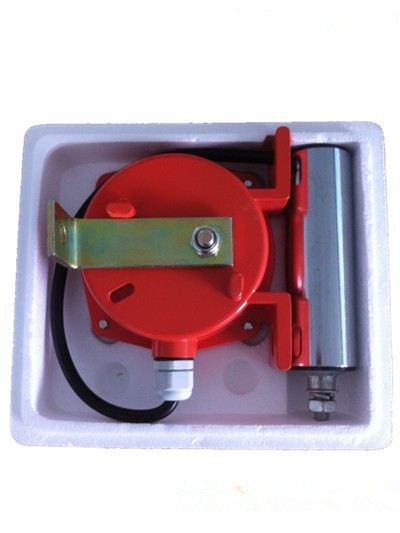

BKPT1,PXA-34K兩級跑偏開關

BKPT1,PXA-34K、ROS-2D-3-NP兩極跑偏開關

    跑偏開關用于檢測膠帶機的跑偏量和扭曲程度。可防止皮帶邊緣的損傷和因為膠帶的跑偏而引起的物料散落。是實現自動報警和停機的一種保護裝置。行程開關適用于交流50-60hz;110-380V,電流1-10A的控制線路中，本系列跑偏開關具有兩級動作功能。一級動作用于報警，二級動作用于自動停機。膠帶機在運行中，當膠帶跑偏且與本開關立輥接觸時，立輥自轉，若跑偏量繼續加大，則擠壓立輥發生偏移。 當立輥偏轉角度超過12°時，一級開關動作，輸出（報警信號）。 當立輥偏轉角度超過30°時，二級開關動作，輸出（停機信號）。 一級開關信號用于報警，如果將此信號與跑調整裝置相接，即可實現不停機狀態下的跑偏自動調整。 二級開關信號用于停機，將此信號接至控制線路中，即可實現重度跑偏狀態下的自動停機。 當故障排除后，膠帶離開立輥正常運轉時，立輥可自動復位。 兩級跑偏開關為了適應戶外條件下長期使用，本產品均采用整體密封，內部金屬零件進行鍍鋅純化處理，外部零件除殼體外均做多層光亮鍍鉻，殼體為鑄鋁制造，表面采用靜電噴涂技術處理，適宜在惡劣環境下使用。 兩級跑偏開關采用鋁合金精密壓鑄殼體、強度高、重量輕； 外殼防護等級達IP65, 密封性好，防水、防塵，可在惡劣環境中長期工作； 觸點容量大、動作靈敏、可靠， 兩級跑偏開關工作原理 兩級跑偏開關安裝在皮帶輸送機兩側、距離皮帶機首尾端部1~3m的地方。當皮帶跑偏時，皮帶邊緣壓向檔輪，迫使檔輪偏轉，使限位開關動作。為減少檔輪與皮帶的摩擦，檔輪的本體是由軸承制作的。 當發生輕微跑偏事故時（15°），兩級跑偏開關的第一組觸點動作，發出事故預告信號。 當發生嚴重跑偏事故時（30°），兩級跑偏開關的第二組觸點動作，可使輸送機自動停車。，作為限制機床自動控制、限制運動機構動作或自動化程序控制之用。

結構特性：

采用鋁合金精密壓鑄殼體，安裝說明 1、兩級跑偏開關底座兩邊各有Ф12mm孔，在皮帶機旁角鐵架鉆Ф12mm孔，用M10×30mm螺絲緊固跑偏開關。 2、安裝跑偏開關應選擇輸送裝置易出現跑偏的位置處安裝，參考應用單位工藝要求，同時要考慮皮帶與擋輪的有效間距和推力，建議皮帶與檔輪間的安裝距離為120-160mm。 3、安裝距離：建議每50米安裝一對跑偏開關。 4、跑偏開關出廠時配有長度0.5米四芯橡套電纜，芯線上配有1、2、3、4線號，其中1、2為常開接點是一級報警信號，3、4為常閉接點是二級停機信號。，強度高、重量輕
開關采用進口的行程開關，觸點容量大、動作靈敏，使用壽命長。
密封性好，具有防塵、防震、防腐等優點
外殼防護等級達IP67，可在惡劣的環境中長期工作。

技術指標：

環境溫度：-30℃ -- +70℃；

相對濕度：不大于85%

一級動作角度為12°（15°）；

二級動作角度30°（35°）；極限角度70°
觸點數量及容量：2組常開；2組常閉；

5A/AC 380V
防護等級：IP7
復位方式：自動復位
可靠性>1000000次
