跑偏開關

主頁 > 產品中心 > 跑偏開關 >

產品介紹

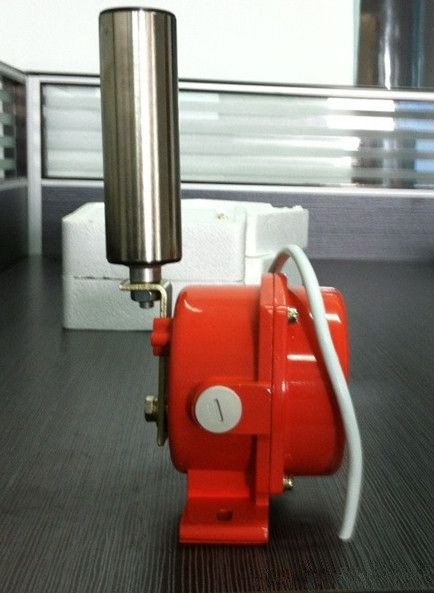

產品名稱：兩級跑偏開關GHLS-12-30、GHLS-10-45

產品型號：GHLS-12-30、GHLS-10-45

所屬類別：兩級跑偏開關

發布時間：2014-05-26

已獲點擊：354

品牌/商標：卓信

企業類型：制造商

新舊程度：全新





詳細說明



兩級跑偏開關GHLS-12-30、GHLS-10-45

GHLS-12-30、GHLS-10-45、GHPK-20-35兩級跑偏開關

一、概述：

   用于輸送機膠帶跑偏的檢測， 兩級跑偏開關工作原理 兩級跑偏開關安裝在皮帶輸送機兩側、距離皮帶機首尾端部1~3m的地方。當皮帶跑偏時，皮帶邊緣壓向檔輪，迫使檔輪偏轉，使限位開關動作。為減少檔輪與皮帶的摩擦，檔輪的本體是由軸承制作的。 當發生輕微跑偏事故時（15°），兩級跑偏開關的第一組觸點動作，發出事故預告信號。 當發生嚴重跑偏事故時（30°），兩級跑偏開關的第二組觸點動作，可使輸送機自動停車。，防止由于膠帶跑偏而造成物料溢出等故障；

   本機廣泛應用礦山、電力及化工等行業的運輸系統中。

二、型號含義

   GH-單位代號

 PK-產品代號

   口-產品代號

   口-單位代號

三、技術參數

1、使用環境條件

   a.環境溫度 -30℃～ +50℃

   b.相對濕度 不大于85%

2、主要參數見下表

型號\參數



動作角度



根限角度



觸點數量



觸點容量



復位方式



可靠性



復位方式


一級   二級   常開   常閉

GHLS-12-30



12o

  30o

70o



2



2



AC 380V 5A



自動



>106次



3.5



GHLS-10-45



10o

  45o

70o



2



2



AC 380V 5A



自動



>106次



3.5


GHPK-20-35   20o    35o    70o     2   2   AC 380V 5A   自動   >106次   3.5



四、結構特點

  1、本機采用鋁合金精密壓鑄殼體、強度高、重量輕；

  2、外殼防護等級達IP65,可在惡劣環境中長期工作；

  3、機內采用進口行程開關，觸點容量大、動作靈敏、可靠；

五、工作原理

    當運行中的膠帶發生跑偏時，膠帶邊緣帶動立輥旋轉并擠壓立輥使之傾料。若立輥傾大于一級動作角度時，跑偏開關（Belt Sway Switches）又稱防偏開關。兩級跑偏開關用于檢測帶式輸送機運行中的跑偏現象，按皮帶實際跑偏量輸出報警或停機信號，可有效的防止由皮帶跑偏而產生的事故。 　　跑偏開關起帶式輸送現場的保護作用，因此必須達到指定的IP防護等級。 兩級跑偏開關分兩個位置檢測輸送機皮帶的跑偏程度和扭曲程度。根據皮帶的跑偏程度和扭曲程度，實現自動報警和停機，避免昂貴的輸送皮帶受損壞及因皮帶扭曲造成的物料散落等事故。此開關安裝方便，運行可靠，是帶式輸送機必備的保護裝置之一。，立即發出一組開關信號；如立輥繼續傾斜大于二級動作角度時，則輸出另一組開關信號。兩組開關信號可分別用于告警或停機。

  膠帶機恢復正常運行后，立輥?zhàn)詣?dòng)復位。

六、安裝調整

   1、將跑偏開關固定在支架上，然后安裝在膠帶機架上；

   2、立輥軸線與膠帶平面相垂直，立輥與膠帶邊緣距離為L=50-100mm；

  3、膠帶位于立輥下端1/3處；

  4、每100m膠帶可安裝跑偏開關3對(6臺)

　兩級跑偏開關GHLS-12-30、GHLS-10-45

，兩級跑偏開關適用范圍 　　兩級跑偏開關用于常規皮帶輸送機：地下、索道支撐皮帶輸送機：輪船裝卸系統；堆垛/取料輸送機；傾斜和梭式輸送機；起重機、挖掘機，起重臂限位：裙邊給料機/輸送機：重型極限開關檢測膠帶的跑偏量，是實現膠帶機控制的自動報警和停機的保護裝置。兩級跑偏開關廣泛用于冶金、煤炭、水泥建材、采礦、電力、港埠、冶金、化工等領域的各種帶式輸送設備。
