跑偏開關

主頁 > 產品中心 > 跑偏開關 >

產品介紹

產地類別 國產

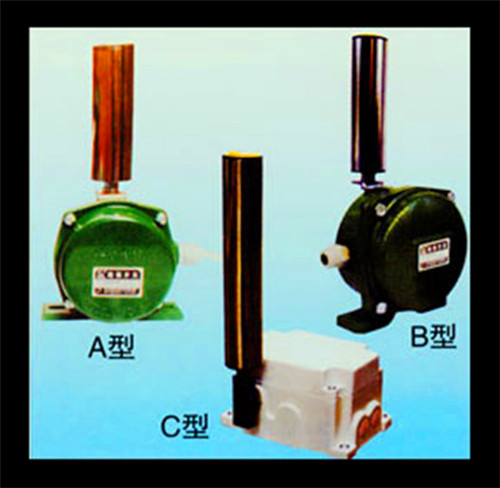

跑偏開關不銹鋼立輥HQXT-18防爆型當運行中的膠帶發生跑偏時，膠帶邊緣帶支立輥旋轉并擠壓立輥使之傾斜．若立輥傾斜大干動作角度時，立即發出一組開關信號．如立輥繼續傾斜大于二級動作角度時則輸出另一組開關信號，兩組開關信號可分別用于告警或停機．膠帶機恢復正常運行后．立輥?zhàn)詣?dòng)復位。



【詳細說明】



應用范圍：

●常規皮帶機 地下、索道支撐皮帶輸送機
●輪船裝卸系統 堆垛/取料輸送機
●傾斜和梭式輸送機 起重機/挖掘機起重臂限位
●裙邊給料機/輸送機 重型極限開關

四川卓信牌跑偏開關不銹鋼立輥HQXT-18防爆型

卓信牌跑偏開關不銹鋼立輥HQXT-18防爆型

濟寧卓信牌

當運行中的膠帶發生跑偏現象時，膠帶邊緣帶動立棍旋轉并擠壓使之傾斜，若立棍傾斜角度大于動作角度時，開關發出一組開關信號，如立棍繼續傾斜大于二級動作角度時則輸出另一組開關信號。兩組開關信號可分別用于告警或停機，膠帶機復位正常運行后，立棍自動復位。





使用與安裝：

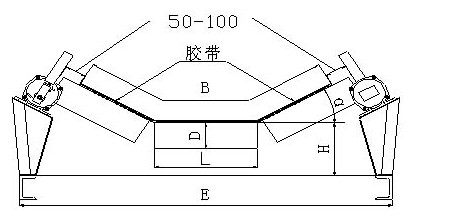

將跑偏開關固定在支架上．然后在膠帶機架上；立輥軸線與膠帶平面相垂直．立輥與膠帶邊緣距離為Ｌ=50 100mm：
膠帶位干立輥下端1/3處；
每50M膠帶可安裝跑偏開關一對。
接線方式：
本機出廠時已配長度為1.0米電纜線，接線方式參照牌所標線色。





概述：
●通用的安裝設計可使防偏開關隨意安裝在輸送機縱梁頂部或底部。
●堅固的鑄鋁外殼，使用與安裝：防偏開關可固定在輸送機縱梁頂部或底部，動作桿距皮帶邊緣約25mm。通常安裝在皮帶兩側距頭部或尾部0.3-2米的地方。當皮帶跑偏時，迫使動作桿偏離，觸動報警開關。兩級跑偏開關如果繼續偏離，觸動別一組開關，輸送機就會保護性停機。，特殊的環境可選擇特殊的表面處理。
●整體式蓋板易于接線及調整，不需拆除動作桿就的可拆卸蓋板。
●動作桿軸承額定轉速5000轉/分， 兩級跑偏開關安裝和調整 1.跑偏開關設在輸送帶兩側，立輥應與輸送帶邊平面垂直，并使輸送帶兩邊位于立輥高度1/3處。 2.跑偏開關立輥與輸送帶正常位置的間距宜為50～100mm。 3.跑偏開關數量應根據輸送機長度、類型及布置情況進行確定。兩級跑偏開關一般應在輸送機頭部、尾部、凸弧段、凹弧段和在輸送機中間位置進行設置。（注：當輸送機較長時，在輸送機中間位置可每隔30～35米設1對） 4.跑偏開關應通過安裝支架與輸送機中間架連接，開關支架應在輸送機安裝完成后與輸送機機架焊接，跑偏開關與跑偏開關支架用螺栓固定。，適合于皮帶速度小于6.35m/s。
●動作桿法向角調節范圍22.5?
●法向夾角為10?時觸點動作，法向夾角為20?時停機觸點動作。
●防偏開關可固定在輸送機縱梁頂部或底部，動作桿距皮帶邊緣約25-75mm。通常安裝在皮帶兩側距頭部或尾部0.3m-2m的地方。
●皮帶跑偏時，迫使動作桿偏離，觸動微動開關。如果繼續偏離，使用與安裝：防偏開關可固定在輸送機縱梁頂部或底部，動作桿距皮帶邊緣約25mm。通常安裝在皮帶兩側距頭部或尾部0.3-2米的地方。當皮帶跑偏時，迫使動作桿偏離，觸動報警開關。兩級跑偏開關如果繼續偏離，觸動別一組開關，輸送機就會保護性停機。，觸動另一組觸點，輸送機就會保護性停機。

山東卓信有限公司具有雄厚的產品研發及生產能力，是集研發、設計、銷售、售后服務為一體的企業，公司主營各類輸送機保護裝置、感式傳感器、電容式傳感器、光電式傳感器、霍爾傳感器、磁感應傳感器、雙向拉繩開關、兩級跑偏開關、打滑開關、皮帶打滑檢測裝置、料位監測器、速度、欠速開關、堆煤開關、煤流開關、傾斜開關、撕裂開關、溜槽堵塞開關、礦用防爆電器和皮帶機保護系統等系列產品，代理各系列進口品牌傳感器，以及工業自動化綜合解決方案。不但能為客戶提供質優價廉的機械零部件產品，還能為客戶提供的解決方案和技術咨詢服務。

跑偏開關不銹鋼立輥HQXT-18

永磁體 ZJC-1

永磁體：適用ZJK-1、ZJK-2 尺寸：長*寬*高（略） 固定螺栓M5

永磁體 ZJC-2

永磁體：適用ZJK-1、ZJK-2 尺寸： 38 厚22 固定螺栓M5

阻旋開關 XYZYZ-20 AC220V

拉繩開關 L2E-CW-APK

防爆型雙向拉繩開關 EXKLT2-W

縱向防撕裂裝置 ZL-B-11

接近開關 LI18A3-8-J1/EZ

打滑開關HQSK600

速度傳感器KGS2

跑偏開關GEJ-15

堆煤傳感器GU-330-

跑偏開關不銹鋼立輥 HQXT-1803LG/316

跑偏開關GEJ-15-PC24V/220mA

微電腦時控開關KG316TAC220V2

跑偏開關HQPK-PXB不銹鋼兩級跑偏 10?-45?

接近開關PLR0518-A2

料流四五米器B-LLKB,20-50
