跑偏開關

主頁 > 產品中心 > 跑偏開關 >

產品介紹

產地類別 國產

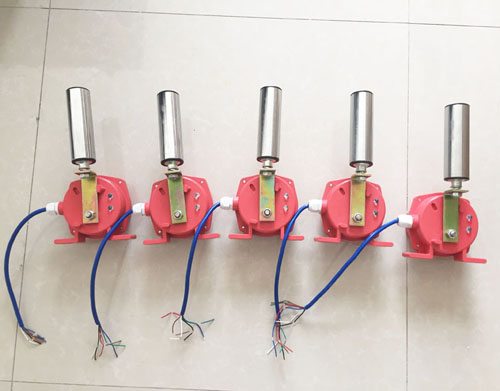

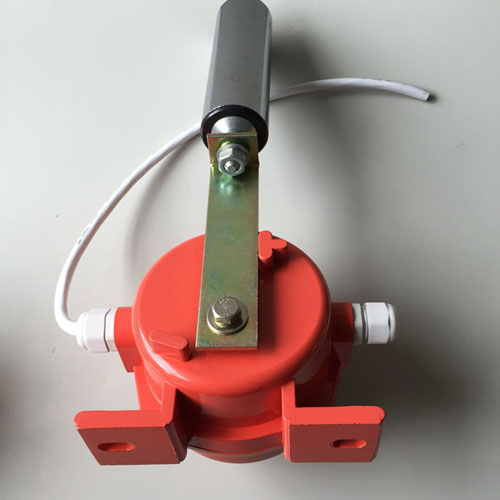

卓信粉塵隔爆跑偏開關PXB-12-30原理于常規皮帶輸送機：地下、索道支撐皮帶輸送機：輪船裝卸系統；堆垛/取料輸送機；傾斜和梭式輸送機；起重機、挖掘機，起重臂限位：裙邊給料機/輸送機：重型極限開關檢測膠帶的跑偏量，是實現膠帶機控制的自動和停機的保護裝置。廣泛用于冶金、煤炭、水泥建材、采礦、電力、港埠、冶金、化工等領域的各種帶式輸送設備。



【詳細說明】



卓信粉塵隔爆跑偏開關PXB-12-30原理本廠可根據用戶要求，定制，不銹鋼雙向拉繩開關，帶燈雙向拉繩開關，防爆雙向拉繩開關，防水雙向拉繩開關，耐腐蝕雙向拉繩開關，耐酸堿拉線開關，抗震拉線傳感器，緊急急停按鈕開關，事故開關，拉線開關，可支持來樣定制。具體請咨詢客服。

技術指標/跑偏開關  1. 額定電壓：AC380V 　　

2．額定電流： 　　

3. 觸點數量:二組的常開、常閉接點 　

4．外殼防護級別：T型塵密外殼，防護等級IP67 　

5．周圍環境溫度：-25～80℃ 　

6．開關能在頻率為10-60Hz，振幅為0.75mm(10g)的振動條件下工作 　

7．外形尺寸：殼體L×W×H（mm）190×135×100。 　

8．操作力：5～7㎏ 　　

9．通訊接口：RS485地址編碼 聯訊（對后綴BM的型號）





卓信粉塵隔爆跑偏開關PXB-12-30原理

跑偏開關（Belt Sway Switches）又稱防偏開關。是用于檢測帶式輸送機輸送帶跑偏量的產品,對于輸送帶在出現跑偏的情況下起到自動和停機的一種保護裝置。

通用名稱/跑偏開關

兩級跑偏開關， 兩級跑偏開關安裝和調整 1.跑偏開關設在輸送帶兩側，立輥應與輸送帶邊平面垂直，并使輸送帶兩邊位于立輥高度1/3處。 2.跑偏開關立輥與輸送帶正常位置的間距宜為50～100mm。 3.跑偏開關數量應根據輸送機長度、類型及布置情況進行確定。兩級跑偏開關一般應在輸送機頭部、尾部、凸弧段、凹弧段和在輸送機中間位置進行設置。（注：當輸送機較長時，在輸送機中間位置可每隔30～35米設1對） 4.跑偏開關應通過安裝支架與輸送機中間架連接，開關支架應在輸送機安裝完成后與輸送機機架焊接，跑偏開關與跑偏開關支架用螺栓固定。，糾偏開關，防偏開關，跑偏

目錄

簡介

基本原理

通用名稱

安裝和調整

適用范圍

分類

技術指標

分類/跑偏開關

跑偏開關有普通型的、接線腔型、地址編碼的。
普通型的就是以上所說兩級跑偏開關；
接線腔型跑偏開關是在普通型跑偏開關的基礎上自帶一個防水接線腔，使用與安裝：防偏開關可固定在輸送機縱梁頂部或底部，動作桿距皮帶邊緣約25mm。通常安裝在皮帶兩側距頭部或尾部0.3-2米的地方。當皮帶跑偏時，迫使動作桿偏離，觸動報警開關。兩級跑偏開關如果繼續偏離，觸動別一組開關，輸送機就會保護性停機。，現場控制電纜可直接接入接線腔，杜絕電纜接頭受潮、虛連造成的故障。
地址編碼型跑偏開關是在普通跑偏開關的基礎上了XLline現場總線技術，輸送機在運行中，當皮帶跑偏且與開關立輥接觸時，立輥?zhàn)赞D(zhuǎn)，若跑偏量繼續加大，則擠壓立輥發生偏移。一級開關信號用于報警，如果將此信號與跑調整裝置相接，即可實現不停機狀態下的跑偏自動調整。二級兩級跑偏開關信號用于停機，將此信號接至控制線路中，即可實現重度跑偏狀態下的自動停機。當故障排除后，膠帶離開立輥正常運轉時，立輥可自動復位。，實現了地址編碼功能。適用于較長帶式輸送機作為遠程監測現場設備的運行情況，解決了工人尋找故障點所帶來的不便。
地址編碼型兩級跑偏開關與綜合保護儀通過XLline現場總線方式連接，支持128個地址，且同一地址可多個開關同時使用，其特點是只需一條兩芯電纜即可同時完成數據傳輸且無需電源供電。
XLline現場總線終可實現與各大PLC和計算機接口靈活鏈接。
