跑偏開關

主頁 > 產品中心 > 跑偏開關 >

產品介紹

產地類別 國產

山西卓信VG033-5帶立輥兩級跑偏開關當輸送帶運行中出現跑偏時，輸送帶觸碰開關立輥并使立輥偏轉，當立輥偏轉角度達到1級開關角度時，開關發出信號。當輸送帶跑偏嚴重，達到2級開關角度時，開關發出停機信號，實現輸送帶跑偏故障自動停機。當跑偏故障排除后，膠帶機正常運轉時，開關立輥可自動復位，回到初始狀態。

【詳細說明】

山西卓信VG033-5帶立輥兩級跑偏開關高品質

山西卓信VG033-5帶立輥兩級跑偏開關現貨發

規格型號齊全

跑偏開關是圖爾克有限公司生產發，產品熱銷到各適用行業，內部線路采用雙面線路，采用進口芯片生產，使用與安裝：防偏開關可固定在輸送機縱梁頂部或底部，動作桿距皮帶邊緣約25mm。通常安裝在皮帶兩側距頭部或尾部0.3-2米的地方。當皮帶跑偏時，迫使動作桿偏離，觸動報警開關。兩級跑偏開關如果繼續偏離，觸動別一組開關，輸送機就會保護性停機。，產品可根據客戶要求定制成，防水，輸送機在運行中，當皮帶跑偏且與開關立輥接觸時，立輥?zhàn)赞D(zhuǎn)，若跑偏量繼續加大，則擠壓立輥發生偏移。一級開關信號用于報警，如果將此信號與跑調整裝置相接，即可實現不停機狀態下的跑偏自動調整。二級兩級跑偏開關信號用于停機，將此信號接至控制線路中，即可實現重度跑偏狀態下的自動停機。當故障排除后，膠帶離開立輥正常運轉時，立輥可自動復位。，防爆，防油，耐高溫，耐低溫，耐高壓， 兩級跑偏開關工作原理 兩級跑偏開關安裝在皮帶輸送機兩側、距離皮帶機首尾端部1~3m的地方。當皮帶跑偏時，皮帶邊緣壓向檔輪，迫使檔輪偏轉，使限位開關動作。為減少檔輪與皮帶的摩擦，檔輪的本體是由軸承制作的。 當發生輕微跑偏事故時（15°），兩級跑偏開關的第一組觸點動作，發出事故預告信號。 當發生嚴重跑偏事故時（30°），兩級跑偏開關的第二組觸點動作，可使輸送機自動停車。，耐腐蝕，抗干擾，抗震等性能。要求不同不同歡迎訂購！

跑偏開關有兩級角度，一般常用的是:角度為:10、12、20.二級角度為:30、35、45.當輸送帶運行中出現跑偏時，輸送帶觸碰開關立輥并使立輥偏轉，當立輥偏轉角度達到1級開關角度時，開關發出信號。當輸送帶跑偏嚴重，達到2級開關角度時，開關發出停機信號，實現輸送帶跑偏故障自動停機。當跑偏故障排除后，膠帶機正常運轉時，開關立輥可自動復位，回到初始狀態。

技術指標

1. 額定電壓:AC380V

2.額定電流:

3. 觸點數量:二組的常開、常閉接點

4.外殼防護級別:T型塵密外殼，防護等級IP67

5.周圍環境溫度:-25~80℃

6.開關能在頻率為10-60Hz，振幅為0.75mm(10g)的振動條件下工作

7.外形尺寸:殼體L×W×H(mm)190×135×100。

8.操作力:5~7㎏

9.通訊接口:RS485地址編碼 聯訊(對后綴BM的型號)

結構特點說明：
&miot;通用的安裝設計可使防偏開關隨意安裝在輸送機縱梁頂部或底部
&miot;堅固的鑄鋁外殼，防護標準NEMA4，特殊的環境可選特殊的表面處理
&miot;整體式蓋板易于接線及調整
&miot;不需拆除動作桿就可拆掉蓋板
&miot;動作桿軸承額定轉速5000轉/分，適用皮帶速度可達6．35米/秒
&miot;動作桿法向角調節范圍為22．5⪚
&miot;法向夾角為10度時觸點動作，法向夾角為之20度時停機觸點動作。

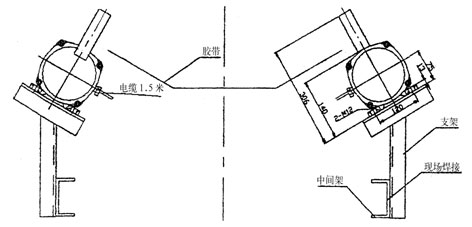

安裝方法

1.跑偏開關設在輸送帶兩側，立輥應與輸送帶邊平面垂直，并使輸送帶兩邊位于立輥高度1/3處。

2.跑偏開關立輥與輸送帶正常位置的間距宜為50~100mm。

3.跑偏開關數量應根據輸送機長度、類型及布置情況進行確定。一般應在輸送機頭部、尾部、凸弧段、凹弧段和在輸送機中間位置進行設置。(注:當輸送機較長時，在輸送機中間位置可每隔30~35米設1對)

4.跑偏開關應通過安裝支架與輸送機中間架連接，開關支架應在輸送機安裝完成后與輸送機機架，跑偏開關與跑偏開關支架用螺栓固定。

跑偏開關 型號:VG033/5 220V 1A

料位（堵煤）開關G86Y2G

限位（料流）開關M311F32

限位（跑偏）開關G22H.T2/1

限位（跑偏）開關G22H.T2/1

堵料開關 20-39 RAMEY 220V 10A

速度傳感器 60-23P

皮帶縱向撕裂開關 B-100

行程開關 TA064-12Y 500V 1

跑偏開關 ROS-2 500V 10A

皮帶跑偏PP-K3-MT2

GHLJ-I堵漏開關

戶外防水型雙向拉繩開關FSSL-Ⅲ-2 380V

溜槽堵塞LM-X 2A

縱向撕裂開關ZL-B-Ⅱ 6個感知器

兩級跑偏開關HFKPT1-10-30、380V、、100VA

拉繩開關 型號:KLT2A-Ⅱ
