產品名稱：欠速開關YHDH-2詳細說明

產品型號：YHDH-2

所屬類別：欠速開關

發布時間：2019-07-11

已獲點擊：51

詳細說明

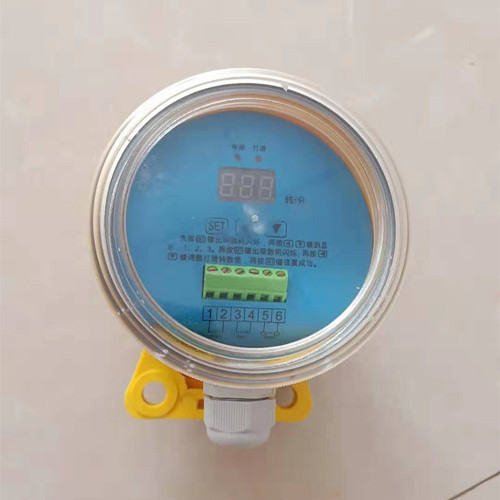

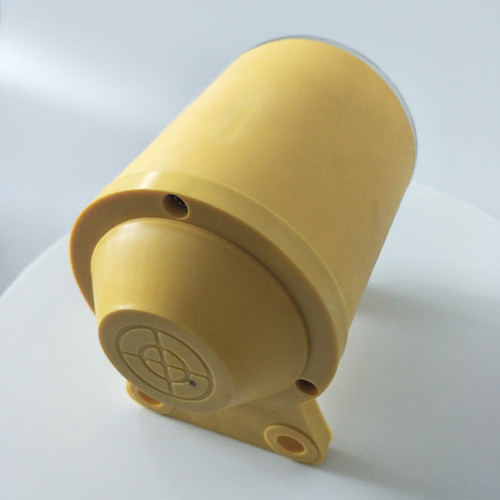

欠速開關YHDH-2詳細說明

適用范圍

適用于對輸送機帶速進行實時檢測的煤礦行業、電力行業、糧食等行業

工作原理

YHDH型非接觸欠速（打滑）開關是一種經濟、可靠性強、對軸轉速及其它旋轉裝置簡單通用的監測裝置。當監測到當前轉速信號低于或高于正常轉速范圍開關輸出一組開關信號，以供報警或停機。外殼采用防水防塵設計可直接安裝在惡劣環境中使用。

YHDH-1型非接觸欠速（打滑）開關為一組信號輸出

YHDH-2型非接觸欠速（打滑）開關為兩組信號輸出

產品特點

非接觸接近探測器，打滑檢測器安裝使用與接線安裝時，可按下述要求并滿足現場使用條件安裝在帶式運輸機上膠帶的下面，安裝后應保證膠帶有料情況下使打滑檢測器與膠帶面平行，同時膠帶無料運轉時檢測器觸輪與膠帶面應可靠接觸，且安裝位置保證在振動最小和膠帶抖動最小的地方。打滑開關當采用檢測器輸出軸和從動滾筒軸連接檢測膠帶實際帶速的方法時，可按安裝示意圖并選用柔性連軸器以保證產品工作正常。打滑開關使用時只要將產品按安裝示意圖安裝在相應的位置上即可，我廠提供的產品均是按用戶訂貨時提出的要求生產制造的。打滑開關由于理論上的帶速和實際膠帶運行速度有差異，用戶屆時可按我廠提供調整辦法適當?shù)恼{(diào)整以切實適合正常工作狀態。比較、整形后進行計數。其計數值與預置數比較，判斷膠帶的帶速，同時執行電路輸出相應的開關信號。既：在達到低于打滑速度時執行電路輸出相應的開關信號，使主機停機。，壽命長、維護費用低

兩螺栓固定，確保安裝簡單

一體化結構，集中的控制裝置，設定或故障檢修簡單

無運動部件、無磨損、安全壽命長

技術參數

工作電源電壓：220V AC

檢測范圍：脈沖:10-500Hz ； 轉速：0~3000rpm ；帶速0.1-9.9米

檢測狀態：正常 / 打滑

開關與目標距離：5-12mm

開關數量：1型：1組常開+1組常閉

2型：2組常開+2組常閉

觸點容量：AC220V 50Hz 5A

輸出延時：0-99秒

延時時間：10秒

防護等級：IP66 有良好的抗震動性，有較好的防水性

欠速開關型號

YHDH-1、YHDH-2

YHDH-B、YHDH-X

皮帶輸送機六大保鏢使其運行更安全

皮帶輸送機安全保護裝置是在物送機工作中出現故障時能進行監測和報警的設備，可使輸送機系統安全生產、正常運行，預防機械部分的損壞保護操作人員的安全。此外還便于集中控制和提高自動化水平，常見的保護和監測裝置如下：

（1）跑偏開關

跑偏開關是用于檢測輸送帶的跑偏量和扭曲程度，打滑開關HQZS-001SPT/D是一種費用低?？煽啃詮?qiáng)、對軸轉速及其他旋轉裝置簡單通用的監測裝置。打滑開關放置在防風雨的密封、抗腐蝕外殼內，允許暴露在惡劣環境中工作。非接觸接近探測器，壽命長、維護費用低.兩螺栓固定，確保安裝簡單一體化結構，集中的控制裝置，設定或故障檢修簡單無運動部件、無磨損、安全壽命長。打滑開關啟動延遲,旋轉設備起動過程中尚未達到工作速度時，10秒鐘延遲報警。，可防止輸送帶跑偏引起其邊緣損傷和物料灑落，實現自動報警和停機的一種保護裝置。輕度跑偏時發出報警信號，打滑開關控測指示器：當速度范圍在設定范圍內時，繼電器輸出，led發亮有助與檢測傳感器或檢查連接故障。由點亮變熄滅的位置，在順時針?lè)较蛐D(zhuǎn)電位器1圖（打滑率）即可。此電位器位置為脈沖信號設置值，當天關采集到脈沖信號值低于該設置值后，打滑開關輸出開關信號報警。可根據實際使用要求增加打滑率圈數以達到檢測重度打滑狀誠。，重度跑偏時延時動作，打滑開關是一種經濟、可靠性強、對軸轉速及其他旋轉裝置簡單通用的監測裝置，當檢測到目前轉速信號低于或高于正常轉速范圍，開關輸出一組開關信號，以供報警或停機。打滑開關無運動部件、無磨損、安全壽命長，一體化結構，集中的控制裝置，設定或故障檢修簡單。外殼彩用防水防塵的設計兩螺固定殼體，可直接安裝在惡劣環境中使用。面板操作說明打滑開關是氣動元件、礦用電器、接近開關、光電開關、霍爾傳感器、磁性開關、速度傳感器、齒輪傳感器、兩級跑偏開關、雙向拉繩開關、打滑開關、皮帶打滑檢測裝置、料位監測器、速度檢測器、打滑開關、堆煤開關、煤流開關、傾斜開關、撕裂開關、皮帶輸送裝置控制柜、聲光報警器等工控電器，集開發、制造、銷售與一體。，報警，自動停機。跑偏開關一般安裝在皮帶輸送機頭部、尾部、中間及所留要的檢測點。

（2）拉繩開關

拉繩開關是用于輸送機現場緊急事故停車的一種保護裝置，當緊急事故發生時，在現場任意處拉動繩索，均可以發出報警信號，然后自鎖、停機。拉繩開關一般每隔60m安裝在輸送機機架兩側。

（3）打滑檢測裝置

 打滑監測裝置用于監測軸送帶與傳動滾筒和輸送帶之間的線速度之差，并能發出報警信號，實現輸送帶自動拉緊和正常停機。

（4）超速檢測裝置

超速檢測裝置用于輸送機下行運輸或下運輸送線工況。當輸送帶速度達到規定帶速的115%-125%時，報警并緊急停機。

（5）溜槽防堵開關

 溜槽防堵開關用于監測皮帶輸送機系統溜槽堵塞。當溜槽內形成堵塞時，自動報警并緊急停機。

（6）縱向撕裂保護裝置

縱向撕裂保護裝置用于檢測輸送帶本身，當皮帶輸送機入料存在銳器，使輸送帶從中間撕裂時自動報警并緊急停機。
