產品名稱：TER-23-P-X欠速開關使用說明

產品型號：TER-23-P-X

所屬類別：欠速開關

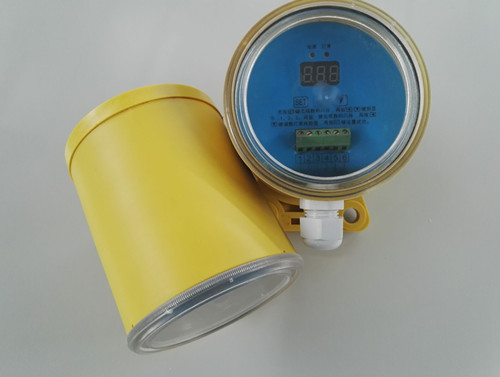

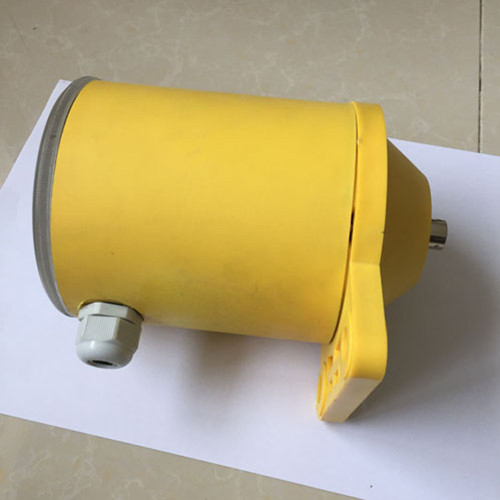

TER-23-P-X欠速開關使用說明

概述

本機是對軸轉速及其它旋轉設備的速度監測裝置，具有非接觸，打滑檢測器安裝使用與接線安裝時，可按下述要求并滿足現場使用條件安裝在帶式運輸機上膠帶的下面，安裝后應保證膠帶有料情況下使打滑檢測器與膠帶面平行，同時膠帶無料運轉時檢測器觸輪與膠帶面應可靠接觸，且安裝位置保證在振動最小和膠帶抖動最小的地方。打滑開關當采用檢測器輸出軸和從動滾筒軸連接檢測膠帶實際帶速的方法時，可按安裝示意圖并選用柔性連軸器以保證產品工作正常。打滑開關使用時只要將產品按安裝示意圖安裝在相應的位置上即可，我廠提供的產品均是按用戶訂貨時提出的要求生產制造的。打滑開關由于理論上的帶速和實際膠帶運行速度有差異，用戶屆時可按我廠提供調整辦法適當?shù)恼{(diào)整以切實適合正常工作狀態。比較、整形后進行計數。其計數值與預置數比較，判斷膠帶的帶速，同時執行電路輸出相應的開關信號。既：在達到低于打滑速度時執行電路輸出相應的開關信號，使主機停機。，無磨損，可靠性強，壽命長，結構于一體的特性，產品外殼采用防水，安裝簡便，可在惡劣環境中使用。TER-23-P-X打滑欠速開關本公司現貨供應，廠家直銷，還生產DH型打滑開關，HFKLT2型拉繩開關，產品名稱：打滑檢測器，打滑開關，皮帶機專用打滑開關，輸送帶速度檢測器可用于DH02E-1-WW輸送皮帶運行速度的監測，當被監測的運輸皮帶的運行速度低于預先設定值時，它能發出報警或停機信號，可有效地避免事故的發生和擴大。打滑開關可應用于冶金、煤炭、礦山、水泥、電力、糧食等行業的皮帶運輸機中，是物料輸送系統中實現自動控制所不可缺少的監控裝置。，KPT1型跑偏開關，RD型速度開關，UZK型阻旋料位開關，ZL-B-II型撕裂開關，LDM型堵塞開關等等。

工作原理

比較所采集的脈沖信號值是否小于設置值，產品名稱：打滑檢測器，打滑開關，皮帶機專用打滑開關，輸送帶速度檢測器可用于DH02E-1-WW輸送皮帶運行速度的監測，當被監測的運輸皮帶的運行速度低于預先設定值時，它能發出報警或停機信號，可有效地避免事故的發生和擴大。打滑開關可應用于冶金、煤炭、礦山、水泥、電力、糧食等行業的皮帶運輸機中，是物料輸送系統中實現自動控制所不可缺少的監控裝置。，開關正常工作必須在被檢測的轉動輪上提供的一個采集脈沖信號的感應點，當監測到轉速信號低于或高于正常轉速范圍后，開關輸出一組開關信號，以供報警或停機。

技術參數

工作電源電壓：AC220V

檢測范圍：0.5m/s-9.99m/s

脈沖6-120Hz;轉速 0-3000rpm;

開機延時：7秒

開關與目標距離：2-5mm

開關數據：1阻常開 1組常閉

                     II型為2組常開2組常閉

觸點容量：AC220v 50Hz 5A

探測指示器：當速度范圍在設定范圍內時，繼電器輸出，LED發亮有助于檢測傳感或檢測接線故障。

接線方式

本機出廠時已配長度為1.0米電纜線，接線方式參照標牌所標線色。

欠速開關型號

TER-23-P、TER-23-P-X

TYB-RDC-B、YHQ-23S

PLR60、VA15-III

XBQS-I、HQSK600/10

HSQ-726C6

使用安裝

感應面與開關間的距離4mm為佳，感應點可以是從動輪處凸出（面）部分（鐵類），也可以采用凹面作為感應面，如果從動輪側面無凹凸面，可以在從動輪內側骨架上焊接——厚度為7mm鐵片做感應面，感應面面積必須大于開關感應面（出廠時已配感應面）

注：有些輸送機從動輪處無法安裝的，可安裝在與膠帶緊密接觸且在膠帶運行中不會出現脫離膠帶能正常運轉的轉觸或滾輪處，某些安裝位置可能需要現場制作安裝支架，產品名稱：打滑檢測器，打滑開關，皮帶機專用打滑開關，輸送帶速度檢測器可用于DH02E-1-WW輸送皮帶運行速度的監測，當被監測的運輸皮帶的運行速度低于預先設定值時，它能發出報警或停機信號，可有效地避免事故的發生和擴大。打滑開關可應用于冶金、煤炭、礦山、水泥、電力、糧食等行業的皮帶運輸機中，是物料輸送系統中實現自動控制所不可缺少的監控裝置。，特殊情況下，如需從新調節開關速度是時，在安裝好開關后，啟動輸送機，在輸送機正常速度下逆時針方向調整開關內部電位器，使動作指示燈亮（表示欠速，繼電器常開觸點接通），再進行順時針方向微調開關內部電位器，調整到動作指示燈由點亮變熄滅的位置，再順時針方向旋轉電位器1圈（打滑率）即可，開關輸出開關信號報警，可根據實際使用要求增加打滑率圈數以達到檢測重度打滑狀態。
