產品名稱：傾斜開關QX-11 KH-QX堵煤開關

產品型號：QX-11、KH-QX

所屬類別：傾斜開關 > 標準型傾斜開關

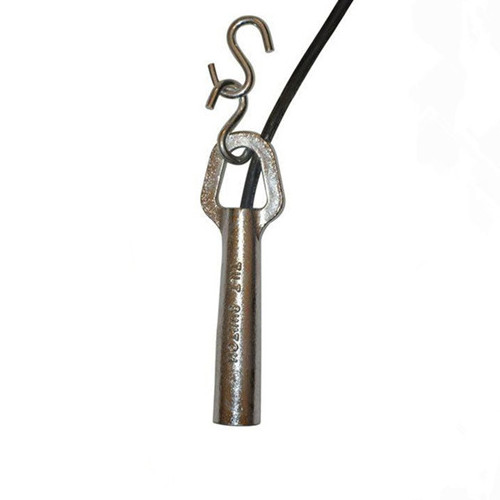

傾斜開關QX-11 KH-QX堵煤開關

傾斜開關是一種結構簡單、使用方便、安全可靠的料流、料位檢測器。其體積小、安裝容易，堅固且抗腐蝕。
用途：
溜槽或轉接處堵塞探測器：輸送機皮帶跑偏探測器：翻車機缺料探頭；用干皮帶和振動給料機缺料或無料探測。垂直懸掛的傾斜開關在受到外力作用。偏離垂直位置四度以上時，開關內部的觸點動作，常閉觸頭斷開。當外力撤消后．傾斜開關回復垂直狀態．觸點復又閉合。利用傾斜開關內觸點開合的變化來判斷設備的工作情況．以便及時來取措施．保護設備。

傾斜開關，本實用新型的目的在于提供一種新型傾斜開關，其能夠防止助焊劑進入開關內 部。本實用新型的目的通過以下技術方案來實現一種傾斜開關，其包括開設端子收 容槽的絕緣本體、固持于端子收容槽的若干端子、由導電材質制成且與端子選擇性接觸的 滾珠及遮覆固持于絕緣本體上的頂蓋。所述絕緣本體包括底壁及自底壁邊緣向上豎直延伸 的側壁，所述底壁及側壁圍設形成容置空間。所述滾珠收容于所述容置空間并可于容置空 間內滾動。所述底壁開設若干連通端子收容槽及外部且具有上小下大形狀的銷孔。與現有技術相比，本實用新型具有如下有益效果銷孔為上小下大形狀，即靠近端 子的部分的直徑小，遠離端子的部分直徑大，從而可以降低助焊劑通過銷孔進入到開關內 部的風險。，又稱煤流開關。是一種結構簡單、使用方便、安全可靠的料流、料位檢測器。其垂直懸掛的傾斜開關在受到外力作用，偏離垂直位置15度以上時，本實用新型的目的在于提供一種新型傾斜開關，其能夠防止助焊劑進入開關內 部。本實用新型的目的通過以下技術方案來實現一種傾斜開關，其包括開設端子收 容槽的絕緣本體、固持于端子收容槽的若干端子、由導電材質制成且與端子選擇性接觸的 滾珠及遮覆固持于絕緣本體上的頂蓋。所述絕緣本體包括底壁及自底壁邊緣向上豎直延伸 的側壁，所述底壁及側壁圍設形成容置空間。所述滾珠收容于所述容置空間并可于容置空 間內滾動。所述底壁開設若干連通端子收容槽及外部且具有上小下大形狀的銷孔。與現有技術相比，本實用新型具有如下有益效果銷孔為上小下大形狀，即靠近端 子的部分的直徑小，遠離端子的部分直徑大，從而可以降低助焊劑通過銷孔進入到開關內 部的風險。，開關內部的觸點動作，常閉觸點打開（或常開觸點閉合）。當外力撤消后，傾斜開關回復垂直狀態，觸點復位閉合（或斷開）。利用傾斜開關內觸點開合的變化來判斷設備的工作情況，傾斜開關特點：斜開關可單獨使用探頭，也可配合控制裝置使用報警輸出時間可調，控制裝置中具有0－10秒的可調延時線路，可避免傾斜開關因瞬時傾斜引起誤動作。正常/報警位置可設定，控制裝置中有一跳線，可將開關垂直或傾斜狀態定為正常狀態堅固，抗腐蝕，傾斜開關安裝簡便，控制裝置為印刷電路板結構所有探頭均配有安裝附件，20-43傾斜開關控制器（進口），20-38傾斜開關控制器（國產），控制裝置中有0～10秒的可調時間延遲，可避免傾斜開關探頭因瞬間傾斜引起的誤動作?？刂蒲b置中通過跳線選擇豎直或傾斜作為正常狀態。兩個常開常閉觸點用于外部報警或控制。，以便及時采取措施，保護設備。

產品特點：

其體積小、安裝容易，堅固且抗腐蝕。用于溜槽或轉接處堵塞探測器；輸送機皮帶跑偏探測器；翻車機卸料探頭；用于皮帶和振動給料機缺料或無料探測。

工作原理：

 將產品垂直懸掛，當收到外力用偏離垂直位置15度以上時，產品內部的觸電動作，傾斜開關，也可稱為料位檢測開關、煤流開關、堵塞開關，煤流檢測開關，料流開關，傾斜開關。有拉姆齊Thermo RAMSEY21-39料位、傾斜、堵塞開關，20-39料位、傾斜、堵塞開關。并長期生產各種輸送機保護開關,防偏、拉線、傾斜、撕裂,測速、欠速.斷帶保護等各種輸送機保護裝置.傾斜開關用于料流、堵塞及料位檢測。20-39傾斜開關（探頭），垂直懸掛的傾斜開關在受到外力作用，偏離垂直位置15度以上時，開關內部的水銀觸點動作，常閉觸點打開。傾斜開關當外力撤消后，傾斜開關回復垂直狀態，水銀觸點復又閉合。利用傾斜開關內觸點開合的變化來判斷保護設備的工作情況，及時采取措施，以達到安全保護的目的。，常閉觸點斷開，當外力撤消后，產品恢復到垂直位置，觸點又閉合到原來的位置，利用產品內觸點開合的變化輸出的信號來實時的判斷設備的工作情況，從而起到保護設備的作用。

主要技術參數：
技術參數：標準型
額定觸點：220VAC/2A
額定溫度：-20～100℃（可訂制200℃）
外殼材質：不銹鋼
電纜長度：6000 mm（可訂做）
探頭長度：180 mm
探頭總長：210 mm
尾部連接螺：M20×1.5×50
產品重量：1.2Kg

技術參數： 輕型
額定觸點：220VAC/2A
額定溫度：-20～100℃（可訂制200℃）
外殼材質： 工程塑料
電纜長度：6000 mm（可訂做）
探頭長度：195 mm
探頭總長：230mm
尾部連接螺紋：M20×1.5×50
產品重量；0.7Kg
