撕裂開關

主頁 > 產品中心 > 撕裂開關 >

產品介紹

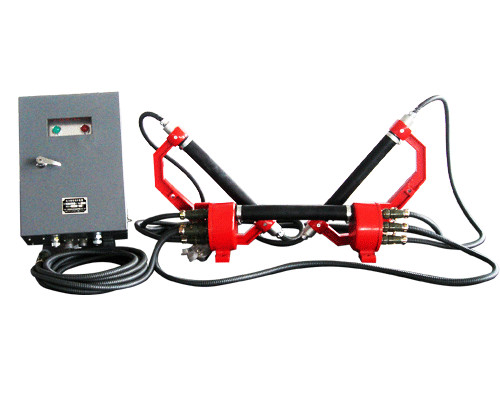

產品名稱：GDZS-C縱向撕裂開關

產品型號：GDZS-C

所屬類別：撕裂開關 > 縱向撕裂開關

發布時間：2019-12-11

已獲點擊：7

詳細說明

GDZS-C縱向撕裂開關|皮帶縱向防撕裂保護裝置

GDZS-C縱向撕裂開關由傳感器和控制箱組成。可將撕裂故障信號發送到PLC系統，HFKPT1兩級跑偏開關，HFKLT2雙向拉繩開關，DH型打滑檢測器,ZL系列縱向撕裂檢測器,LDM-X溜槽堵塞檢測器，F(xiàn)SZL系列縱向撕裂保護開關,LL-A型料流檢測器，欠速開關，料流開關等，各種皮帶輸送機配件及礦用設備配件，歡迎新老客戶來電咨詢！，使帶式輸送機立即事故停車。事故處理完畢后，控制箱可人工復位。能夠在皮帶撕裂3米內檢測到，產生聲光報警，撕裂開關特點：結構簡單牢固，不需要維護，可多次反復使用鑄鋁外殼帶動防護層整體式蓋板，易于接線作用力只需要0.9Kg即可觸發開關與進口產品安裝尺寸一致。撕裂開關安裝與使用：隨著距離的增加，將全屬球從球窩中拉出所需要的力度應相應的也增大。因此應該考慮延伸另一端的安裝繩纜以及相應連接點的固定。第三個撕撕裂開關應安裝在一個撕裂檢測器的相應位置以有效的保護輸送帶輸送帶易損壞的部分局限在皮帶上的表面部位。這就導致當撕裂開關安裝在輸送皮帶的下表面下面時起步了作用。然而皮帶順壞的部分將露在回程皮帶的底面。為了檢測這種類型的皮帶損壞可將檢測器安裝在回程皮帶的下表面，這就是輸送帶提供可靠的保證。撕裂檢測器必須安裝在足夠的高以確保繩纜能保護整個皮帶截面。也就是說纜繩必須距皮帶下不表面足夠近的距離小于5cm，以能夠檢測中間以及邊緣部位。，撕裂開關特點：結構簡單牢固，不需要維護，可多次反復使用鑄鋁外殼帶動防護層整體式蓋板，易于接線作用力只需要0.9Kg即可觸發開關與進口產品安裝尺寸一致。撕裂開關安裝與使用：隨著距離的增加，將全屬球從球窩中拉出所需要的力度應相應的也增大。因此應該考慮延伸另一端的安裝繩纜以及相應連接點的固定。第三個撕撕裂開關應安裝在一個撕裂檢測器的相應位置以有效的保護輸送帶輸送帶易損壞的部分局限在皮帶上的表面部位。這就導致當撕裂開關安裝在輸送皮帶的下表面下面時起步了作用。然而皮帶順壞的部分將露在回程皮帶的底面。為了檢測這種類型的皮帶損壞可將檢測器安裝在回程皮帶的下表面，這就是輸送帶提供可靠的保證。撕裂檢測器必須安裝在足夠的高以確保繩纜能保護整個皮帶截面。也就是說纜繩必須距皮帶下不表面足夠近的距離小于5cm，以能夠檢測中間以及邊緣部位。，并輸出信號繼電器斷開，帶式輸送機自動停機?？刂品绞綖榫偷?遠程模式。信號參與PLC控制系統，防護等級IP67

GDZS-C縱向撕裂開關技術參數

供電電源：電控箱AC220V 50Hz

          感知器AC36V

輸出觸點數量： 一組常開、一組常閉

觸點容量：AC380V 5A

防護等級：控制箱IP67

復位方式：手動按紐復位

輸出控制信號延時范圍：1∽10s可調

絕緣電阻：≥20MΩ

絕緣電壓：AC1000V試驗一分鐘

JSB/SJK-I型速度監控儀 JSB/SJK-II型（可輸出4~20mA電流）

GDZS-B型光電檢測縱向撕裂保護裝置

HT系列膠帶倒帶斷帶自鎖保護裝置

JSB/GDZS-C型支架式縱向撕裂檢測保護裝置

CD-100縱向撕裂檢測開關

JSB/LDB-X型門式結構溜槽堵塞檢測保護裝置

JSB/JZF型 振動防閉賽裝置

JSB/LLQ-I型單臂式料流檢測儀

JSB/KLZB-口型氣動式溜槽堵塞報捷裝置

JSB/GDZS-C支架式縱向撕裂檢測保護裝置

GDZS-B型光電檢測縱向撕裂保護裝置

JSB/FKLS系列雙向拉繩開關

JSB/KPP型兩級跑偏開關

JSB/HKPP型兩級跑偏開關

JSB/KLS-I,II型雙向拉繩開關

JSB/HKLS-I,II型雙向拉繩開關

，工作原理 由感知箱和控制箱兩大部分組成，感知器是縱向撕裂的檢測元件，當運行中膠帶撕裂時，感知器能可靠地檢測出來，并輸出一個開關量，控制箱接到感知器發出的信號，控制繼電器動作，輸出一個開關量給控制室實現自動緊急停機，同時面板告警指示閃爍，控制電路自鎖，為使控制線路恢復常態，可按動面板上的復位安鈕。此外面板上還裝有自校按鈕，當按下此鈕時，可模擬撕裂故障，檢驗控制系統的工作。 使用條件 1. 海拔高度低于2000m 2. 環境溫度：-35℃&mash;+60℃ 3. 相對濕度：不大于95 4. 防護等級：IP65 5. 供電電源：電控箱AC220V 50Hz 6. 輸出接點數量：一組轉換觸點 7. 輸出接點容量：AC220V 8. 絕緣電阻：≤20MΩ 9. 絕緣電壓：AC1000V試驗1分鐘 10. 可靠性：1000000次
