產品名稱：ZX-ZSPT10縱向撕裂開關

產品型號：ZX-ZSPT10

所屬類別：撕裂開關 > 縱向撕裂開關

發布時間：2019-12-10

已獲點擊：12

詳細說明

ZX-ZSPT10縱向撕裂開關-實時監測斷帶隱患一目了然

ZX-ZSPT10縱向撕裂檢測開關技術特性
開關本體技術參數
環境溫度：-20～+70℃
相對濕度：0～95%RH（+25℃）
輸出方式及數量：1常開，1常閉
額定工作電壓：24...210 V 直流  24...240 V交流 50/60 Hz
負載開關能力：5...200 mA 直流   5...350 mA 交流
傳感器測量范圍：8~25mm
防護等級：IP65
帶寬組裝范圍：1000～1200～1400可組裝調節

ZX-ZSPT10縱向撕裂檢測開關

型號說明
ZX - ZS  □  □
①    ②  ③  ④
①ZX：單位名稱
②ZS：縱向撕裂檢測開關
③PT：通用型
④帶寬：10：1m；12：1.2m；14：1.4m
選型舉例：ZX-ZSPT12表示通用型縱向撕裂檢測開關,檢測帶寬1.2m。


ZX-ZSPT10縱向撕裂檢測開關結構特性
產品機械檢測部件采用鋼制可拆卸，可調節結構，易于安裝。
產品采用靜電噴涂，造型簡潔美觀。
產品電氣檢測部件，F(xiàn)SZL-K縱向撕裂檢測器，縱向撕裂開關，F(xiàn)SZL-K縱向撕裂保護開關，皮帶機縱向撕裂保護開關，皮帶機撕裂檢測器，F(xiàn)SZL撕裂保護開關廠家銷售，縱向撕裂保護裝置用于檢測輸送帶本身，當皮帶輸送機入料存在銳器，使輸送帶從中間撕裂時自動報警并緊急停機。FSZL-K縱向撕裂保護開關適用于各種規格的帶式輸送機，對膠帶的縱向撕裂進行保護。膠帶的縱向撕裂是一種嚴重的事故，采用本裝置，可防止事故的擴大。撕裂保護裝置是參照國外進口樣機結合我國帶式輸送機現場環境研制成功的產品。性能可靠，防護等級高，完全適合在較惡劣的環境中工作。，采用國際品質傳感器，能適用于各種惡劣工況。

山東ZX-ZSPT10縱向撕裂檢測開關工作原理

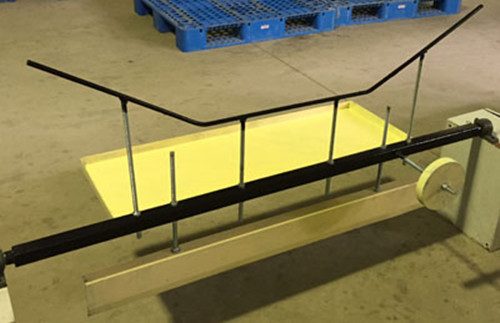

本產品機械機構由三部分組成，分別是緊貼帶式輸送機上層膠帶底部的U形檢測架，垂直于下層膠帶的檢測擋板，縱向撕裂保護開關工作原理: FSZL-K型撕裂開關安裝在帶式輸送機頭部，上行皮帶下面，當有尖銳異物穿透皮帶觸碰撕裂開關攔索或物料散落到撕裂開關繩索時撕裂開關動作，輸出信號，供給控制室，使膠帶機停止防止事故擴大?？v向撕裂保護開關安裝在落料槽下部，上行膠帶的下面。落料時，當有尖銳物體穿透膠帶后，擠壓感知體(鋼絲繩）鋼絲繩受力后拉動啟動微動開關，輸出停機信號。故障排除后，自動復位，輸送機可重新起動。，以及水平承接上層落料到稱重檢測板。
帶式運輸機正常運行時，縱向撕裂檢測開關處于平衡狀態。一旦，膠帶運輸機發生縱向撕裂（無論上層或下層膠帶撕裂），都能將可能通過此3種方式之一種，帶動機械轉軸動作，并經由電氣檢測傳感器檢測，輸出報警信號。

ZX-ZSPT縱向撕裂檢測開關是本公司近開發、設計制造的新產品。本產品根據煤炭行業標準設計、制造，結合新的傳感器技術和通信技術，在廣泛總結同類產品安裝使用經驗的基礎上研發的帶式輸送機的安全保護裝置。它采用獨特的機械結構，工作原理 由感知箱和控制箱兩大部分組成，感知器是縱向撕裂的檢測元件，當運行中膠帶撕裂時，感知器能可靠地檢測出來，并輸出一個開關量，控制箱接到感知器發出的信號，控制繼電器動作，輸出一個開關量給控制室實現自動緊急停機，同時面板告警指示閃爍，控制電路自鎖，為使控制線路恢復常態，可按動面板上的復位安鈕。此外面板上還裝有自校按鈕，當按下此鈕時，可模擬撕裂故障，檢驗控制系統的工作。 使用條件 1. 海拔高度低于2000m 2. 環境溫度：-35℃&mash;+60℃ 3. 相對濕度：不大于95 4. 防護等級：IP65 5. 供電電源：電控箱AC220V 50Hz 6. 輸出接點數量：一組轉換觸點 7. 輸出接點容量：AC220V 8. 絕緣電阻：≤20MΩ 9. 絕緣電壓：AC1000V試驗1分鐘 10. 可靠性：1000000次，配合國際品質的傳感器作為檢測元件，撕裂開關特點：結構簡單牢固，不需要維護，可多次反復使用鑄鋁外殼帶動防護層整體式蓋板，易于接線作用力只需要0.9Kg即可觸發開關與進口產品安裝尺寸一致。撕裂開關安裝與使用：隨著距離的增加，將全屬球從球窩中拉出所需要的力度應相應的也增大。因此應該考慮延伸另一端的安裝繩纜以及相應連接點的固定。第三個撕撕裂開關應安裝在一個撕裂檢測器的相應位置以有效的保護輸送帶輸送帶易損壞的部分局限在皮帶上的表面部位。這就導致當撕裂開關安裝在輸送皮帶的下表面下面時起步了作用。然而皮帶順壞的部分將露在回程皮帶的底面。為了檢測這種類型的皮帶損壞可將檢測器安裝在回程皮帶的下表面，這就是輸送帶提供可靠的保證。撕裂檢測器必須安裝在足夠的高以確保繩纜能保護整個皮帶截面。也就是說纜繩必須距皮帶下不表面足夠近的距離小于5cm，以能夠檢測中間以及邊緣部位。，能對帶式輸送機的膠帶縱向撕裂故障起到全面預防作用。
 本產品適用于多種行業，諸如礦山、倉庫、港口等的非防爆環境中使用。尤其適合選煤廠非防爆環境使用。

山東卓信生產和銷售縱向撕裂開關，撕裂檢測裝置，防爆撕裂檢測裝置，產品齊全，高品質低價位，質保一年，歡迎來電或加咨詢。
