產品名稱：手柄式縱向撕裂開關YKSL-I

產品型號：YKSL-I

所屬類別：撕裂開關 > 縱向撕裂開關

發布時間：2019-09-03

已獲點擊：40

詳細說明

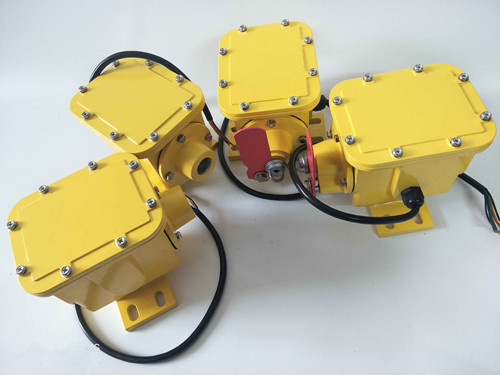

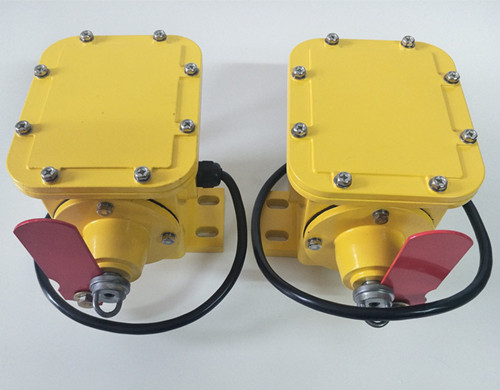

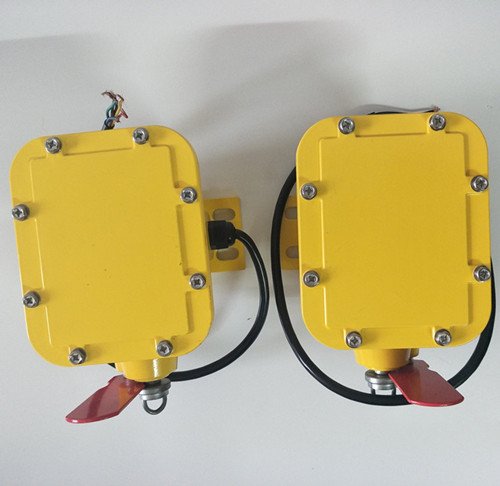

手柄式縱向撕裂開關YKSL-I 山東卓信

撕裂開關是檢測輸送帶縱向撕裂并警示的一種保護裝置，用于在輸送帶出現撕裂，戳穿、交界處損壞或銳利物凸出皮帶時，自動提供警示或緊急停機。

手柄式縱向撕裂開關YKSL-I成對安裝在兩側，由兩段乙烯外套的航空鋼絲繩連接起來。繩的一端固 定在支撐托架上，在皮帶出現由于撕裂交界處損壞或銳利物凸出皮帶時，撕裂開關能給監視人員提供報警信號或 關掉輸送機。撕裂開關成對安裝在兩側，由兩段乙烯外套的航空鋼絲繩連接起來。繩的一端永固 定在支撐托架上，另一端連接在撕裂開關的拉環上。兩段線繩在皮帶下面形 成一個閉和的回路，當物體或撕裂的皮帶懸吊下來，掃落一條或兩條線繩時 即探測出故障。因?yàn)榫€(xiàn)繩受力作用下，它把拉環軸向外拉出卻使自銷手柄向 上彈起這時機內兩個微動開關發出報警或關掉輸送機。故障排除后將自銷手柄往下按使機內的凸輪軸復位待開機。，另一端連接在撕裂開關的拉環上。兩段線繩在皮帶下面形 成一個閉和的回路，當物體或撕裂的皮帶懸吊下來，掃落一條或兩條線繩時 即探測出故障。因?yàn)榫€(xiàn)繩受力作用下，它把拉環軸向外拉出卻使自銷手柄向 上彈起這時機內兩個微動開關發出警示或關掉輸送機。故障排除后將自銷手柄往下按使機內的凸輪軸復位待開機。

主要技術指標

殼體防塵、防雨、適合室內外安裝

一常開、一常閉、配用四芯電纜長1.5m， 線色紅藍為常開、黑白為常閉

開關額定值為20A/125、250V或480VAC

開關可根據需要接成常開或常閉形式

手柄式縱向撕裂開關YKSL-I特點

結構簡單、牢固，不需維護

帶防腐層的鑄鋁外殼 重載微型開關觸點

作用力只需0.9Kg既可觸發

檢測皮帶的縱斷事故

檢測方式 感應電硅橡膠壓縮方式

安裝場所 緩沖托棍之前

規格 帶寬600～2200mm

輸出接點 檢測1接點（容量250V2A）

安裝與調試  YKSL-II防撕裂保護裝置

撕裂開關設置在受料段膠帶下緩沖托輥之間按上安裝支架和撕裂開關、撕 裂開關的拉環要與膠帶邊緣同高，若高度不夠可在支架下加上墊鐵或槽鋼，F(xiàn)SZL-K縱向撕裂檢測器，縱向撕裂開關，F(xiàn)SZL-K縱向撕裂保護開關，皮帶機縱向撕裂保護開關，皮帶機撕裂檢測器，F(xiàn)SZL撕裂保護開關廠家銷售，縱向撕裂保護裝置用于檢測輸送帶本身，當皮帶輸送機入料存在銳器，使輸送帶從中間撕裂時自動報警并緊急停機。FSZL-K縱向撕裂保護開關適用于各種規格的帶式輸送機，對膠帶的縱向撕裂進行保護。膠帶的縱向撕裂是一種嚴重的事故，采用本裝置，可防止事故的擴大。撕裂保護裝置是參照國外進口樣機結合我國帶式輸送機現場環境研制成功的產品。性能可靠，防護等級高，完全適合在較惡劣的環境中工作。， 測好高度后再把支架與支座焊牢。

掛上攔索，HFKPT1兩級跑偏開關，HFKLT2雙向拉繩開關，DH型打滑檢測器,ZL系列縱向撕裂檢測器,LDM-X溜槽堵塞檢測器，F(xiàn)SZL系列縱向撕裂保護開關,LL-A型料流檢測器，欠速開關，料流開關等，各種皮帶輸送機配件及礦用設備配件，歡迎新老客戶來電咨詢！，一端穿過撕裂開關的拉環用索扣扣死，另一端穿過對方撕裂開 關支架中間的圓孔待用。安裝好兩只撕裂開關和掛兩條攔索，再加30度彎角處把兩條攔索扣在一起。

收緊雙方支架中間孔內的攔索然后扣死索扣。

攔索的松緊，一般作用在0.9Kg既可觸發開關為宜。

膠帶在苛載下沉?xí)r要與纜繩保持5mm-10mm即可。

撕裂開關成對安裝在兩側，由兩段乙烯外套的航空鋼絲繩連接起來。繩的一端固 定在支撐托架上，另一端連接在撕裂開關的拉環上。兩段線繩在皮帶下面形 成一個閉和的回路，當物體或撕裂的皮帶懸吊下來，掃落一條或兩條線繩時 即探測出故障。因?yàn)榫€(xiàn)繩受力作用下，它把拉環軸向外拉出卻使自銷手柄向 上彈起這時機內兩個微動開關發出警示或關掉輸送機。故障排除后將自銷手柄往下按使機內的凸輪軸復位待開機。
