產品名稱：縱向皮帶撕裂裝置ZJJD-ZXSLA

產品型號：ZJJD-ZXSLA

所屬類別：撕裂開關 > 撕裂保護裝置

發布時間：2019-09-05

已獲點擊：38

詳細說明

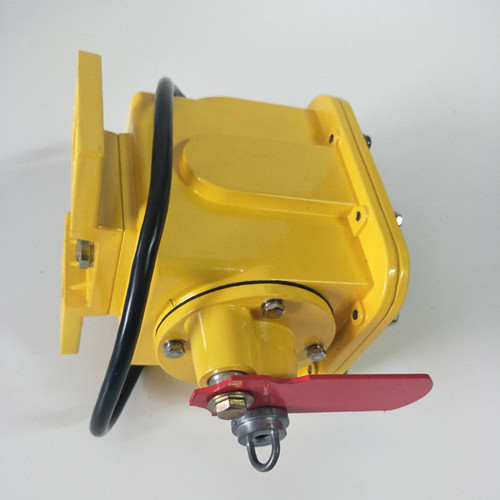

縱向皮帶撕裂裝置ZJJD-ZXSLA

皮帶防撕裂保護裝置用于帶式輸送機膠帶縱向撕裂的保護。感知器安裝在膠帶下面，撕裂開關技術特點： 1. 撕裂開關采用獨特皮帶上托棍異常受力分析原理，開發了專用傳感器進行托棍組異常受力的實時檢測，是一項縱裂發生之前的事前檢測技術； 2. 調整方便，使用操作簡單，適用各種皮帶運輸機工況條件； 3. 可靠性好、結構緊湊、安裝簡捷、維護費用低； 4. 撕裂開關具有兩級動作設定無源觸點輸出（常開或常閉AC220V/1A）。，在膠帶被異物劃漏，破損情況下告警，膠帶縱向撕裂屬于惡性事故，任其發展將造成嚴重損失。本系列檢測器可以對膠帶運行進行連續監測，當縱向撕裂故障出現時，能及時發出停機信號，防止故障擴大。

工作原理

當輸送帶發生撕裂時，控制電路接收撕裂傳感器檢測出的開關信號，發出報警和停機信號。在傳送帶出現由于撕裂、戳破、交界處損壞或銳利物凸出時，撕裂開關能給監視人員提供報警信號或關閉輸送機。撕裂開關成對安裝在傳送帶兩測，由兩段乙浠外套的航空鋼絲繩連接起來。航空鋼絲繩的一端固定在支撐托架上；另一端連接在撕裂開關的拉環，工作原理 由感知箱和控制箱兩大部分組成，感知器是縱向撕裂的檢測元件，當運行中膠帶撕裂時，感知器能可靠地檢測出來，并輸出一個開關量，控制箱接到感知器發出的信號，控制繼電器動作，輸出一個開關量給控制室實現自動緊急停機，同時面板告警指示閃爍，控制電路自鎖，為使控制線路恢復常態，可按動面板上的復位安鈕。此外面板上還裝有自校按鈕，當按下此鈕時，可模擬撕裂故障，檢驗控制系統的工作。 使用條件 1. 海拔高度低于2000m 2. 環境溫度：-35℃&mash;+60℃ 3. 相對濕度：不大于95 4. 防護等級：IP65 5. 供電電源：電控箱AC220V 50Hz 6. 輸出接點數量：一組轉換觸點 7. 輸出接點容量：AC220V 8. 絕緣電阻：≤20MΩ 9. 絕緣電壓：AC1000V試驗1分鐘 10. 可靠性：1000000次，兩段航空鋼絲繩在傳送帶下形成一個監控面，當物體或撕裂的皮帶懸吊下來、掃落到航空鋼絲繩時，航空鋼絲繩拉動撕裂開關拉環使其動作，撕裂開關發出警報信號或停機信號。

縱向皮帶撕裂裝置ZJJD-ZXSLA傳感器是縱向撕裂的檢測元件，當帶式輸送機輸送帶被異料穿透后，隨著輸送帶運行帶動異物使感知器受到擠壓，或當溜槽出料口與輸送帶之間因物料堵塞而擠壓布置在出料口的感知器時，感知器均能靈敏可靠的檢測出輸送帶撕裂信號并輸出開關量，發出停機信號。控制線路具有延時功能。

縱向皮帶撕裂裝置ZJJD-ZXSLA是皮帶縱向撕裂的檢測元件，當運行中膠帶撕裂時，感知器能可靠地檢測出來，撕裂保護裝置用于皮帶出現撕裂、翟破、交結處損壞或者鋒利物凸出皮帶時，撕裂開關能給監視人員提供報警信號或關平輸送機電源。撕裂保護裝置工作原理：縱向撕裂檢測器是關為昂貴的皮帶提供可靠的保護，撕裂保護裝置可在眼帶出現撕裂，斷裂，重疊或尖銳物體劃破皮帶時，撕裂檢測器能給監視熱暖提供報價信號或關閉輸送機。撕裂檢測器成對安裝在傳送帶兩側，有兩段鋼絲繩連接（鋼絲繩為覆塑外套護層）。繩的一端永 固定在支撐托架上，防止繩纜丟失，另一端連接在撕裂開關的彈簧球上，兩段鋼繩在皮帶下面形成一個閉合回路，當物體或撕裂的皮帶懸吊下來，掃落到一條或兩條鋼絲繩時，彈簧球被拉出底座，撕裂開關發出報警信號或停機信號，事故處理完畢后，將彈簧球從新裝入底座，撕裂開關消除警報信號，簡便有效的為輸送皮帶可能出現的順壞提供可靠及穩定的報警，停機保護，撕裂檢測器盡管遠離簡單，但是起了相當重要的作用，堅固的殼體，重載結構、簡單的安裝方式，使的撕裂檢測器的任何惡劣環境下工作。，并輸出一個開關量，控制箱接到感知器發出的信號，控制繼電器動作，輸出一個開關量給控制室實現自動緊急停機，同時面板告警指示閃爍，控制電路自鎖，為使控制線路恢復常態，可按動面板上的復位安鈕。此外面板上還裝有自校按鈕，當按下此鈕時，可模擬撕裂故障，檢驗控制系統的工作。

技術參數

使用條件：1.海拔高度低于2000m

2.環境溫度-35℃—+60℃

3.相對濕度：不大于95％

4.防護等級：IP65

5.供電電源：電控箱AC220V 50Hz

6.輸出接點數量：一組轉換觸點

7.輸出接點容量：AC220V/380V 5A

8.絕緣電阻：≤20MΩ

9.絕緣電壓：AC1000V試驗1分鐘

10.可靠性：檢測器無故障工作達三年

11.接點容量：10AV或480V（AC）。
防護等級：IP67 殼體防塵、防腐、防雨，適合室外安裝。
12.開關數量：2個常開、2個常閉
13.開關可根據用戶需要接成常開或常閉形式
結構特性：

結構簡單、牢固、不需要經常維護。 帶防腐層的鑄鋁外殼重載微型開關觸點靈敏度高，縱向撕裂保護開關工作原理: FSZL-K型撕裂開關安裝在帶式輸送機頭部，上行皮帶下面，當有尖銳異物穿透皮帶觸碰撕裂開關攔索或物料散落到撕裂開關繩索時撕裂開關動作，輸出信號，供給控制室，使膠帶機停止防止事故擴大?？v向撕裂保護開關安裝在落料槽下部，上行膠帶的下面。落料時，當有尖銳物體穿透膠帶后，擠壓感知體(鋼絲繩）鋼絲繩受力后拉動啟動微動開關，輸出停機信號。故障排除后，自動復位，輸送機可重新起動。，作用力只需0.9Kg即可觸發開關帶自鎖功能，方便維護。
