產品名稱：CHK-100皮帶撕裂保護開關

產品型號：CHK-100

所屬類別：撕裂開關 > 撕裂保護裝置

發布時間：2019-09-19

已獲點擊：28

詳細說明

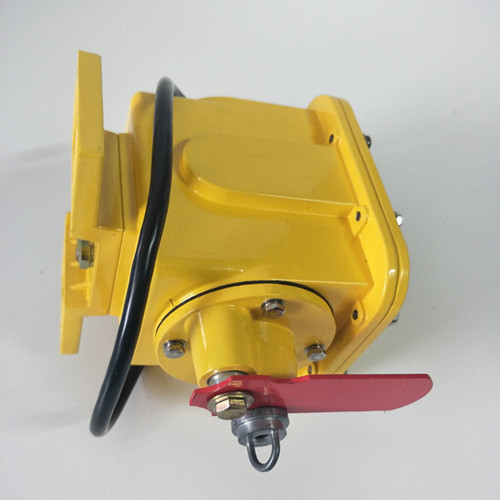

CHK-100皮帶撕裂保護開關

型號：DB-100、CHK-100、XTD-ZL-B，撕裂開關設置在受料段膠帶下緩沖托輥之間按上安裝支架和撕裂開關、撕 裂開關的拉環要與膠帶邊緣同高，若高度不夠可在支架下加上墊鐵或槽鋼， 測好高度后再把支架與支座焊牢。 掛上攔索，一端穿過撕裂開關的拉環用索扣扣死，另一端穿過對方撕裂開 關支架中間的圓孔待用。安裝好兩只撕裂開關和掛兩條攔索，再加30度彎角處把兩條攔索扣在一起。收緊雙方支架中間孔內的攔索然后扣死索扣。 攔索的松緊，一般作用在0.9Kg既可觸發開關為宜。膠帶在苛載下沉時要與纜繩保持5mm-10mm即可。，ZXK-1，F(xiàn)SZL-K縱向撕裂檢測器，縱向撕裂開關，F(xiàn)SZL-K縱向撕裂保護開關，皮帶機縱向撕裂保護開關，皮帶機撕裂檢測器，F(xiàn)SZL撕裂保護開關廠家銷售，縱向撕裂保護裝置用于檢測輸送帶本身，當皮帶輸送機入料存在銳器，使輸送帶從中間撕裂時自動報警并緊急停機。FSZL-K縱向撕裂保護開關適用于各種規格的帶式輸送機，對膠帶的縱向撕裂進行保護。膠帶的縱向撕裂是一種嚴重的事故，采用本裝置，可防止事故的擴大。撕裂保護裝置是參照國外進口樣機結合我國帶式輸送機現場環境研制成功的產品。性能可靠，防護等級高，完全適合在較惡劣的環境中工作。，ZXK-2

產品名稱：皮帶防撕裂開關、縱向撕裂開關

撕裂開關：帶式輸送機在輸送物料過程中，由于物料、雜物或金屬件易劃傷或穿透輸送帶，特別是綱絲繩芯輸送帶會造成縱向撕裂事故，給國家財產帶來重大損失。
輸送帶縱向撕裂監測裝置為膠囊式，縱向撕裂保護開關工作原理: FSZL-K型撕裂開關安裝在帶式輸送機頭部，上行皮帶下面，當有尖銳異物穿透皮帶觸碰撕裂開關攔索或物料散落到撕裂開關繩索時撕裂開關動作，輸出信號，供給控制室，使膠帶機停止防止事故擴大?？v向撕裂保護開關安裝在落料槽下部，上行膠帶的下面。落料時，當有尖銳物體穿透膠帶后，擠壓感知體(鋼絲繩）鋼絲繩受力后拉動啟動微動開關，輸出停機信號。故障排除后，自動復位，輸送機可重新起動。，當輸送帶發生撕裂事故時能可靠的發出警報信號和停機信號，避免事故的擴大。適用于各行業帶式輸送機輸送帶的安全保護。

工作原理及性能
縱向撕裂監測裝置由感知器和控制線路兩部分組成。感知器是縱向撕裂的檢測元件，當帶式輸送機輸送帶被異料穿透后，隨著輸送帶運行帶動異物使感知器受到擠壓，或當溜槽出料口與輸送帶之間因物料堵塞而擠壓布置在出料口的感知器時，感知器均能靈敏可靠的檢測出輸送帶撕裂信號并輸出開關量，發出停機信號?？刂凭€路具有延時功能。
控制箱面板設有報警指示燈，當輸送帶發生撕裂時，控制電路接收感知器檢測出的開關信號，發出報警和停機信號。

該裝置具備以下特點：
（1）安裝方便；
（2）檢測元件感知器密封性較強，可在惡劣條件下使用；
（3）控制箱面板設有自校按鈕，按下自校按鈕時，可模擬現場故障，實現上述撕裂報警功能。

縱向撕裂開關

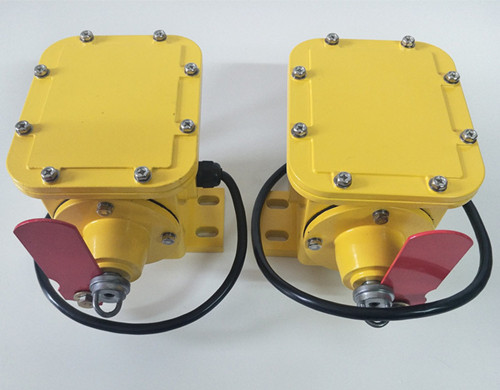

XTD-ZL-B，ZXK-1，ZXK-2，ZL-K，在皮帶出現由于撕裂交界處損壞或銳利物凸出皮帶時，撕裂開關能給監視人員提供報警信號或 關掉輸送機。撕裂開關成對安裝在兩側，由兩段乙烯外套的航空鋼絲繩連接起來。繩的一端永固 定在支撐托架上，另一端連接在撕裂開關的拉環上。兩段線繩在皮帶下面形 成一個閉和的回路，當物體或撕裂的皮帶懸吊下來，掃落一條或兩條線繩時 即探測出故障。因為線繩受力作用下，它把拉環軸向外拉出卻使自銷手柄向 上彈起這時機內兩個微動開關發出報警或關掉輸送機。故障排除后將自銷手柄往下按使機內的凸輪軸復位待開機。，HZX，ERT-100

DBX-100防爆皮帶撕裂保護開關

撕裂開關、CHK-100皮帶撕裂保護開關
