產品名稱：SCPT-180-30T皮帶防撕裂控制器

產品型號：SCPT-180-30T

所屬類別：撕裂開關 > 防撕裂控制器

發布時間：2019-09-21

已獲點擊：24

詳細說明

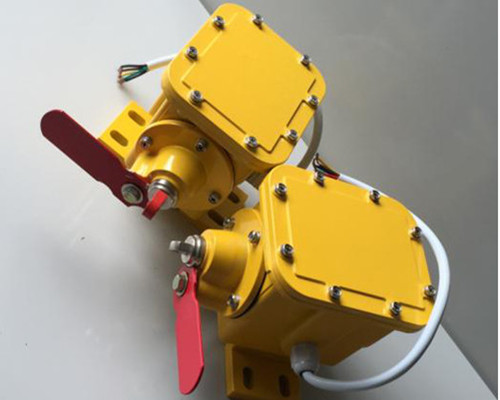

SCPT-180-30T皮帶防撕裂控制器

SCPT-180-30T縱向撕裂開關適用于各種規格的帶式輸送機，對膠帶的縱向撕裂進行保護。膠帶的縱向撕裂是一種嚴重的事故，采用本裝置，可防止事故的擴大。

由于本機性能可靠，防護等級高，完全適合在較惡劣的環境中工作，撕裂開關設置在受料段膠帶下緩沖托輥之間按上安裝支架和撕裂開關、撕 裂開關的拉環要與膠帶邊緣同高，若高度不夠可在支架下加上墊鐵或槽鋼， 測好高度后再把支架與支座焊牢。 掛上攔索，一端穿過撕裂開關的拉環用索扣扣死，另一端穿過對方撕裂開 關支架中間的圓孔待用。安裝好兩只撕裂開關和掛兩條攔索，再加30度彎角處把兩條攔索扣在一起。收緊雙方支架中間孔內的攔索然后扣死索扣。 攔索的松緊，一般作用在0.9Kg既可觸發開關為宜。膠帶在苛載下沉時要與纜繩保持5mm-10mm即可。，已廣泛應用在冶金、電力、煤炭、化工、港口及水泥等行業。

結構與原理

本機采用攔索方式檢測，傳感器為與膠帶平行放置的鋼絲繩，繩索兩端為兩組開關體，縱向撕裂保護開關安裝在落料槽下部，上行膠帶的下面。運行時，當有尖銳物料穿透膠帶后，擠壓感知體—鋼絲繩，撕裂開關特點：結構簡單牢固，不需要維護，可多次反復使用鑄鋁外殼帶動防護層整體式蓋板，易于接線作用力只需要0.9Kg即可觸發開關與進口產品安裝尺寸一致。撕裂開關安裝與使用：隨著距離的增加，將全屬球從球窩中拉出所需要的力度應相應的也增大。因此應該考慮延伸另一端的安裝繩纜以及相應連接點的固定。第三個撕撕裂開關應安裝在一個撕裂檢測器的相應位置以有效的保護輸送帶輸送帶易損壞的部分局限在皮帶上的表面部位。這就導致當撕裂開關安裝在輸送皮帶的下表面下面時起步了作用。然而皮帶順壞的部分將露在回程皮帶的底面。為了檢測這種類型的皮帶損壞可將檢測器安裝在回程皮帶的下表面，這就是輸送帶提供可靠的保證。撕裂檢測器必須安裝在足夠的高以確保繩纜能保護整個皮帶截面。也就是說纜繩必須距皮帶下不表面足夠近的距離小于5cm，以能夠檢測中間以及邊緣部位。，鋼絲繩受力后拉動兩端開關體內的滑塊，使其移位而啟動微動開關，撕裂開關設置在受料段膠帶下緩沖托輥之間按上安裝支架和撕裂開關、撕 裂開關的拉環要與膠帶邊緣同高，若高度不夠可在支架下加上墊鐵或槽鋼， 測好高度后再把支架與支座焊牢。 掛上攔索，一端穿過撕裂開關的拉環用索扣扣死，另一端穿過對方撕裂開 關支架中間的圓孔待用。安裝好兩只撕裂開關和掛兩條攔索，再加30度彎角處把兩條攔索扣在一起。收緊雙方支架中間孔內的攔索然后扣死索扣。 攔索的松緊，一般作用在0.9Kg既可觸發開關為宜。膠帶在苛載下沉時要與纜繩保持5mm-10mm即可。，輸出停機信號。故障排除后，將滑塊放回原位，輸送機可重新啟動。

技術參數

1.無腐蝕金屬或破壞絕緣的氣體環境中

2.環境溫度 -20℃～60℃

3.相對濕度 ≤95%

4.動作力 70～110N

5.防護等級 IP65

6.輸出接點 兩常開兩常閉兩組接點

7.接點容量 AC380V 3A

8.絕緣電阻 100MΩ

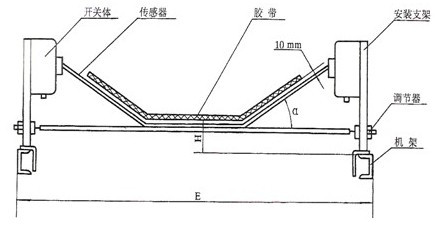

安裝與接線

1.將安裝支架焊在機架上，開關體固定在支架上；

2.保持鋼絲繩與膠帶距離為10mm；

3.調節器可用來控制鋼絲繩受力大小，調整后應使動作力滿足技術要求，撕裂開關、縱向撕裂保護裝置、皮帶防縱向撕裂裝置應用領域：在冶金、礦山、港口等行業散狀物料運輸中，有大量的皮帶運輸機。煤炭、礦石、燒結礦、球團礦、塊礦等散狀物料，在開采、生產加工處理、運輸等過程中，有時不可避免會有大塊異物的混入。這些混入物料中的大塊堅硬異物卡在受料漏斗中，隨著皮帶向前運動和上方物料的不斷進入，時常會使運輸皮帶發生縱向撕裂，甚至將運輸皮帶全部剖開，造成設備嚴重損壞，生產長時間停止，經濟損失重大。安裝XT-FSL運輸皮帶防縱向撕裂裝置，不僅可以在運輸皮帶發生縱向撕裂時及時檢測發現，使運輸皮帶停止運行，避免運輸皮帶縱向撕裂事故的擴大。撕裂保護裝置還可以在運輸皮帶尚未發生縱向撕裂，有縱向撕裂預兆時及時檢測發現，使運輸皮帶停止運行，避免運輸皮帶縱向撕裂事故的發生。，并將調整螺母鎖緊。

4.接線：打開上蓋，按圖二標識接線，接線后蓋好上蓋。注意上蓋和接線口的密封。

定貨須知

定貨時應提供帶寬及槽角。
