撕裂開關

主頁 > 產品中心 > 撕裂開關 >

產品介紹

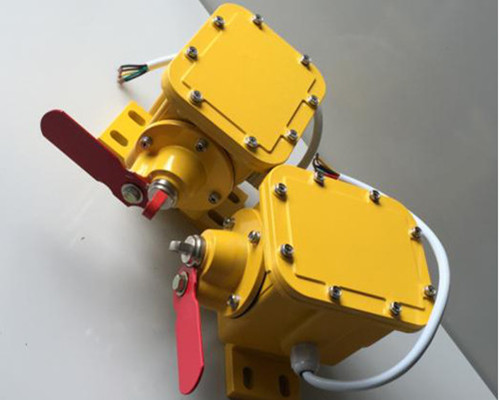

產品名稱：YME-10460-2AB撕裂開關詳細說明

產品型號：YME-10460-2AB

所屬類別：撕裂開關 > 縱向撕裂開關





詳細說明



YME-10460-2AB撕裂開關詳細說明

皮帶防撕裂開關是檢測輸送帶縱向撕裂并警示的一種保護裝置，用于在輸送帶出現撕裂，戳穿、交界處損壞或銳利物凸出皮帶時，F(xiàn)SZL-K縱向撕裂檢測器，縱向撕裂開關，F(xiàn)SZL-K縱向撕裂保護開關，皮帶機縱向撕裂保護開關，皮帶機撕裂檢測器，F(xiàn)SZL撕裂保護開關廠家銷售，縱向撕裂保護裝置用于檢測輸送帶本身，當皮帶輸送機入料存在銳器，使輸送帶從中間撕裂時自動報警并緊急停機。FSZL-K縱向撕裂保護開關適用于各種規格的帶式輸送機，對膠帶的縱向撕裂進行保護。膠帶的縱向撕裂是一種嚴重的事故，采用本裝置，可防止事故的擴大。撕裂保護裝置是參照國外進口樣機結合我國帶式輸送機現場環境研制成功的產品。性能可靠，防護等級高，完全適合在較惡劣的環境中工作。，自動提供警示或緊急停機。

主要技術指標

殼體防塵、防雨、適合室內外安裝

一常開、一常閉、配用四芯電纜長1.5m， 線色紅藍為常開、黑白為常閉

開關額定值為20A/125、250V或480VAC

開關可根據需要接成常開或常閉形式





YME-10460-2AB撕裂開關特點

結構簡單、牢固，不需維護

帶防腐層的鑄鋁外殼 重載微型開關觸點

作用力只需0.9Kg既可觸發

檢測皮帶的縱斷事故

檢測方式 感應電硅橡膠壓縮方式

安裝場所 緩沖托棍之前

規格 帶寬600～2200mm

輸出接點 檢測1接點（容量250V2A）

安裝與調試

撕裂開關設置在受料段膠帶下緩沖托輥之間按上安裝支架和撕裂開關、撕 裂開關的拉環要與膠帶邊緣同高，若高度不夠可在支架下加上墊鐵或槽鋼， 測好高度后再把支架與支座焊牢。

掛上攔索，一端穿過撕裂開關的拉環用索扣扣死，另一端穿過對方撕裂開 關支架中間的圓孔待用。安裝好兩只撕裂開關和掛兩條攔索，撕裂開關技術特點： 1. 撕裂開關采用獨特皮帶上托棍異常受力分析原理，開發了專用傳感器進行托棍組異常受力的實時檢測，是一項縱裂發生之前的事前檢測技術； 2. 調整方便，使用操作簡單，適用各種皮帶運輸機工況條件； 3. 可靠性好、結構緊湊、安裝簡捷、維護費用低； 4. 撕裂開關具有兩級動作設定無源觸點輸出（常開或常閉AC220V/1A）。，縱向撕裂保護開關工作原理: FSZL-K型撕裂開關安裝在帶式輸送機頭部，上行皮帶下面，當有尖銳異物穿透皮帶觸碰撕裂開關攔索或物料散落到撕裂開關繩索時撕裂開關動作，輸出信號，供給控制室，使膠帶機停止防止事故擴大?？v向撕裂保護開關安裝在落料槽下部，上行膠帶的下面。落料時，當有尖銳物體穿透膠帶后，擠壓感知體(鋼絲繩）鋼絲繩受力后拉動啟動微動開關，輸出停機信號。故障排除后，自動復位，輸送機可重新起動。，再加30度彎角處把兩條攔索扣在一起。

收緊雙方支架中間孔內的攔索然后扣死索扣。

攔索的松緊，一般作用在0.9Kg既可觸發開關為宜。

膠帶在苛載下沉?xí)r要與纜繩保持5mm-10mm即可。

撕裂開關成對安裝在兩側，由兩段乙烯外套的航空鋼絲繩連接起來。繩的一端固 定在支撐托架上，另一端連接在撕裂開關的拉環上。兩段線繩在皮帶下面形 成一個閉和的回路，當物體或撕裂的皮帶懸吊下來，掃落一條或兩條線繩時 即探測出故障。因為線繩受力作用下，它把拉環軸向外拉出卻使自銷手柄向 上彈起這時機內兩個微動開關發出警示或關掉輸送機。故障排除后將自銷手柄往下按使機內的凸輪軸復位待開機。

YME-10460-2AB撕裂開關廠家

接近開關E2E-X10ME1

限位開關JM30A3-20Z/PK

接近開關LJ30A3-15-Z/BX

接近開關TL-N20MY1 U:90-250VAC SN:20mm

雙向拉繩開關NST2-II(手動復位）

磁性開關CS1-U|DC/AC5-240V 100MA10W

，撕裂開關設置在受料段膠帶下緩沖托輥之間按上安裝支架和撕裂開關、撕 裂開關的拉環要與膠帶邊緣同高，若高度不夠可在支架下加上墊鐵或槽鋼， 測好高度后再把支架與支座焊牢。 掛上攔索，一端穿過撕裂開關的拉環用索扣扣死，另一端穿過對方撕裂開 關支架中間的圓孔待用。安裝好兩只撕裂開關和掛兩條攔索，再加30度彎角處把兩條攔索扣在一起。收緊雙方支架中間孔內的攔索然后扣死索扣。 攔索的松緊，一般作用在0.9Kg既可觸發開關為宜。膠帶在苛載下沉?xí)r要與纜繩保持5mm-10mm即可。
