產品名稱：DB-100縱向撕裂保護裝置

產品型號：DB-100

所屬類別：撕裂開關 > 撕裂保護裝置

詳細說明

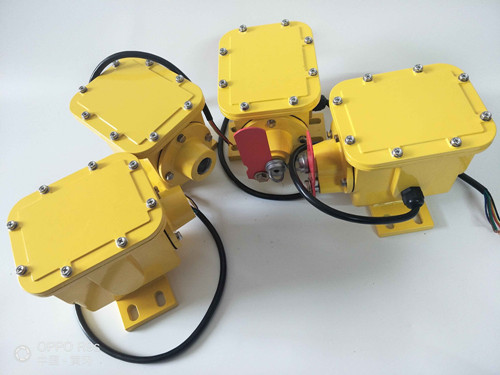

DB-100縱向撕裂保護裝置

縱向撕裂保護開關DB-100用于檢測輸送帶本身，HFKPT1兩級跑偏開關，HFKLT2雙向拉繩開關，DH型打滑檢測器,ZL系列縱向撕裂檢測器,LDM-X溜槽堵塞檢測器，F(xiàn)SZL系列縱向撕裂保護開關,LL-A型料流檢測器，欠速開關，料流開關等，各種皮帶輸送機配件及礦用設備配件，歡迎新老客戶來電咨詢！，當皮帶輸送機入料存在銳器，撕裂開關、縱向撕裂保護裝置、皮帶防縱向撕裂裝置應用領域：在冶金、礦山、港口等行業散狀物料運輸中，有大量的皮帶運輸機。煤炭、礦石、燒結礦、球團礦、塊礦等散狀物料，在開采、生產加工處理、運輸?shù)冗^程中，有時不可避免會有大塊異物的混入。這些混入物料中的大塊堅硬異物卡在受料漏斗中，隨著皮帶向前運動和上方物料的不斷進入，時常會使運輸皮帶發生縱向撕裂，甚至將運輸皮帶全部剖開，造成設備嚴重?fù)p壞，生產長時間停止，經濟損失重大。安裝XT-FSL運輸皮帶防縱向撕裂裝置，不僅可以在運輸皮帶發生縱向撕裂時及時檢測發現，使運輸皮帶停止運行，避免運輸皮帶縱向撕裂事故的擴大。撕裂保護裝置還可以在運輸皮帶尚未發生縱向撕裂，有縱向撕裂預兆時及時檢測發現，使運輸皮帶停止運行，避免運輸皮帶縱向撕裂事故的發生。，使輸送帶從中間撕裂時自動報警并緊急停機。

DB-100型撕裂保護裝置成對安裝在皮帶的兩側，由兩段乙烯外套的航空鋼絲繩連接起來。繩的一端固定在支撐托架上，另一端連接在撕裂開關上的一個彈簧球上。兩段線繩在皮帶下面形成了一個閉合的回路。在皮帶出現撕裂、戳破、絞結處損壞或銳利物凸出皮事時，撕裂開關能給監視人員提供報警信號或關掉輸送機。因?yàn)榫€繩的脫離，它把彈簧球拉出底座，引起兩個微動開關發出報警或關掉輸送機。

縱向撕裂保護裝置DB-100特點

結構簡單牢固，不需維護。

鑄鋁外殼帶防護層。

整體式閏板，易于接線。

大容量微型觸點。

作用力只需0<0.9kg即可觸發開關。

山東卓信電氣公司生產的縱向撕裂開關型號：

YPSL-A，YPZLD-10A

DB-100，JZL-K、

SR-80，TLZX-b

UZK-10，UZK-11

UZK-300，XTD-ZL-B

ZXK-1，ZXK-2

ZL-K，HFKPT1兩級跑偏開關，HFKLT2雙向拉繩開關，DH型打滑檢測器,ZL系列縱向撕裂檢測器,LDM-X溜槽堵塞檢測器，F(xiàn)SZL系列縱向撕裂保護開關,LL-A型料流檢測器，欠速開關，料流開關等，各種皮帶輸送機配件及礦用設備配件，歡迎新老客戶來電咨詢！，HZX

ERT-100，撕裂開關特點：結構簡單牢固，不需要維護，可多次反復使用鑄鋁外殼帶動防護層整體式蓋板，易于接線作用力只需要0.9Kg即可觸發開關與進口產品安裝尺寸一致。撕裂開關安裝與使用：隨著距離的增加，將全屬球從球窩中拉出所需要的力度應相應的也增大。因此應該考慮延伸另一端的安裝繩纜以及相應連接點的固定。第三個撕撕裂開關應安裝在一個撕裂檢測器的相應位置以有效的保護輸送帶輸送帶易損壞的部分局限在皮帶上的表面部位。這就導致當撕裂開關安裝在輸送皮帶的下表面下面時起步了作用。然而皮帶順壞的部分將露在回程皮帶的底面。為了檢測這種類型的皮帶損壞可將檢測器安裝在回程皮帶的下表面，這就是輸送帶提供可靠的保證。撕裂檢測器必須安裝在足夠的高以確保繩纜能保護整個皮帶截面。也就是說纜繩必須距皮帶下不表面足夠近的距離小于5cm，以能夠檢測中間以及邊緣部位。，YHDL-2

YHZL、ZL-A

ZL-B、YHZL-2

SL-A、SL-B

縱向撕裂保護裝置DB-100主要技術指標

DB-100型，2個SPDT微型開關，NEMA4殼體；1’’NPT導線開口（標準型有兩個，防爆型一個）。

外部零件用不銹鋼制作。

開關額定值為20A/125，250或480V交流。開關可根據需要接成常開或常閉形式。
