產品名稱：GHSL-B縱向撕裂保護裝置

產品型號：GHSL-B

所屬類別：撕裂開關 > 撕裂保護裝置

詳細說明

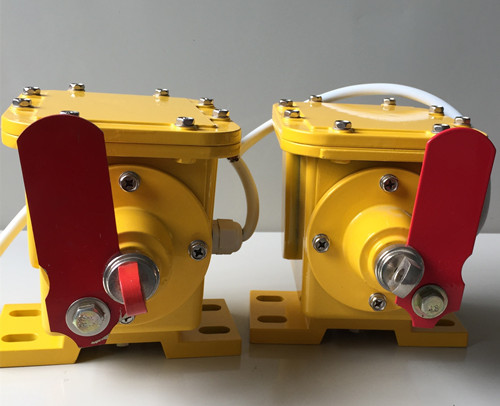

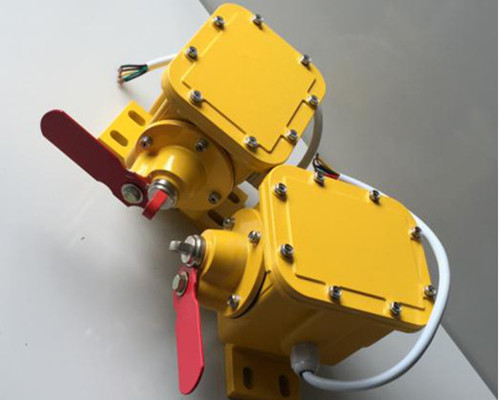

GHSL-B縱向撕裂保護裝置

一.概述

   在皮帶出現由于撕裂、戳破、交界處損壞或銳利物凸出皮帶時，撕裂 開關能給監視人員提供報警信號或 關掉輸送機。 撕裂開關成對安裝在兩側，由兩段乙烯外套的航空鋼絲繩連接起來。繩的一端永 固定在支撐托架上，另一端連接在撕裂開關的拉環上。兩段線繩在皮帶下面形 成一個閉和的回路，當物體或撕裂的皮帶懸吊下來，掃落一條或兩條線繩時 即探測出故障。因為線繩受力作用下，它把拉環軸向外拉出卻使自銷手柄向 上彈起這時機內兩個微動開關發出報警或關掉輸送機。故障排除后將自銷手柄往下按使機內的凸輪軸復位待開機。

二.結構特點

  1.結構簡單、牢固，不需維護
  2.帶防腐層的鑄鋁外殼 重載微型開關觸點
  3.作用力只需0.9Kg既可觸發

GHSL-B縱向撕裂保護裝置【TUERKE/山東卓信】

三.技術參數

  1.殼體防塵、防雨、適合室內外安裝

  2.開關額定值為20A/125、250V或480VAC

  3. 一常開、一常閉、配用四芯電纜長1.5m， 線色紅藍為常開、黑白為常閉

  4.開關可根據需要接成常開或常閉形式

山東卓信傳感科技有限公司是專業從事電氣自動化的研究、開發和生產的高科技企業，產品廣泛應用于工業自動化，具備有高技術含量的、接近開關、光電開關、霍爾傳感器、磁性開關、速度傳感器、超速開關、礦用電器、凸輪控制器、行程限位開關、兩級跑偏開關、雙向拉繩開關、速度檢測器、打滑開關、皮帶打滑檢測裝置、料位監測器、速度檢測器、欠速開關、堆煤開關、煤流開關、傾斜開關、撕裂開關、井筒磁開關、等自動化工控電器通過不斷創新，工作原理 由感知箱和控制箱兩大部分組成，感知器是縱向撕裂的檢測元件，當運行中膠帶撕裂時，感知器能可靠地檢測出來，并輸出一個開關量，控制箱接到感知器發出的信號，控制繼電器動作，輸出一個開關量給控制室實現自動緊急停機，同時面板告警指示閃爍，控制電路自鎖，為使控制線路恢復常態，可按動面板上的復位安鈕。此外面板上還裝有自校按鈕，當按下此鈕時，可模擬撕裂故障，檢驗控制系統的工作。 使用條件 1. 海拔高度低于2000m 2. 環境溫度：-35℃&mash;+60℃ 3. 相對濕度：不大于95 4. 防護等級：IP65 5. 供電電源：電控箱AC220V 50Hz 6. 輸出接點數量：一組轉換觸點 7. 輸出接點容量：AC220V 8. 絕緣電阻：≤20MΩ 9. 絕緣電壓：AC1000V試驗1分鐘 10. 可靠性：1000000次，每一種規格的產品均在設計階段即嚴格測試其性能、品質、可靠性及制造可能性，撕裂開關設置在受料段膠帶下緩沖托輥之間按上安裝支架和撕裂開關、撕 裂開關的拉環要與膠帶邊緣同高，若高度不夠可在支架下加上墊鐵或槽鋼， 測好高度后再把支架與支座焊牢。 掛上攔索，一端穿過撕裂開關的拉環用索扣扣死，另一端穿過對方撕裂開 關支架中間的圓孔待用。安裝好兩只撕裂開關和掛兩條攔索，再加30度彎角處把兩條攔索扣在一起。收緊雙方支架中間孔內的攔索然后扣死索扣。 攔索的松緊，一般作用在0.9Kg既可觸發開關為宜。膠帶在苛載下沉時要與纜繩保持5mm-10mm即可。，而在生產過程中更嚴格實施統計品質管理，撕裂開關技術特點： 1. 撕裂開關采用獨特皮帶上托棍異常受力分析原理，開發了專用傳感器進行托棍組異常受力的實時檢測，是一項縱裂發生之前的事前檢測技術； 2. 調整方便，使用操作簡單，適用各種皮帶運輸機工況條件； 3. 可靠性好、結構緊湊、安裝簡捷、維護費用低； 4. 撕裂開關具有兩級動作設定無源觸點輸出（常開或常閉AC220V/1A）。，撕裂保護裝置用于皮帶出現撕裂、翟破、交結處損壞或者鋒利物凸出皮帶時，撕裂開關能給監視人員提供報警信號或關平輸送機電源。撕裂保護裝置工作原理：縱向撕裂檢測器是關為昂貴的皮帶提供可靠的保護，撕裂保護裝置可在眼帶出現撕裂，斷裂，重疊或尖銳物體劃破皮帶時，撕裂檢測器能給監視熱暖提供報價信號或關閉輸送機。撕裂檢測器成對安裝在傳送帶兩側，有兩段鋼絲繩連接（鋼絲繩為覆塑外套護層）。繩的一端永 固定在支撐托架上，防止繩纜丟失，另一端連接在撕裂開關的彈簧球上，兩段鋼繩在皮帶下面形成一個閉合回路，當物體或撕裂的皮帶懸吊下來，掃落到一條或兩條鋼絲繩時，彈簧球被拉出底座，撕裂開關發出報警信號或停機信號，事故處理完畢后，將彈簧球從新裝入底座，撕裂開關消除警報信號，簡便有效的為輸送皮帶可能出現的順壞提供可靠及穩定的報警，停機保護，撕裂檢測器盡管遠離簡單，但是起了相當重要的作用，堅固的殼體，重載結構、簡單的安裝方式，使的撕裂檢測器的任何惡劣環境下工作。，以確保成品的高品質。
