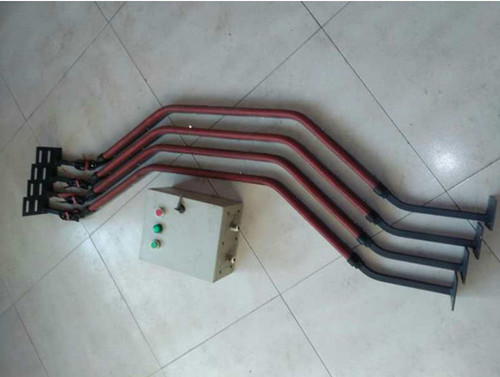

產品名稱：ZL系列防爆縱向撕裂保護裝置

產品型號：ZL-B-II-2000

所屬類別：撕裂開關 > 撕裂保護裝置

詳細說明

ZL系列防爆縱向撕裂保護裝置ZL-B-II-2000mm帶寬概述：

撕裂開關成對安裝在皮帶的兩側，由兩段乙烯外套的 鋼絲繩連接起來。繩的一端永久固定在支撐托架上，另一端連接在撕裂開關上的一個彈簧球上。兩段線繩在皮帶下面形成了一個閉合的回路。當物體或撕裂的皮帶懸吊下來，掃落一條或兩條線繩時，撕裂開關技術特點： 1. 撕裂開關采用獨特皮帶上托棍異常受力分析原理，開發了專用傳感器進行托棍組異常受力的實時檢測，是一項縱裂發生之前的事前檢測技術； 2. 調整方便，使用操作簡單，適用各種皮帶運輸機工況條件； 3. 可靠性好、結構緊湊、安裝簡捷、維護費用低； 4. 撕裂開關具有兩級動作設定無源觸點輸出（常開或常閉AC220V/1A）。，即探測出故障。因為線繩的脫離，它把彈簧球拉出底座，引起兩個微動開關發出報警或關掉輸送機。

ZL系列防爆縱向撕裂保護裝置ZL-B-II-2000

工作原理:

成對安裝在輸送機皮帶兩側,由兩段乙烯外套的航空鋼絲繩連接起來。繩的一端永久固定在支撐托架上,另一端連接在撕裂開關的拉環上。兩段線繩在皮帶下面行程里一個閉合的回路,當物體或撕裂的皮帶懸吊下來、掃落一條或兩條線繩時,即探測出故障。因為線繩的受力作用下,它把拉環軸向外拉出卻使自銷手柄向上彈起,此時機內兩個微動開關發出報警或關掉輸送機。故障排除后將自銷手柄往下按,是機內的凸輪軸復位待開機。

ZL系列防爆縱向撕裂保護裝置ZL-B-II-2000技術參數：

1.海拔高度低于2000m
2.環境溫度：-35℃—+60℃
3.相對濕度：不大于95％
4.防護等級：IP67
5.供電電源：電控箱AC220V 50Hz
6.輸出接點數量：一組轉換觸點
7.輸出接點容量：AC220V 5A
8.絕緣電阻：≤20MΩ
9.絕緣電壓：AC1000V試驗1分鐘
10.可靠性：1000000次

 供電電源：電控箱AC220V 50Hz

檢測方法:紅外光源
檢測器數量：一個控制箱可控制1～4個檢測器。
輸出觸點數量： 一組常開、一組常閉
傾角：10～45°可調。
觸點容量：AC380V 5A
防護等級：控制箱IP65
復位方式：手動按紐復位
輸出控制信號延時范圍：1∽10s可調

 山東卓信傳感科技有限公司是煤礦膠帶輸送保護電器裝置專業化定點生產企業。全國最可靠的膠帶輸送保護電器生產廠家。生產歷史悠久，品種齊全，技術研發力量雄厚。具有雄厚的生產規模，完整的質量保體系，嚴格按輸送保護保護有關標準生產，在皮帶出現由于撕裂交界處損壞或銳利物凸出皮帶時，撕裂開關能給監視人員提供報警信號或 關掉輸送機。撕裂開關成對安裝在兩側，由兩段乙烯外套的航空鋼絲繩連接起來。繩的一端永固 定在支撐托架上，另一端連接在撕裂開關的拉環上。兩段線繩在皮帶下面形 成一個閉和的回路，當物體或撕裂的皮帶懸吊下來，掃落一條或兩條線繩時 即探測出故障。因為線繩受力作用下，它把拉環軸向外拉出卻使自銷手柄向 上彈起這時機內兩個微動開關發出報警或關掉輸送機。故障排除后將自銷手柄往下按使機內的凸輪軸復位待開機。，產品銷往全國，在皮帶出現由于撕裂交界處損壞或銳利物凸出皮帶時，撕裂開關能給監視人員提供報警信號或 關掉輸送機。撕裂開關成對安裝在兩側，由兩段乙烯外套的航空鋼絲繩連接起來。繩的一端永固 定在支撐托架上，另一端連接在撕裂開關的拉環上。兩段線繩在皮帶下面形 成一個閉和的回路，當物體或撕裂的皮帶懸吊下來，掃落一條或兩條線繩時 即探測出故障。因為線繩受力作用下，它把拉環軸向外拉出卻使自銷手柄向 上彈起這時機內兩個微動開關發出報警或關掉輸送機。故障排除后將自銷手柄往下按使機內的凸輪軸復位待開機。，并每年有30%左右的產品出口到國外。

  堅持質量di一是我廠的宗旨，憑著穩定的產品質量及良好的售后服務，贏得了廣大客戶的高度認可，使我們“TUERKE/山東卓信”牌產品在全國皮帶輸送保護系統享有很高的知名度，我們將一如繼往地以 的質量、 的服務，誠實守信，為我國皮帶輸送機事業的發展做出更大的貢獻。

山東卓信主營產品：接近開關，光電開關，撕裂開關、縱向撕裂保護裝置、皮帶防縱向撕裂裝置應用領域：在冶金、礦山、港口等行業散狀物料運輸中，有大量的皮帶運輸機。煤炭、礦石、燒結礦、球團礦、塊礦等散狀物料，在開采、生產加工處理、運輸?shù)冗^程中，有時不可避免會有大塊異物的混入。這些混入物料中的大塊堅硬異物卡在受料漏斗中，隨著皮帶向前運動和上方物料的不斷進入，時常會使運輸皮帶發生縱向撕裂，甚至將運輸皮帶全部剖開，造成設備嚴重損壞，生產長時間停止，經濟損失重大。安裝XT-FSL運輸皮帶防縱向撕裂裝置，不僅可以在運輸皮帶發生縱向撕裂時及時檢測發現，使運輸皮帶停止運行，避免運輸皮帶縱向撕裂事故的擴大。撕裂保護裝置還可以在運輸皮帶尚未發生縱向撕裂，有縱向撕裂預兆時及時檢測發現，使運輸皮帶停止運行，避免運輸皮帶縱向撕裂事故的發生。，磁性開關，拉繩開關，跑偏開關，打滑開關，傾斜開關，溜槽堵塞檢測裝置，縱向撕裂開關，料流檢測器，速度傳感器等。
