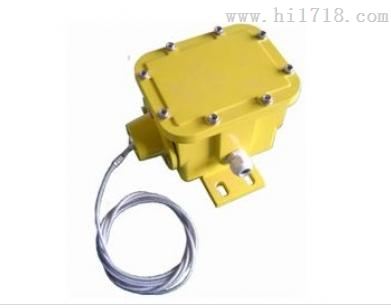

產品名稱：縱向撕裂檢測器SBNZX-SL(ZQ)

產品型號：SBNZX-SL(ZQ)

所屬類別：撕裂開關 > 撕裂檢測器

詳細說明

縱向撕裂檢測器SBNZX-SL(ZQ)質量可靠

縱向撕裂保護裝置縱向撕裂檢測器SBNZX-SL(ZQ)多少錢一臺？

縱向撕裂檢測器SBNZX-SL(ZQ)技術指標

1、接點容量：10A/125，250V或480V（AC）。

2、環境溫度：-20 -- 60℃

3、環境濕度：≤85%

4、防護等級：IP67 殼體防塵、防腐、防雨，適合室外安裝。

5、開關數量：2個常開、2個常閉 （可增加）。

6、開關可根據用戶需要接成常開或常閉形式。

縱向撕裂檢測器SBNZX-SL(ZQ)工作原理

SBNZX-SL(ZQ)縱向撕裂檢測器在傳送帶出現由于撕裂、戳破、交界處損壞或銳利物凸出時，撕裂開關能給監視人員提供報警信號或關閉輸送機。撕裂開關成對安裝在傳送帶兩測，由兩段乙浠外套的航空鋼絲繩連接起來。航空鋼絲繩的一端固定在支撐托架上；另一端帶有鋼球插入撕裂開關的定位槽內，兩段航空鋼絲繩在傳送帶下形成一個監控面，HFKPT1兩級跑偏開關，HFKLT2雙向拉繩開關，DH型打滑檢測器,ZL系列縱向撕裂檢測器,LDM-X溜槽堵塞檢測器，F(xiàn)SZL系列縱向撕裂保護開關,LL-A型料流檢測器，欠速開關，料流開關等，各種皮帶輸送機配件及礦用設備配件，歡迎新老客戶來電咨詢！，縱向撕裂保護開關工作原理: FSZL-K型撕裂開關安裝在帶式輸送機頭部，上行皮帶下面，當有尖銳異物穿透皮帶觸碰撕裂開關攔索或物料散落到撕裂開關繩索時撕裂開關動作，輸出信號，供給控制室，使膠帶機停止防止事故擴大?？v向撕裂保護開關安裝在落料槽下部，上行膠帶的下面。落料時，當有尖銳物體穿透膠帶后，擠壓感知體(鋼絲繩）鋼絲繩受力后拉動啟動微動開關，輸出停機信號。故障排除后，自動復位，輸送機可重新起動。，當物體或撕裂的皮帶懸吊下來、掃落到航空鋼絲繩時，航空鋼絲繩脫離撕裂開關殼體，避免膠帶上的撕裂部分或凸出物料在拉動鋼絲繩時造成撕裂開關或安裝支架的破壞。鋼絲繩脫離撕裂開關體后，撕裂開關輸出開關信號（并瑣定動作狀態）該開關信號可供程控系統或停機用。當事故排除后，再次將鋼球插入撕裂開關的定位槽后，開關復位。

縱向撕裂檢測器SBNZX-SL(ZQ)結構特性

1、結果簡單、牢固、不需要經常維護。

2、帶防腐層的鑄鋁外殼。

3、重載微型開關觸點。

4、靈敏度高，作用力只需0.9Kg即可觸發開關。

5、帶自鎖功能，方便維護。

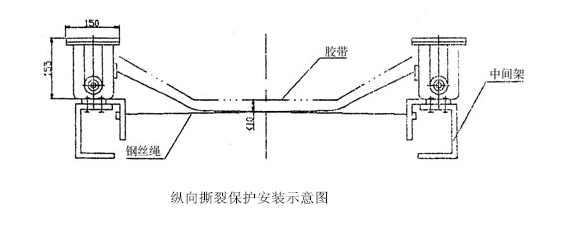

縱向撕裂檢測器SBNZX-SL(ZQ)安裝與調試

撕裂檢測器設置在受料段膠帶下緩沖托輥之間，按上安裝支架和撕裂檢測器。撕裂檢測器的拉環要與膠帶邊緣同高，若高度不夠可在支架下加上墊鐵或槽鋼，撕裂保護裝置用于皮帶出現撕裂、翟破、交結處損壞或者鋒利物凸出皮帶時，撕裂開關能給監視人員提供報警信號或關平輸送機電源。撕裂保護裝置工作原理：縱向撕裂檢測器是關為昂貴的皮帶提供可靠的保護，撕裂保護裝置可在眼帶出現撕裂，斷裂，重疊或尖銳物體劃破皮帶時，撕裂檢測器能給監視熱暖提供報價信號或關閉輸送機。撕裂檢測器成對安裝在傳送帶兩側，有兩段鋼絲繩連接（鋼絲繩為覆塑外套護層）。繩的一端永 固定在支撐托架上，防止繩纜丟失，另一端連接在撕裂開關的彈簧球上，兩段鋼繩在皮帶下面形成一個閉合回路，當物體或撕裂的皮帶懸吊下來，掃落到一條或兩條鋼絲繩時，彈簧球被拉出底座，撕裂開關發出報警信號或停機信號，事故處理完畢后，將彈簧球從新裝入底座，撕裂開關消除警報信號，簡便有效的為輸送皮帶可能出現的順壞提供可靠及穩定的報警，停機保護，撕裂檢測器盡管遠離簡單，但是起了相當重要的作用，堅固的殼體，重載結構、簡單的安裝方式，使的撕裂檢測器的任何惡劣環境下工作。，測好高度后再把支架與支座焊牢掛上欄索，撕裂開關設置在受料段膠帶下緩沖托輥之間按上安裝支架和撕裂開關、撕 裂開關的拉環要與膠帶邊緣同高，若高度不夠可在支架下加上墊鐵或槽鋼， 測好高度后再把支架與支座焊牢。 掛上攔索，一端穿過撕裂開關的拉環用索扣扣死，另一端穿過對方撕裂開 關支架中間的圓孔待用。安裝好兩只撕裂開關和掛兩條攔索，再加30度彎角處把兩條攔索扣在一起。收緊雙方支架中間孔內的攔索然后扣死索扣。 攔索的松緊，一般作用在0.9Kg既可觸發開關為宜。膠帶在苛載下沉?xí)r要與纜繩保持5mm-10mm即可。，一端穿過撕裂檢測器的拉環用索扣死，另一端穿過對方撕裂檢測器支架中間的圓孔待用安裝好二只撕裂檢測器和掛兩條攔索。再加30度彎角處把兩條攔索扣在一起。但不能扣死要活動收緊雙方支架中間孔內的攔索然后扣死索扣。攔索的松緊一般作用在0.9Kg既可觸發開關為宜膠帶在荷載下沉?xí)r要與纜繩保持5mm～10mm即可。
