ZL-B、防撕裂裝置、ZL-A縱向撕裂保護裝置皮帶防撕
產品簡介

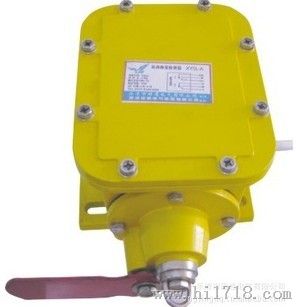

產品名稱： ZL-B、防撕裂裝置、ZL-A縱向撕裂保護裝置 產品型號：ZL-B、ZL-A 所屬類別：撕裂開關 發布時間：2014-05-26 已獲點擊：428 品牌/商標：TURCK/卓信電氣 企業類型：制造商 新舊程度：
訂購熱線：0537-2839666
產品介紹
所屬類別：撕裂開關
詳細說明
一、主要用途及適用范圍:
帶式輸送機在輸送物料過程中,由于物料、雜物或金屬件易劃傷或穿透輸送帶,特別是綱絲繩芯輸送帶會造成縱向撕裂事故,給設備和生產及經濟上帶來嚴重損失。ZL系列輸送帶縱向撕裂監測裝置為膠囊式,當輸送帶發生撕裂事故時能可靠的發出報警信號和停機信號,避免事故的擴大。適用于各行業帶式輸送機輸送帶的安全保護。
二、主要技術指標:
型 號 ZL-A，ZL-B
開關觸點數量 2常開、2常閉
開關觸點容量 AC 380V 3A
控制箱供電電壓 AC 220V 50HZ
防護等級 感知器:IP65 ;控制箱:IP54
復位方式 手動按鈕復位
使用環境 工作溫度:-30~+40℃
相對濕度: ≤90%(25℃時)
三、工作原理及性能:
ZL系列縱向撕裂監測裝置是由感知器和控制線路兩部分組成。感知器是縱向撕裂的檢測元件,當帶式輸送機膠帶有異常情況下或被異物穿透后,隨著膠帶的運行異物使感知器受到擠壓,這時監控裝置立刻發出信號,輸送到控制箱指令系統,發出報警和停機信號。
A型縱向撕裂監測裝置還可以安裝在溜槽出料口與輸送帶之間,因物料堵塞而擠壓安裝在出料口的感知器時,感知器均能靈敏可靠的檢測出輸送帶撕裂信號并輸出開關量,發出停機信號?？刂凭€路具有自鎖和延時功能,從而避免和減少撕裂事故的發生。
該裝置具備以下特點:
(1)安裝使用方便,監測靈敏度高。
(2)控制線路設有延時繼電器,以免發生錯誤動作。延時可調,延時范圍為1~5s;
(3)檢測元件感知器密封性較強,可在惡劣條件下使用;
(4)控制箱面板設有自校按鈕,按下自校按鈕時,可模擬現場故障,實現上述撕裂報警功能。
四、安裝:
ZL系列縱向撕裂監測裝置由控制箱和感知器組成,控制箱為戶外型。一臺控制箱可與4~6個感知器配套使用。
1、ZL—B型感知器(簡稱B型感知器),此感知器呈槽形結構,適用于槽形帶式輸送機。
2、ZL—A型感知器(簡稱A型感知器)此種感知器呈長條形,外型如圖2所示,可安裝在平形托輥的帶式輸送機接料點處,監測防止輸送帶的撕裂事故。亦可安裝在溜槽底部出料口處,見圖4。
注:A、B型感知器可共用1個控制箱。
3、感知器的安裝
(1) A型感知器可安裝在卸料溜槽出料口處時。在出料口上部自制簡易鉸接活動門(寬700×高400×厚8mm),通過鉸接固定在溜槽出料口上部。溜槽開口尺寸為(寬600×高400mm),活動門高度應不影響物料運輸。在活動門外20~30mm處安裝A型感知器,A型感知器固定在現場自制的機架上。當溜槽堵塞時,物料擠壓活動門,觸動感知器發出停機信號。
(2) B型感知器為槽型,應安裝在帶式輸送機落料點緩沖托輥之間。
4、 控制箱安裝與接線
(1)用戶可根據尺寸將控制箱固定在輸送機的機架上或附近安全位置。
(2)控制箱和感知器安裝完成后,將每個感知器的2個出線分別并聯連接,接入控制箱內信號端。
