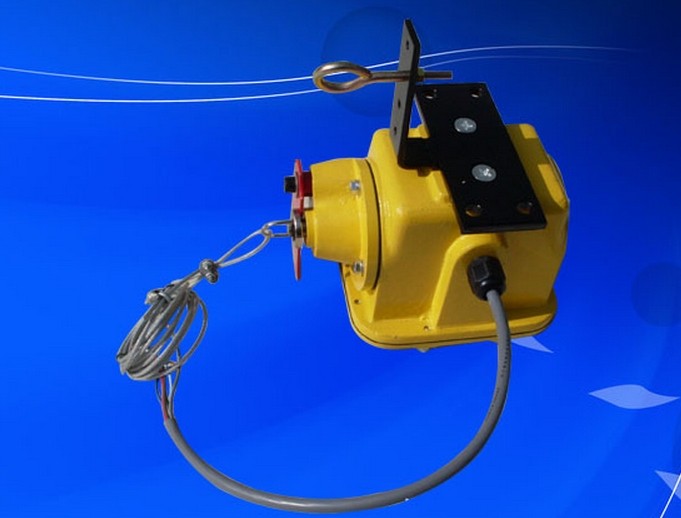

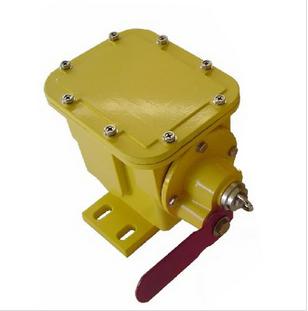

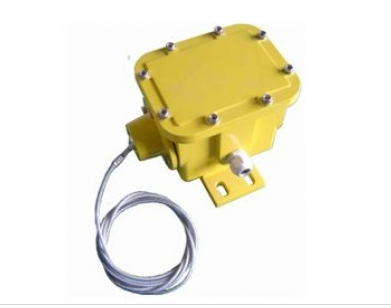

產品名稱：縱向撕裂開關HQSL-02GKH-A，IP67

產品型號：HQSL-02GKH-A、HQSL-02GKH-B

所屬類別：撕裂開關 > 縱向撕裂開關

詳細說明

防皮帶撕裂檢測器HQSL-02GKH-A(撕裂檢測儀)適用于檢測各種規格型號的帶式輸送機膠帶縱向撕裂（惡性事故），當膠帶發生縱向撕裂時能及時發出停機信號以防止撕裂事故擴大化，給用戶造成嚴重?fù)p失。停機信號、線路監控、故障自檢、聯網通信等。 產品適用于電力、煤礦、建材、碼頭、冶金等行業，撕裂保護裝置用于皮帶出現撕裂、翟破、交結處損壞或者鋒利物凸出皮帶時，撕裂開關能給監視人員提供報警信號或關平輸送機電源。撕裂保護裝置工作原理：縱向撕裂檢測器是關為昂貴的皮帶提供可靠的保護，撕裂保護裝置可在眼帶出現撕裂，斷裂，重疊或尖銳物體劃破皮帶時，撕裂檢測器能給監視熱暖提供報價信號或關閉輸送機。撕裂檢測器成對安裝在傳送帶兩側，有兩段鋼絲繩連接（鋼絲繩為覆塑外套護層）。繩的一端永 固定在支撐托架上，防止繩纜丟失，另一端連接在撕裂開關的彈簧球上，兩段鋼繩在皮帶下面形成一個閉合回路，當物體或撕裂的皮帶懸吊下來，掃落到一條或兩條鋼絲繩時，彈簧球被拉出底座，撕裂開關發出報警信號或停機信號，事故處理完畢后，將彈簧球從新裝入底座，撕裂開關消除警報信號，簡便有效的為輸送皮帶可能出現的順壞提供可靠及穩定的報警，停機保護，撕裂檢測器盡管遠離簡單，但是起了相當重要的作用，堅固的殼體，重載結構、簡單的安裝方式，使的撕裂檢測器的任何惡劣環境下工作。，專門從事散料輸送的各種帶式輸送機。

HQSL-02GKH-A縱向撕裂開關特點

結構簡單、牢固，不需維護

帶防腐層的鑄鋁外殼 重載微型開關觸點

作用力只需0.9Kg既可觸發

主要技術指標

殼體防塵、防雨、適合室內外安裝

一常開、一常閉、配用四芯電纜長1.5m， 線色紅藍為常開、黑白為常閉

開關額定值為20A/125、250V或480VAC

開關可根據需要接成常開或常閉形式

撕裂感知器HQSL-02GKH-A采用膠體檢測，它們通過控制箱輸出停機信號（只有當異物刺穿膠帶表面并 觸及到膠體且使膠體擠壓變形時）才會輸出撕裂停機信號。

HQSL-02GKH-A縱向撕裂傳感器主要技術參數：

防護等級：IP67

工作電壓：AC220V50HZ

輸出接點：1常開、1常閉一組轉換接點

接點容量：AC220V5A

感知器工作位置：將感知器安裝在膠帶機導料槽下端之上膠帶下面，撕裂開關技術特點： 1. 撕裂開關采用獨特皮帶上托棍異常受力分析原理，開發了專用傳感器進行托棍組異常受力的實時檢測，是一項縱裂發生之前的事前檢測技術； 2. 調整方便，使用操作簡單，適用各種皮帶運輸機工況條件； 3. 可靠性好、結構緊湊、安裝簡捷、維護費用低； 4. 撕裂開關具有兩級動作設定無源觸點輸出（常開或常閉AC220V/1A）。，每組可根據需要安裝四支

輸出延時：1s～5s。

HQSL-02GKH-A縱向撕裂安裝與調試

撕裂開關設置在受料段膠帶下緩沖托輥之間按上安裝支架和撕裂開關、撕 裂開關的拉環要與膠帶邊緣同高，F(xiàn)SZL-K縱向撕裂檢測器，縱向撕裂開關，F(xiàn)SZL-K縱向撕裂保護開關，皮帶機縱向撕裂保護開關，皮帶機撕裂檢測器，F(xiàn)SZL撕裂保護開關廠家銷售，縱向撕裂保護裝置用于檢測輸送帶本身，當皮帶輸送機入料存在銳器，使輸送帶從中間撕裂時自動報警并緊急停機。FSZL-K縱向撕裂保護開關適用于各種規格的帶式輸送機，對膠帶的縱向撕裂進行保護。膠帶的縱向撕裂是一種嚴重的事故，采用本裝置，可防止事故的擴大。撕裂保護裝置是參照國外進口樣機結合我國帶式輸送機現場環境研制成功的產品。性能可靠，防護等級高，完全適合在較惡劣的環境中工作。，若高度不夠可在支架下加上墊鐵或槽鋼，HFKPT1兩級跑偏開關，HFKLT2雙向拉繩開關，DH型打滑檢測器,ZL系列縱向撕裂檢測器,LDM-X溜槽堵塞檢測器，F(xiàn)SZL系列縱向撕裂保護開關,LL-A型料流檢測器，欠速開關，料流開關等，各種皮帶輸送機配件及礦用設備配件，歡迎新老客戶來電咨詢！， 測好高度后再把支架與支座焊牢。

掛上攔索，一端穿過撕裂開關的拉環用索扣扣死，另一端穿過對方撕裂開 關支架中間的圓孔待用。安裝好兩只撕裂開關和掛兩條攔索，再加30度彎角處把兩條攔索扣在一起。

收緊雙方支架中間孔內的攔索然后扣死索扣。

攔索的松緊，一般作用在0.9Kg既可觸發開關為宜。

膠帶在苛載下沉?xí)r要與纜繩保持5mm-10mm即可。

縱向撕裂開關：ZL-B、ZL-A、THZL-B-II、YHDL-2、YHZL-2、ZS-L、HFZL-K、XT-FSL、DB-100、HLSL-II、 HQCL-2010TPK、KBZS1-12-T-TH、ZL-B-2、YPSL-A、YHZL-A
