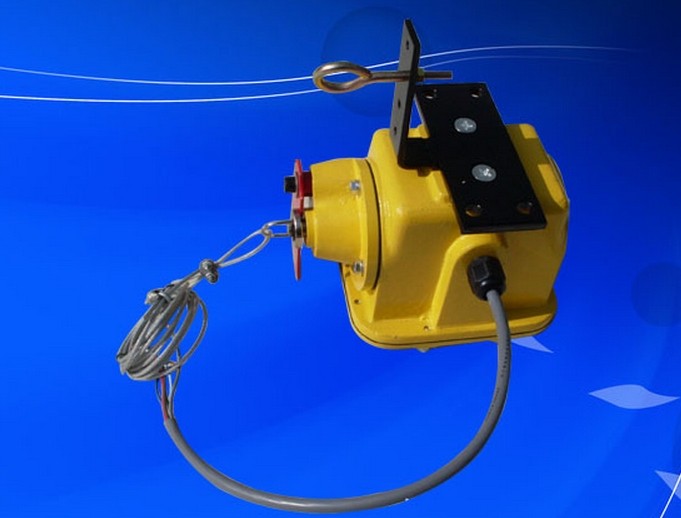

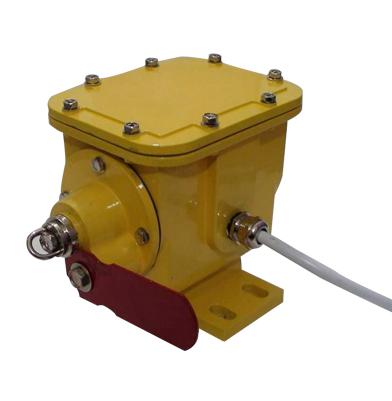

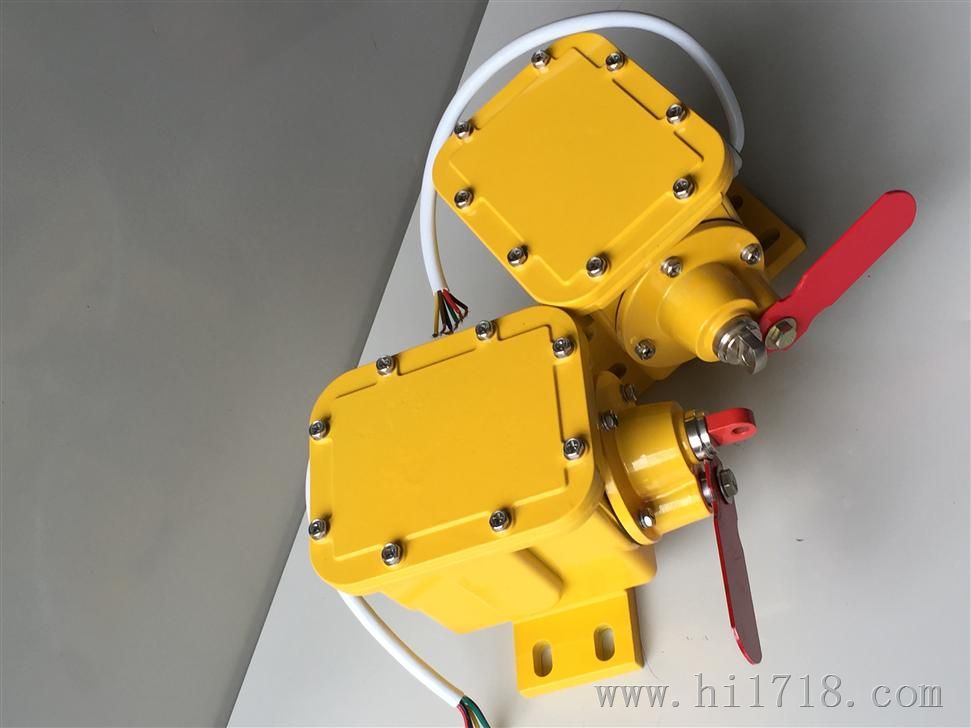

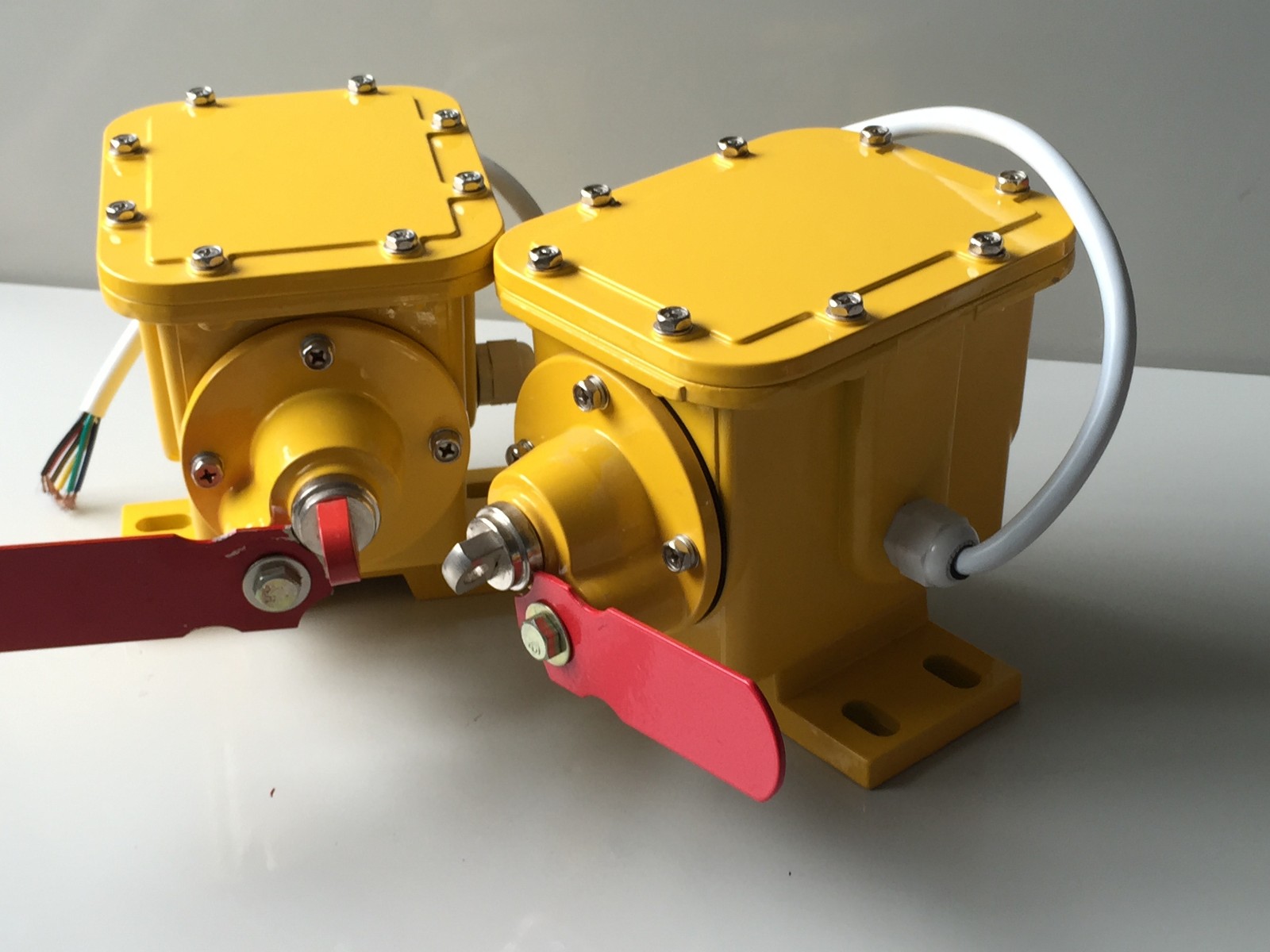

產品名稱：SL-I撕裂開關|縱向撕裂檢測器|手柄復位

產品型號：SL-II、SL-I、ZL-C、ZL-B

所屬類別：撕裂開關

詳細說明

縱向撕裂開關SL-I技術參數：(優質供應商，質量有保障的產品）

1、環境溫度：-30℃～+60℃

2、相對濕度：不大于85%

3、觸點數量：2個Z-15GW22-B型微動開關。

4、觸點容量：AC380V/5A

5、動作力：5Kg

6、防護等級：1P67

7、可靠性：＞10000000次

縱向撕裂開關：ZL-B、ZL-A、THZL-B-II、YHDL-2、YHZL-2、ZS-L、HFZL-K、XT-FSL、DB-100、HLSL-II、 HQCL-2010TPK、KBZS1-12-T-TH、ZL-B-2、YPSL-A、YHZL-A、ZS1-G、SL-A、THZL-B-II、XT-FSL、DB-100N

SL-I撕裂開關安裝與使用

1.開關平衡地安裝在機架固定支架上。

2.將開關以對的形式安裝在膠帶兩側，用鋼絲將兩個開關拉環連接，并用吊環使鋼絲繩的走式與膠帶平行。

3.拉繩動作力應適宜，以確保開關可靠復位。

4.一條膠帶可安裝多對開關。

SL-I撕裂開關工作原理

本裝置是為昂貴的皮帶提供可靠的保護，可在帶皮出現撕裂，斷裂，重疊或尖銳物體劃破皮帶時，本裝置能給監視人員提供報警信號式關閉輸送機。本裝置成對安裝在傳送帶兩測，由兩段鋼絲繩 （鋼絲繩為覆塑外套護層）。繩的一端永久固定在支撐托架上，防止繩纜丟失，另一端連接在本裝置的彈簧球上，兩段鋼繩在皮帶下面形成一個閉合回路，工作原理 由感知箱和控制箱兩大部分組成，感知器是縱向撕裂的檢測元件，當運行中膠帶撕裂時，感知器能可靠地檢測出來，并輸出一個開關量，控制箱接到感知器發出的信號，控制繼電器動作，輸出一個開關量給控制室實現自動緊急停機，同時面板告警指示閃爍，控制電路自鎖，為使控制線路恢復常態，可按動面板上的復位安鈕。此外面板上還裝有自校按鈕，當按下此鈕時，可模擬撕裂故障，檢驗控制系統的工作。 使用條件 1. 海拔高度低于2000m 2. 環境溫度：-35℃&mash;+60℃ 3. 相對濕度：不大于95 4. 防護等級：IP65 5. 供電電源：電控箱AC220V 50Hz 6. 輸出接點數量：一組轉換觸點 7. 輸出接點容量：AC220V 8. 絕緣電阻：≤20MΩ 9. 絕緣電壓：AC1000V試驗1分鐘 10. 可靠性：1000000次，當物體或撕裂的皮帶懸吊下來、掃落到一條或兩條鋼絲繩時，彈簧球被拉出底座，消除警報信號。簡便，撕裂開關技術特點： 1. 撕裂開關采用獨特皮帶上托棍異常受力分析原理，開發了專用傳感器進行托棍組異常受力的實時檢測，是一項縱裂發生之前的事前檢測技術； 2. 調整方便，使用操作簡單，適用各種皮帶運輸機工況條件； 3. 可靠性好、結構緊湊、安裝簡捷、維護費用低； 4. 撕裂開關具有兩級動作設定無源觸點輸出（常開或常閉AC220V/1A）。，有效的為輸送皮帶可能出現的損壞提供可靠入穩定的報警，停機保護，本裝置盡管原理簡單，撕裂開關特點：結構簡單牢固，不需要維護，可多次反復使用鑄鋁外殼帶動防護層整體式蓋板，易于接線作用力只需要0.9Kg即可觸發開關與進口產品安裝尺寸一致。撕裂開關安裝與使用：隨著距離的增加，將全屬球從球窩中拉出所需要的力度應相應的也增大。因此應該考慮延伸另一端的安裝繩纜以及相應連接點的固定。第三個撕撕裂開關應安裝在一個撕裂檢測器的相應位置以有效的保護輸送帶輸送帶易損壞的部分局限在皮帶上的表面部位。這就導致當撕裂開關安裝在輸送皮帶的下表面下面時起步了作用。然而皮帶順壞的部分將露在回程皮帶的底面。為了檢測這種類型的皮帶損壞可將檢測器安裝在回程皮帶的下表面，這就是輸送帶提供可靠的保證。撕裂檢測器必須安裝在足夠的高以確保繩纜能保護整個皮帶截面。也就是說纜繩必須距皮帶下不表面足夠近的距離小于5cm，以能夠檢測中間以及邊緣部位。，但是起了相當重要的作用，堅固的殼體，重載結構，簡單的安裝方式，使其在任何惡劣環境下工作。可完全替代國內外同款產品。

SL-I撕裂開關特點：

結構簡單牢固，不需要維護，可多次反復使用鑄鋁外殼帶動防護層整體式蓋板，撕裂開關、縱向撕裂保護裝置、皮帶防縱向撕裂裝置應用領域：在冶金、礦山、港口等行業散狀物料運輸中，有大量的皮帶運輸機。煤炭、礦石、燒結礦、球團礦、塊礦等散狀物料，在開采、生產加工處理、運輸?shù)冗^程中，有時不可避免會有大塊異物的混入。這些混入物料中的大塊堅硬異物卡在受料漏斗中，隨著皮帶向前運動和上方物料的不斷進入，時常會使運輸皮帶發生縱向撕裂，甚至將運輸皮帶全部剖開，造成設備嚴重損壞，生產長時間停止，經濟損失重大。安裝XT-FSL運輸皮帶防縱向撕裂裝置，不僅可以在運輸皮帶發生縱向撕裂時及時檢測發現，使運輸皮帶停止運行，避免運輸皮帶縱向撕裂事故的擴大。撕裂保護裝置還可以在運輸皮帶尚未發生縱向撕裂，有縱向撕裂預兆時及時檢測發現，使運輸皮帶停止運行，避免運輸皮帶縱向撕裂事故的發生。，易于接線作用力只需要0.9Kg即可觸發開關與進口產品安裝尺寸一致。
