產品介紹

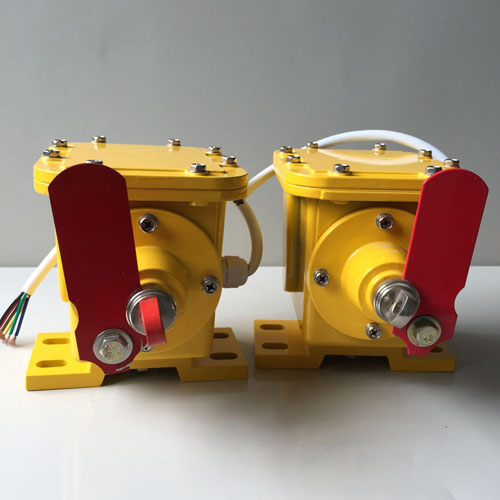

卓信皮帶縱向撕裂開關JSBA-1
撕裂開關成對安裝在傳送帶兩測，由兩段鋼絲繩連接起來。鋼絲繩的一端固定在支撐托架上，另一端連接撕裂開關的拉環，撕裂開關、縱向撕裂保護裝置、皮帶防縱向撕裂裝置應用領域：在冶金、礦山、港口等行業散狀物料運輸中，有大量的皮帶運輸機。煤炭、礦石、燒結礦、球團礦、塊礦等散狀物料，在開采、生產加工處理、運輸?shù)冗^程中，有時不可避免會有大塊異物的混入。這些混入物料中的大塊堅硬異物卡在受料漏斗中，隨著皮帶向前運動和上方物料的不斷進入，時常會使運輸皮帶發生縱向撕裂，甚至將運輸皮帶全部剖開，造成設備嚴重損壞，生產長時間停止，經濟損失重大。安裝XT-FSL運輸皮帶防縱向撕裂裝置，不僅可以在運輸皮帶發生縱向撕裂時及時檢測發現，使運輸皮帶停止運行，避免運輸皮帶縱向撕裂事故的擴大。撕裂保護裝置還可以在運輸皮帶尚未發生縱向撕裂，有縱向撕裂預兆時及時檢測發現，使運輸皮帶停止運行，避免運輸皮帶縱向撕裂事故的發生。，兩段鋼絲繩在傳送帶下形成一個監控面。當物體或撕裂的皮帶懸吊下來，掃落到鋼絲繩時，鋼絲繩拉動撕裂開關拉環使其動作，撕裂開關發出或停機信號。

【詳細說明】

山東卓信皮帶縱向撕裂開關JSBA-1熱賣大量現貨發質量保證

工作原理：
成對安裝在輸送機皮帶兩側，由兩段乙烯外套的航空鋼絲繩連接起來。繩的一端固定在支撐托架上，另一端連接在撕裂開關的拉環上。兩段線繩在皮帶下面行程里一個閉合的回路，工作原理 由感知箱和控制箱兩大部分組成，感知器是縱向撕裂的檢測元件，當運行中膠帶撕裂時，感知器能可靠地檢測出來，并輸出一個開關量，控制箱接到感知器發出的信號，控制繼電器動作，輸出一個開關量給控制室實現自動緊急停機，同時面板告警指示閃爍，控制電路自鎖，為使控制線路恢復常態，可按動面板上的復位安鈕。此外面板上還裝有自校按鈕，當按下此鈕時，可模擬撕裂故障，檢驗控制系統的工作。 使用條件 1. 海拔高度低于2000m 2. 環境溫度：-35℃&mash;+60℃ 3. 相對濕度：不大于95 4. 防護等級：IP65 5. 供電電源：電控箱AC220V 50Hz 6. 輸出接點數量：一組轉換觸點 7. 輸出接點容量：AC220V 8. 絕緣電阻：≤20MΩ 9. 絕緣電壓：AC1000V試驗1分鐘 10. 可靠性：1000000次，當物體或撕裂的皮帶懸吊下來、掃落一條或兩條線繩時，即探測出故障。因為線繩的受力作用下，它把拉環軸向外拉出卻使自銷手柄向上彈起，此時機內兩個微動開關發出或關掉輸送機。故障排除后將自銷手柄往下按，是機內的凸輪軸復位待開機。

安裝與調試

1.撕裂開關設置在受料段膠帶下緩沖托輥之間。

2.按上安裝支架和撕裂開關，撕裂開關的拉環要與膠帶邊緣同高，若高度不夠可在支架下加上墊鐵或槽鋼，縱向撕裂保護開關工作原理: FSZL-K型撕裂開關安裝在帶式輸送機頭部，上行皮帶下面，當有尖銳異物穿透皮帶觸碰撕裂開關攔索或物料散落到撕裂開關繩索時撕裂開關動作，輸出信號，供給控制室，使膠帶機停止防止事故擴大。縱向撕裂保護開關安裝在落料槽下部，上行膠帶的下面。落料時，當有尖銳物體穿透膠帶后，擠壓感知體(鋼絲繩）鋼絲繩受力后拉動啟動微動開關，輸出停機信號。故障排除后，自動復位，輸送機可重新起動。，測好高度后再把支架與支座焊牢。

3.掛上攔索：一端穿過撕裂開關的拉環用索扣死，另一端穿過對方撕裂開關支架中間的圓孔待用。

4.安裝好二只撕裂開關和掛兩條纜索。再加30度彎角處把兩條攔索扣在一起，但不能扣死要活動。

5.收緊雙方支架中間孔內的攔索然后扣死索扣。

6.攔索的松緊：一般作用在0.9kg即可觸發開關為宜。

7.膠帶在荷載下沉?xí)r要與纜繩保持5mm-10mm即可。

江蘇卓信皮帶縱向撕裂開關JSBA-1直銷生產性能齊全

使用說明：
1.撕裂開關設置在受料段膠帶下緩沖托輥之間。
2.按上安裝支架和撕裂開關，撕裂開關的拉環要與膠帶邊緣同高，若高度不夠可在支架下加上墊鐵或槽鋼，測好高度后再把支架與支座焊牢。
3.掛上攔索：一端穿過撕裂開關的拉環用索扣死，另一端穿過對方撕裂開關支架中間的圓孔待用。
4.安裝好二只撕裂開關和掛兩條纜索。再加30度彎角處把兩條攔索扣在一起，但不能扣死要活動。
5.收緊雙方支架中間孔內的攔索然后扣死索扣。
6.攔索的松緊：一般作用在0.9kg即可觸發開關為宜。
7.膠帶在荷載下沉?xí)r要與纜繩保持5mm-10mm即可。

GH2-353QA、GH2-353QB、GH2-353Q、GH2-353QE、GH2-353QK、GH1-53QX、GH2-354QA、GH2-354QB、GH2-454QC、GH2-354Q、GH2-354QE、GH2-454QF、GH2-254QK、GH2-254QX、GH2-355QA、GH2-355QB、GH2-455QC、GH2-355Q、GH2-355QE、GH2-455QF、GH2-255QK、GH2-255QX、GH2-356QA、GH2-356QB、GH2-456QC、GH2-356Q、GH2-356QE、GH2-456QF、GH2-256QK、GH2-256QX

SLK-2 拉線開關
料位計SAT-TC-1
打滑XLH-F-III
速度傳感器H12-NAS 24V

拉繩開關_雙向_XT-A-E2Y 拉繩開關_雙向_HFRLB-II

光電開關_E3JK-R12_24-240VAC/C

行程開關G50-050M44/44Y1600-1

JSBA-1膠帶縱向撕裂保護裝置

ZXK-20軸保護管型

ZXK-40高溫螺紋型

ZXK-41高溫法蘭型

ZXK-50高溫軸保護管型

ZXK-30軸長可調型

接近開關BI5-G18K-AN6X10-30VC 200MA

行程開關BZX51-5 220V

氣動執行機構含定位器AUTOMAX-SO85-303447-10

CLJ-E80-50ANA電感式接近開關

KYCX-1永磁限位開關

永磁鐵TS360

光電開關SAT8-7BXSG7MMFB 220V 12V
Z4V10H336-11Z-1593-6 Z4V10H336-11Z-1593-4 Z4V10H33611Z-1593-7
接近開關LJE210-120NA

，F(xiàn)SZL-K縱向撕裂檢測器，縱向撕裂開關，F(xiàn)SZL-K縱向撕裂保護開關，皮帶機縱向撕裂保護開關，皮帶機撕裂檢測器，F(xiàn)SZL撕裂保護開關廠家銷售，縱向撕裂保護裝置用于檢測輸送帶本身，當皮帶輸送機入料存在銳器，使輸送帶從中間撕裂時自動報警并緊急停機。FSZL-K縱向撕裂保護開關適用于各種規格的帶式輸送機，對膠帶的縱向撕裂進行保護。膠帶的縱向撕裂是一種嚴重的事故，采用本裝置，可防止事故的擴大。撕裂保護裝置是參照國外進口樣機結合我國帶式輸送機現場環境研制成功的產品。性能可靠，防護等級高，完全適合在較惡劣的環境中工作。
