撕裂開關

主頁 > 產品中心 > 撕裂開關 >

產品介紹

HQZS-2030PTG-C撕裂傳感器生產本產品應安裝過程方便，在鋼鐵、電力、礦山及水泥等行業都廣泛應用。本機采用鋁合金壓鑄殼體、強度高、重量輕、外殼防護等級達IP65、可在惡劣環境中長期工作（環境溫度-30／+50℃，相對溫度不大于90）。

【詳細說明】

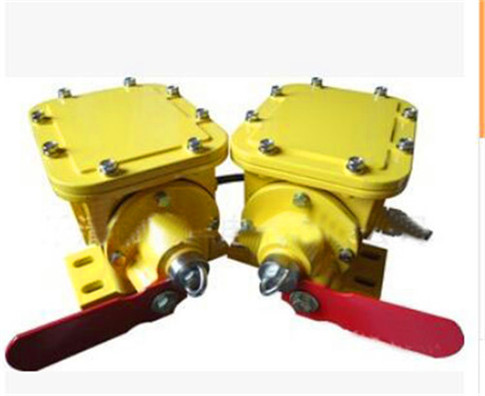

HQZS-2030PTG-C撕裂傳感器生產又稱縱向撕裂開關結構分為球頭式和手柄式，整機重量為3kg,防爆等級EXI。

主要特點： 1.結構簡單牢固、不需維護 2.鑄鋁外殼帶防護層 3.整體式蓋板，撕裂保護裝置用于皮帶出現撕裂、翟破、交結處損壞或者鋒利物凸出皮帶時，撕裂開關能給監視人員提供報警信號或關平輸送機電源。撕裂保護裝置工作原理：縱向撕裂檢測器是關為昂貴的皮帶提供可靠的保護，撕裂保護裝置可在眼帶出現撕裂，斷裂，重疊或尖銳物體劃破皮帶時，撕裂檢測器能給監視熱暖提供報價信號或關閉輸送機。撕裂檢測器成對安裝在傳送帶兩側，有兩段鋼絲繩連接（鋼絲繩為覆塑外套護層）。繩的一端永 固定在支撐托架上，防止繩纜丟失，另一端連接在撕裂開關的彈簧球上，兩段鋼繩在皮帶下面形成一個閉合回路，當物體或撕裂的皮帶懸吊下來，掃落到一條或兩條鋼絲繩時，彈簧球被拉出底座，撕裂開關發出報警信號或停機信號，事故處理完畢后，將彈簧球從新裝入底座，撕裂開關消除警報信號，簡便有效的為輸送皮帶可能出現的順壞提供可靠及穩定的報警，停機保護，撕裂檢測器盡管遠離簡單，但是起了相當重要的作用，堅固的殼體，重載結構、簡單的安裝方式，使的撕裂檢測器的任何惡劣環境下工作。，易于接線 4.大容量微型觸

規格參數：
開關觸點數量     2常開、2常閉
開關觸點容量     AC 380V 3A
控制箱供電電壓   AC 220V 50HZ
防護等級感知器：IP65 ；控制箱：IP54
復位方式    手動按鈕復位

HQZS-2030PTG-C撕裂傳感器生產

使用環境

工作溫度：－30～+40℃
相對濕度：≤90（25℃時）
工作原理：
成對安裝在輸送機皮帶兩側，由兩段乙烯外套的航空鋼絲繩連接起來。繩的一端固定在支撐托架上，另一端連接在撕裂開關的拉環上。兩段線繩在皮帶下面行程里一個閉合的回路，當物體或撕裂的皮帶懸吊下來、掃落一條或兩條線繩時，即探測出故障。因為線繩的受力作用下，它把拉環軸向外拉出卻使自銷手柄向上彈起，此時機內兩個微動開關發出或關掉輸送機。故障排除后將自銷手柄往下按，是機內的凸輪軸復位待開機。

使用說明：
1.撕裂開關設置在受料段膠帶下緩沖托輥之間。
2.按上安裝支架和撕裂開關，撕裂開關的拉環要與膠帶邊緣同高，若高度不夠可在支架下加上墊鐵或槽鋼，測好高度后再把支架與支座焊牢。
3.掛上攔索：一端穿過撕裂開關的拉環用索死，另一端穿過對方撕裂開關支架中間的圓孔待用。
4.安裝好二只撕裂開關和掛兩條纜索。再加30度彎角處把兩條攔索扣在一起，但不能扣死要活動。
5.收緊雙方支架中間孔內的攔索然后扣死索扣。
6.攔索的松緊：一般作用在0.9kg即可觸發開關為宜。
7.膠帶在荷載下沉時要與纜繩保持5mm-10mm即可。
安裝與調試

1.撕裂開關設置在受料段膠帶下緩沖托輥之間。

2.按上安裝支架和撕裂開關，撕裂開關的拉環要與膠帶邊緣同高，若高度不夠可在支架下加上墊鐵或槽鋼，測好高度后再把支架與支座焊牢。

3.掛上攔索：一端穿過撕裂開關的拉環用索死，另一端穿過對方撕裂開關支架中間的圓孔待用。

4.安裝好二只撕裂開關和掛兩條纜索。再加30度彎角處把兩條攔索扣在一起，撕裂開關技術特點： 1. 撕裂開關采用獨特皮帶上托棍異常受力分析原理，開發了專用傳感器進行托棍組異常受力的實時檢測，是一項縱裂發生之前的事前檢測技術； 2. 調整方便，使用操作簡單，適用各種皮帶運輸機工況條件； 3. 可靠性好、結構緊湊、安裝簡捷、維護費用低； 4. 撕裂開關具有兩級動作設定無源觸點輸出（常開或常閉AC220V/1A）。，但不能扣死要活動。

5.收緊雙方支架中間孔內的攔索然后扣死索扣。

6.攔索的松緊：一般作用在0.9kg即可觸發開關為宜。

7.膠帶在荷載下沉時要與纜繩保持5mm-10mm即可。

　在制作每一個零部件、每一道工序、每一個環節，撕裂保護裝置用于皮帶出現撕裂、翟破、交結處損壞或者鋒利物凸出皮帶時，撕裂開關能給監視人員提供報警信號或關平輸送機電源。撕裂保護裝置工作原理：縱向撕裂檢測器是關為昂貴的皮帶提供可靠的保護，撕裂保護裝置可在眼帶出現撕裂，斷裂，重疊或尖銳物體劃破皮帶時，撕裂檢測器能給監視熱暖提供報價信號或關閉輸送機。撕裂檢測器成對安裝在傳送帶兩側，有兩段鋼絲繩連接（鋼絲繩為覆塑外套護層）。繩的一端永 固定在支撐托架上，防止繩纜丟失，另一端連接在撕裂開關的彈簧球上，兩段鋼繩在皮帶下面形成一個閉合回路，當物體或撕裂的皮帶懸吊下來，掃落到一條或兩條鋼絲繩時，彈簧球被拉出底座，撕裂開關發出報警信號或停機信號，事故處理完畢后，將彈簧球從新裝入底座，撕裂開關消除警報信號，簡便有效的為輸送皮帶可能出現的順壞提供可靠及穩定的報警，停機保護，撕裂檢測器盡管遠離簡單，但是起了相當重要的作用，堅固的殼體，重載結構、簡單的安裝方式，使的撕裂檢測器的任何惡劣環境下工作。，以做出ZUI的產品，讓顧客使用節能、、符合現代化的智能能產品。自營品牌：HANGRONG/卓信，并且代理經銷進口同類電器產品：進口電器：、、、、、、、、、、 、 ,、等知名品牌。

接近開關X10-G18CJ4 C24V三線連接線 1M  15只

接近開關NI50U-CK40-AP6X2-H1141   30

光電開關Q60BB6AFV1000 C24V

接近開關 MJKN8-02CL1

磁接近開關CJK-1C C24V磁鐵
BFK-LA302雙向拉繩開關
ZR236-11Z-M20限位開關
水泥拉繩開關_雙向_HFKLT2A-II
動作力4-10N雙向拉繩開關HFKL T2-II,380V
水泥接近開關_Ni20U-M30-AP4X2_10-65VC
水泥接近開關_TX-18Y8C_220VAC
水泥速度開關_XSA-V11801
水泥速度開關_XSA-V11801
接近開關KT-21R-C/AC5-240V-100mA-10W
限位開關Ni20-CP40-FZ3X2
LJ18A3-8-J/EZ 交流220V四線常開+常閉接近開關
聲光器SJ-2七種聲音 220V
寧夏雙向拉繩開關KLT2-11 10A

，撕裂開關特點：結構簡單牢固，不需要維護，可多次反復使用鑄鋁外殼帶動防護層整體式蓋板，易于接線作用力只需要0.9Kg即可觸發開關與進口產品安裝尺寸一致。撕裂開關安裝與使用：隨著距離的增加，將全屬球從球窩中拉出所需要的力度應相應的也增大。因此應該考慮延伸另一端的安裝繩纜以及相應連接點的固定。第三個撕撕裂開關應安裝在一個撕裂檢測器的相應位置以有效的保護輸送帶輸送帶易損壞的部分局限在皮帶上的表面部位。這就導致當撕裂開關安裝在輸送皮帶的下表面下面時起步了作用。然而皮帶順壞的部分將露在回程皮帶的底面。為了檢測這種類型的皮帶損壞可將檢測器安裝在回程皮帶的下表面，這就是輸送帶提供可靠的保證。撕裂檢測器必須安裝在足夠的高以確保繩纜能保護整個皮帶截面。也就是說纜繩必須距皮帶下不表面足夠近的距離小于5cm，以能夠檢測中間以及邊緣部位。
