撕裂開關

主頁 > 產品中心 > 撕裂開關 >

產品介紹

電動機功率 35KW,35KW   外形尺寸 200mm,200mm
重量 5kg,5kg

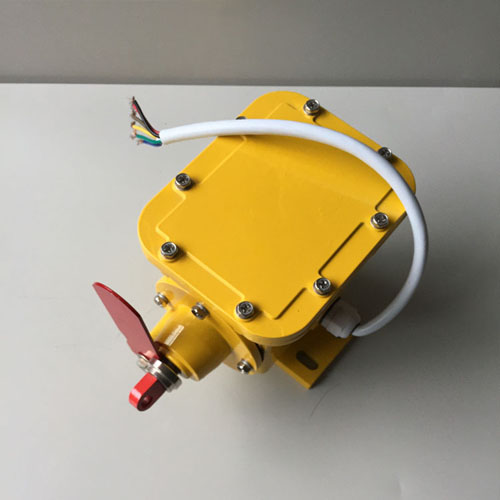

THZL-B-II FSZL縱向撕裂縱向撕裂開關、皮帶防撕裂保護裝置是帶式輸送機膠帶縱向撕裂的保護裝置。安裝在膠帶下面，在皮帶出現由于撕裂交界處損壞或銳利物凸出皮帶時，撕裂開關能給監視人員提供報警信號或 關掉輸送機。撕裂開關成對安裝在兩側，由兩段乙烯外套的航空鋼絲繩連接起來。繩的一端永固 定在支撐托架上，另一端連接在撕裂開關的拉環上。兩段線繩在皮帶下面形 成一個閉和的回路，當物體或撕裂的皮帶懸吊下來，掃落一條或兩條線繩時 即探測出故障。因?yàn)榫€繩受力作用下，它把拉環軸向外拉出卻使自銷手柄向 上彈起這時機內兩個微動開關發出報警或關掉輸送機。故障排除后將自銷手柄往下按使機內的凸輪軸復位待開機。，在膠帶被異物劃漏，破損情況下告警，膠帶縱向撕裂屬于惡性事故，任其發展將造成嚴重?fù)p失。本系列可以對膠帶運行進行連續監測，縱向撕裂保護開關工作原理: FSZL-K型撕裂開關安裝在帶式輸送機頭部，上行皮帶下面，當有尖銳異物穿透皮帶觸碰撕裂開關攔索或物料散落到撕裂開關繩索時撕裂開關動作，輸出信號，供給控制室，使膠帶機停止防止事故擴大?？v向撕裂保護開關安裝在落料槽下部，上行膠帶的下面。落料時，當有尖銳物體穿透膠帶后，擠壓感知體(鋼絲繩）鋼絲繩受力后拉動啟動微動開關，輸出停機信號。故障排除后，自動復位，輸送機可重新起動。，當縱向撕裂故障出現時，能及時發出停機信號，撕裂開關、縱向撕裂保護裝置、皮帶防縱向撕裂裝置應用領域：在冶金、礦山、港口等行業散狀物料運輸中，有大量的皮帶運輸機。煤炭、礦石、燒結礦、球團礦、塊礦等散狀物料，在開采、生產加工處理、運輸?shù)冗^(guò)程中，有時不可避免會有大塊異物的混入。這些混入物料中的大塊堅硬異物卡在受料漏斗中，隨著皮帶向前運動和上方物料的不斷進入，時常會使運輸皮帶發生縱向撕裂，甚至將運輸皮帶全部剖開，造成設備嚴重?fù)p壞，生產長時間停止，經濟損失重大。安裝XT-FSL運輸皮帶防縱向撕裂裝置，不僅可以在運輸皮帶發生縱向撕裂時及時檢測發現，使運輸皮帶停止運行，避免運輸皮帶縱向撕裂事故的擴大。撕裂保護裝置還可以在運輸皮帶尚未發生縱向撕裂，有縱向撕裂預兆時及時檢測發現，使運輸皮帶停止運行，避免運輸皮帶縱向撕裂事故的發生。，防止故障擴大。

【詳細說明】

THZL-B-II FSZL縱向撕裂
THZL-B-II縱向撕裂開關、皮帶防撕裂保護裝置是帶式輸送機膠帶縱向撕裂的保護裝置。安裝在膠帶下面，在膠帶被異物劃漏，撕裂開關設置在受料段膠帶下緩沖托輥之間按上安裝支架和撕裂開關、撕 裂開關的拉環要與膠帶邊緣同高，若高度不夠可在支架下加上墊鐵或槽鋼， 測好高度后再把支架與支座焊牢。 掛上攔索，一端穿過撕裂開關的拉環用索扣扣死，另一端穿過對方撕裂開 關支架中間的圓孔待用。安裝好兩只撕裂開關和掛兩條攔索，再加30度彎角處把兩條攔索扣在一起。收緊雙方支架中間孔內的攔索然后扣死索扣。 攔索的松緊，一般作用在0.9Kg既可觸發開關為宜。膠帶在苛載下沉?xí)r要與纜繩保持5mm-10mm即可。，破損情況下告警，膠帶縱向撕裂屬于惡性事故，任其發展將造成嚴重?fù)p失。本系列可以對膠帶運行進行連續監測，當縱向撕裂故障出現時，能及時發出停機信號，防止故障擴大。
使用條件
1.  海拔高度低于2000m
2.  環境溫度：-35℃&mash;+60℃
3.  相對濕度：不大于95
4.  防護等級：IP65
5.  供電電源：電控箱AC220V  50Hz
6.  輸出接點數量：一組轉換觸點
7.  輸出接點容量：AC380V
8.  絕緣電阻：≤20MΩ
9.  絕緣電壓：AC1000V試驗1分鐘
10.  可靠性：1000000次

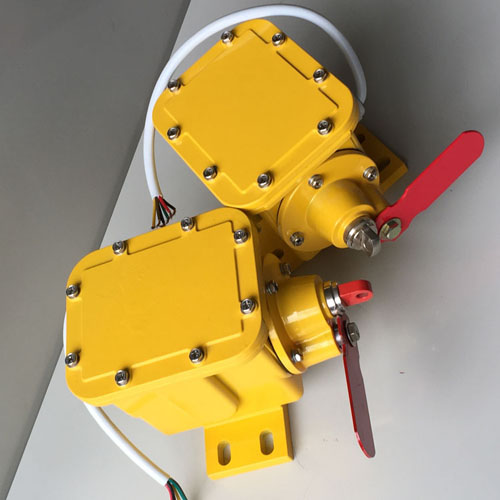

皮帶防撕裂  成對安裝在輸送機皮帶兩側，由兩段乙烯外套的航空鋼絲繩連接起來。繩的一端久固定在支撐托架上，另一端連接在撕裂開關的拉環上。兩段線繩在皮帶下面行程里一個閉合的回路，當物體或撕裂的皮帶懸吊下來、掃落一條或兩條線繩時，即探測出故障。因?yàn)榫€繩的受力作用下，它把拉環軸向外拉出卻使自銷手柄向上彈起，此時機內兩個微動開關發出或關掉輸送機。故障排除后將自銷手柄往下按，是機內的凸輪軸復位待開機。
1.撕裂開關設置在受料段膠帶下緩沖托輥之間。
2.按上安裝支架和撕裂開關，撕裂開關的拉環要與膠帶邊緣同高，若高度不夠可在支架下加上墊鐵或槽鋼，測好高度后再把支架與支座焊牢。

3.掛上攔索：一端穿過撕裂開關的拉環用索死，另一端穿過對方撕裂開關支架中間的圓孔待用。
4.安裝好二只撕裂開關和掛兩條纜索。再加30度彎角處把兩條攔索扣在一起，但不能扣死要活動。
5.收緊雙方支架中間孔內的攔索然后扣死索扣。
6.攔索的松緊：一般作用在0.9kg即可觸發開關為宜。
7.膠帶在荷載下沉?xí)r要與纜繩保持5mm-10mm即可。
生產縱向撕裂開關、防撕裂開關、YHL-2、YHZL、ZL-A、ZL-B、YHZL-2、SL-A、SL-B、SLKG-200HL、PSL-160K/HB、HFS-A、HFS-B，YPSL-A，YPZL-10A、SLKG-120-25、FSZL、THZL-B-II、C-100行程開關FJK-LXJ-W150 帶記憶磁性行程開關 THZL-B-II FSZL縱向撕裂
帶專用固定支架
防腐纜繩/WLT-SL52600H 倆開倆關  IP6
名稱:磁感應接近開關 型號:CS1-F-5 (C/AC)5-230V 100mA
L220E裝載機配件 電路板 THL-IV拉繩開關用
拉繩開關AYLS-100 AC/C220V 10A
名稱:電感式接近開關 型號:LJ30A3-15-J/EZ AC250V 400mA
接近開關,NBB4-12M-E2-V1
HRLS-S雙向拉繩開關
雙向拉繩開關 型號：S135.T2/1 工作電壓24-380V、額定電流,防護等級IP65,防水、兩開兩閉接點，手動復位，并帶就地指示燈
煤流量檢測開關MJC-Ⅱ
兩極跑偏開關TLP-120-130
紅外線打滑檢測 AC220V/3A 0-9.99M/S
接近開關IH55-25BPO-KW C:10-30V
多功能行程限位器XZ 1:13
光電開關YW-B100K53GG U:12-250VC/AC
